Kommunikationsinseln
Bei Verwendung des Separators Art. 02020 können innerhalb derselben
Anlage unabhängige Kommunikationsinseln geschaffen werden, die unterei-
nander nur interagieren, wenn ein bestimmter Ruf den Teilnehmer der Insel
betrifft.
Der Separator wird für die folgenden Anwendungen verwendet, die alle in
derselben Anlage vorhanden sein können.
- Ausführung eines internen Kommunikationsnetzes mit miteinander kommu-
nizierenden Haustelefonen/Monitoren.
- Verbindung einer dedizierten Audio- oder Video-Türstation mit der einzel-
nen Wohnung.
- Verbindung eines oder mehrerer Gebäude mit der Türstation am jewei-
ligen Hauseingang oder mit mehreren Haupt-Türstationen (Konfiguration
Gebäudekomplex).
Für den Anschluss eines Separators Art. 02020 ist immer in Kombination ein
Netzteil Art. 02030 erforderlich, und in derselben Anlage können höchstens
16 Separatoren angeschlossen werden.
Anschluss an der Audio- oder Video-Steigleitung
Bei Installation des Separators an der Steigleitung ist ein Anschluss in
Reihenschaltung (Quelle/Senke) vorgesehen. Der Anschluss am Ausgang
der Videosignalverteiler ist nicht möglich. Im Falle einer Video-Steigleitung
muss auch der Separator wie ein Monitor abgeschlossen werden; kein
Abschluss, wenn er sich zwischen anderen Vorrichtungen befindet, mit
100-Ohm-Abschluss oder 50-Ohm-Abschluss, wenn es sich um die letzte
Vorrichtung der Reihenschaltung handelt.
Anschluss für Sternverteilung
Bei Anlagen für Gebäudekomplexe, in denen ein oder mehrere Haupt-
Türstationen sowie ein oder mehrere Gebäude mit eigener Türstation am
jeweiligen Hauseingang vorhanden sind, wird der Separator verwendet, um
das Gebäude vom Rest der Anlage zu isolieren.
Bei Videotürsprechanlagen können die Separatoren über den Konzentrator
reihen- oder sterngeschaltet werden. Die Separatoren müssen auf jeden
Fall wie ein Monitor abgeschlossen werden; kein Abschluss, wenn er
sich zwischen anderen Vorrichtungen befindet, mit 100-Ohm-Abschluss
oder 50-Ohm-Abschluss, wenn es sich um die letzte Vorrichtung der
Reihenschaltung handelt.

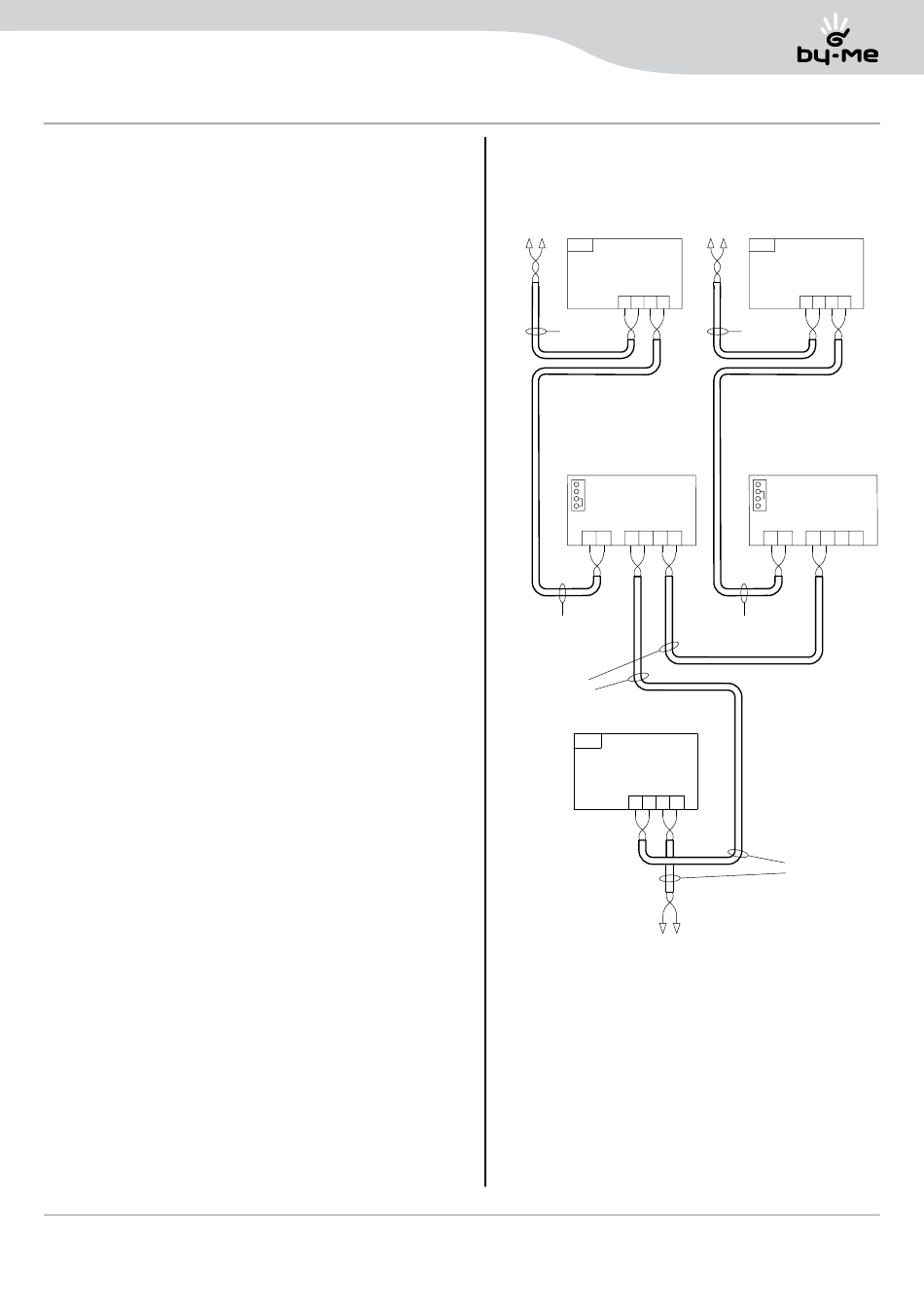

Anschlussprinzipien
Steigleitungen, zu den
Haustelefonen/Monitoren
oder sekundären
Türstationen
1
2
PRI
Art. 02030
1 2 B1 B2
Art. 02037
Zwischenliegender Separator
Kein Abschluss (Steckbrücke
in A).
C
B
I - Art. 02020
A
BUS D
BUS P
1 2
1
2 1
2
Art. 02037
Art. 02037
PRI
Art. 02030
1 2
B1
B2
1
2
Zu den Haupt-Türstationen.
Steigleitungen, zu den
Haustelefonen/Monitoren
oder sekundären
Türstationen
1
2
PRI
Art. 02030
1 2 B1 B2
Art. 02037
Letzter Separator
1 0 0 - O h m - A b s c h l u s s
oder
50-Ohm-Abschluss
(Steckbrücke in B oder C).
C
B
I - Art. 02020
A
BUS D
BUS P
1 2
1
2 1
2
Art. 02037
Art. 02037
