ZUSATZNETZTEILE
In den Anlagen Due Fili speist das Netzteil Art. 02030 alle Geräte,
Türstationen, Haustelefone, Monitore, Konzentratoren, Verteiler. Wenn die
Last der Geräte die maximal zulässige Last des Netzteils überschreitet,
müssen Zusatznetzteile hinzugefügt werden. Durch den Einbau eines
Separators zusammen mit einem Netzteil Art. 02030 wird die Last der
Geräte vor dem Separator von der Last der Geräte nach dem Separator
getrennt.
Netzteil Art. 02031
Das Zusatznetzteil Art. 02031 dient zur Versorgung von elektroni-
schen Türstationen, Monitoren, und Konzentratoren in Unterstützung des
Hauptnetzteils Art. 02030. Falls eine Pförtnerzentrale Elvox vorhanden
ist, muss immer ein speziell für diese Zentrale vorgesehenes Netzteil Art.
02031 installiert werden.
Das Netzteil ist erforderlich, wenn mehrere Video-Türstationen vorhanden
sind und/oder wenn mehrere Monitore vorhanden sind, die mit demsel-
ben Ruf gleichzeitig eingeschaltet werden. Das Netzteil kann nur ein
bestimmtes Gerät speisen, Türstation oder Monitor. In den Beispieltabellen
ist angegeben, wann je nach Anzahl der Türstationen in der Anlage und
je nach Anzahl der Haustelefone bzw. Monitoren, die gleichzeitig aktiviert/
eingeschaltet werden, ein Netzteil Art. 02031 verwendet werden muss.
Ein Netzteil Art. 02030 speist bis zu 3 Einheiten gleichzeitig (2 Monitore
und eine Türstation) , für jede weitere Einheit ist ein Netzteil Art. 02031
erforderlich. Wenn der Verbrauch die 3 Einheiten überschreitet, müssen
die Monitore und die Türstationen mit dem Art. 02031 gespeist, und das
Netzteil Art. 02030 den Geräten überlassen werden.
Verbrauchswerte pro Einheit
1 eingeschaltete Video-Türstation = 1 Einheit
1 eingeschaltete Audio-Türstation = 1/2 Einheiten
1 nicht eingeschaltete/besetzte Türstation = 1/4 Einheiten
1 eingeschalteter Monitor = 3 Einheiten
1 Konzentrator Art. 02019 = 1/3 Einheiten
1 aktiver Verteiler Art. 02018 = 1/20 Einheiten
Achtung: Aktive Signalverteiler können nicht separat mit dem Zusatznetzteil
versorgt werden.
Beispiel einer Videotürsprechanlage in einem Gebäude
Tab. A
B
2
B
F
2
2
D
C
2
2
L
L
Tab. B
2
N
2
2
N
F
2
2
J
2
2
D
2
L

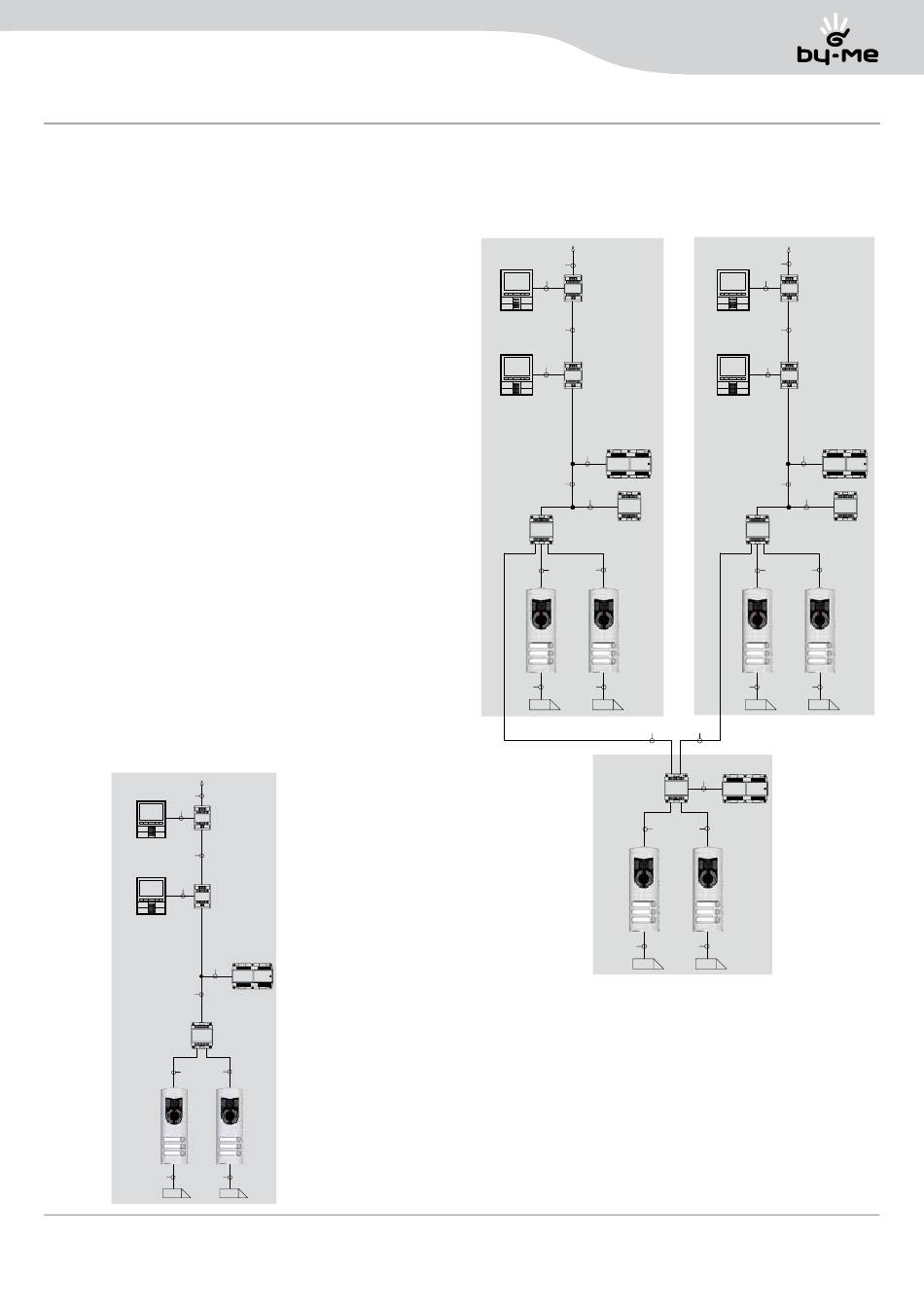

Die folgenden Pläne sind Beispiele für den Einbau des Zusatznetzteils Art.
02031, auf die sich die nachstehenden Tabellen beziehen (Tab. A, Tab. B
und Tab. C).
Beispiel einer Videotürsprechanlage in einem Gebäudekomplex
Tab. A
B
2
2
N
2
B
2
N
F
2
2
2
I
J
2
2
D
D
2
2
L
L
2
Tab. C
J
2
D
2
L
B
- Monitor
C
- Elektronische Audio-Türstation
D
- Elektronische Video-Türstation
F
- Netzteil Art. 02030
I
- Separator Art. 02020
J
- Konzentrator Art. 02019
L
- Türöffner
N
- Videoverteiler Art. 02018
Zusatznetzteile
Tab. B
B
2
2
N
2
B
2
N
F
2
2
2
I
J
2
2
D
D
2
2
L
L
2
F
2
2
D
2
L
17
