Reglerbeschreibung; Bedieneinheit; Batteriewechsel; Tastenfunktionen - Dimplex Plx 050E Montage- Und Gebrauchsanweisungen

Deutsch

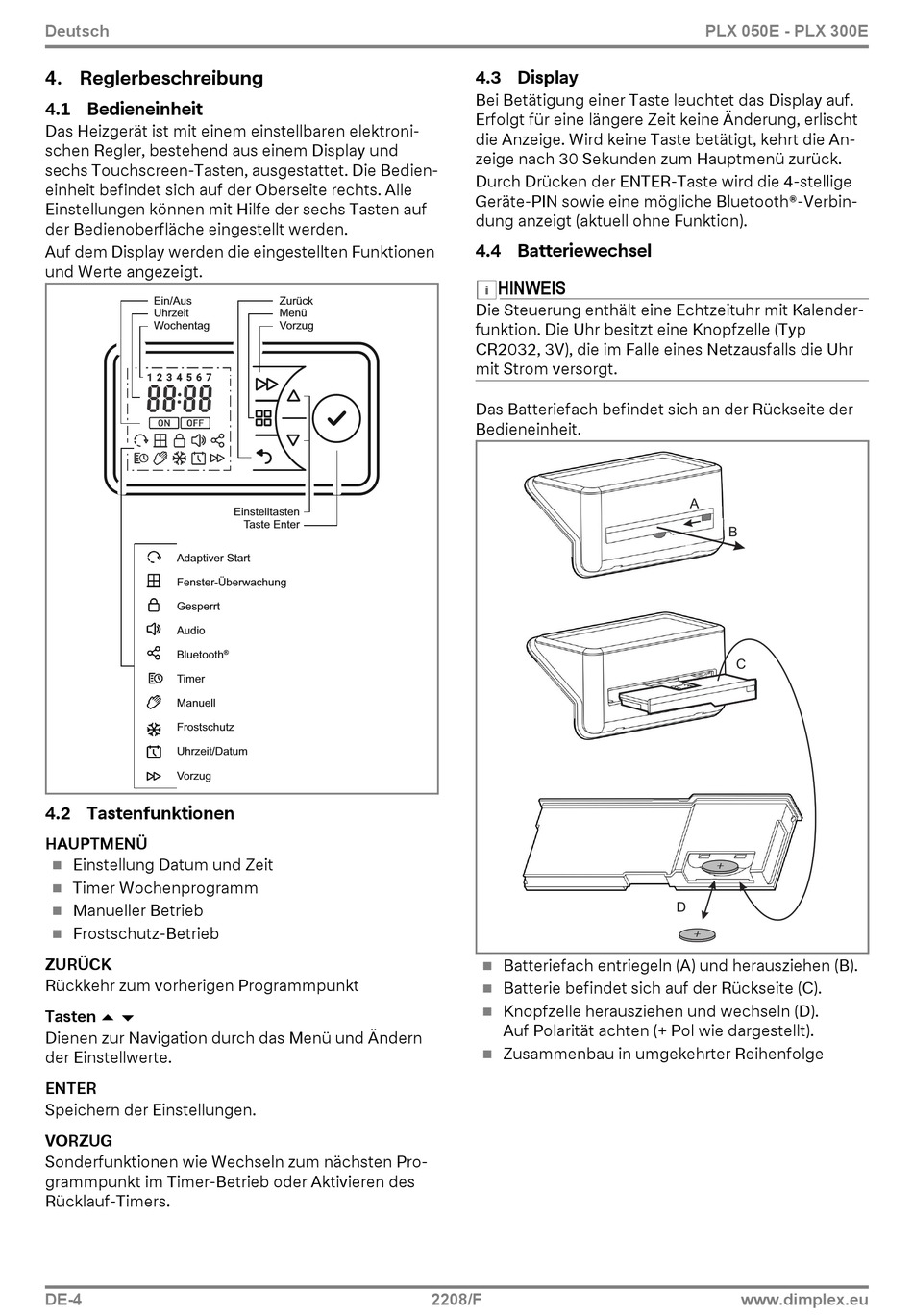

4. Reglerbeschreibung

4.1 Bedieneinheit

Das Heizgerät ist mit einem einstellbaren elektroni-
schen Regler, bestehend aus einem Display und
sechs Touchscreen-Tasten, ausgestattet. Die Bedien-
einheit befindet sich auf der Oberseite rechts. Alle
Einstellungen können mit Hilfe der sechs Tasten auf
der Bedienoberfläche eingestellt werden.
Auf dem Display werden die eingestellten Funktionen
und Werte angezeigt.
Ein/Aus
Uhrzeit
Wochentag
Adaptiver Start
Fenster-Überwachung
Gesperrt
Audio
Bluetooth
Timer
Manuell
Frostschutz
Uhrzeit/Datum
Vorzug

4.2 Tastenfunktionen

HAUPTMENÜ
Einstellung Datum und Zeit

Timer Wochenprogramm

Manueller Betrieb

Frostschutz-Betrieb

ZURÜCK
Rückkehr zum vorherigen Programmpunkt
Tasten  
Dienen zur Navigation durch das Menü und Ändern
der Einstellwerte.
ENTER
Speichern der Einstellungen.
VORZUG
Sonderfunktionen wie Wechseln zum nächsten Pro-
grammpunkt im Timer-Betrieb oder Aktivieren des
Rücklauf-Timers.
DE-4
Zurück
Menü
Vorzug
Einstelltasten
Taste Enter
®
4.3 Display
Bei Betätigung einer Taste leuchtet das Display auf.
Erfolgt für eine längere Zeit keine Änderung, erlischt
die Anzeige. Wird keine Taste betätigt, kehrt die An-
zeige nach 30 Sekunden zum Hauptmenü zurück.
Durch Drücken der ENTER-Taste wird die 4-stellige
Geräte-PIN sowie eine mögliche Bluetooth®-Verbin-
dung anzeigt (aktuell ohne Funktion).

4.4 Batteriewechsel

HINWEIS
Die Steuerung enthält eine Echtzeituhr mit Kalender-
funktion. Die Uhr besitzt eine Knopfzelle (Typ
CR2032, 3V), die im Falle eines Netzausfalls die Uhr
mit Strom versorgt.
Das Batteriefach befindet sich an der Rückseite der
Bedieneinheit.
Batteriefach entriegeln (A) und herausziehen (B).

Batterie befindet sich auf der Rückseite (C).

Knopfzelle herausziehen und wechseln (D).

Auf Polarität achten (+ Pol wie dargestellt).
Zusammenbau in umgekehrter Reihenfolge

2208/F
PLX 050E - PLX 300E
www.dimplex.eu
