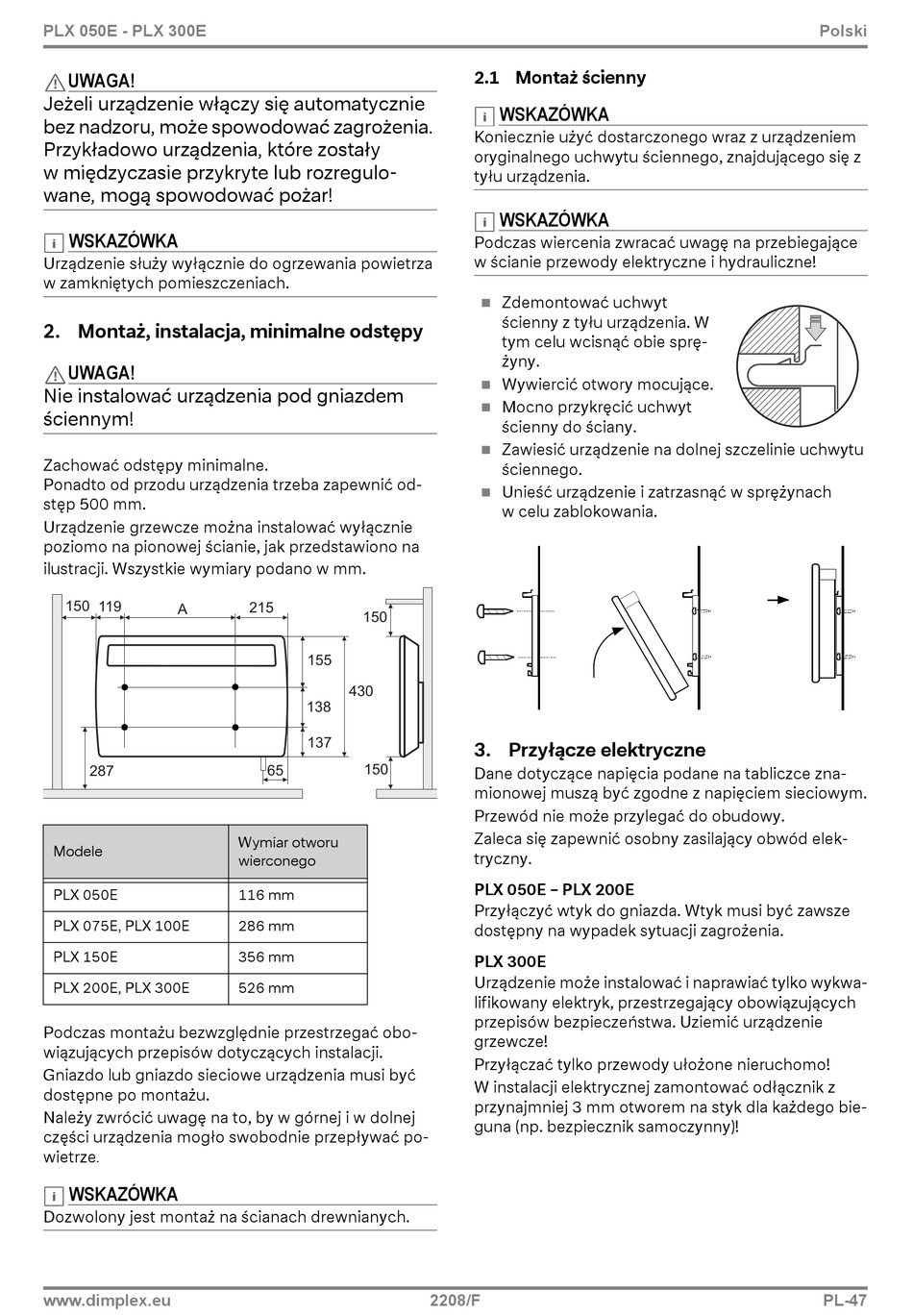

Montaż Ścienny - Dimplex Plx 050E Montage- Und Gebrauchsanweisungen

PLX 050E - PLX 300E
UWAGA!
Jeżeli urządzenie włączy się automatycznie
bez nadzoru, może spowodować zagrożenia.
Przykładowo urządzenia, które zostały
w międzyczasie przykryte lub rozregulo-
wane, mogą spowodować pożar!
WSKAZÓWKA
Urządzenie służy wyłącznie do ogrzewania powietrza
w zamkniętych pomieszczeniach.
2. Montaż, instalacja, minimalne odstępy
UWAGA!
Nie instalować urządzenia pod gniazdem
ściennym!
Zachować odstępy minimalne.
Ponadto od przodu urządzenia trzeba zapewnić od-
stęp 500 mm.
Urządzenie grzewcze można instalować wyłącznie
poziomo na pionowej ścianie, jak przedstawiono na
ilustracji. Wszystkie wymiary podano w mm.
Modele
PLX 050E
PLX 075E, PLX 100E
PLX 150E
PLX 200E, PLX 300E
Podczas montażu bezwzględnie przestrzegać obo-
wiązujących przepisów dotyczących instalacji.
Gniazdo lub gniazdo sieciowe urządzenia musi być
dostępne po montażu.
Należy zwrócić uwagę na to, by w górnej i w dolnej
części urządzenia mogło swobodnie przepływać po-
wietrze
.
WSKAZÓWKA
Dozwolony jest montaż na ścianach drewnianych.
www.dimplex.eu
Wymiar otworu
wierconego
116 mm
286 mm
356 mm
526 mm
2.1 Montaż ścienny
WSKAZÓWKA
Koniecznie użyć dostarczonego wraz z urządzeniem
oryginalnego uchwytu ściennego, znajdującego się z
tyłu urządzenia.
WSKAZÓWKA
Podczas wiercenia zwracać uwagę na przebiegające
w ścianie przewody elektryczne i hydrauliczne!
Zdemontować uchwyt

ścienny z tyłu urządzenia. W
tym celu wcisnąć obie sprę-
żyny.
Wywiercić otwory mocujące.

Mocno przykręcić uchwyt

ścienny do ściany.
Zawiesić urządzenie na dolnej szczelinie uchwytu

ściennego.
Unieść urządzenie i zatrzasnąć w sprężynach

w celu zablokowania.
3. Przyłącze elektryczne
Dane dotyczące napięcia podane na tabliczce zna-
mionowej muszą być zgodne z napięciem sieciowym.
Przewód nie może przylegać do obudowy.
Zaleca się zapewnić osobny zasilający obwód elek-
tryczny.
PLX 050E – PLX 200E
Przyłączyć wtyk do gniazda. Wtyk musi być zawsze
dostępny na wypadek sytuacji zagrożenia.
PLX 300E
Urządzenie może instalować i naprawiać tylko wykwa-
lifikowany elektryk, przestrzegający obowiązujących
przepisów bezpieczeństwa. Uziemić urządzenie
grzewcze!
Przyłączać tylko przewody ułożone nieruchomo!
W instalacji elektrycznej zamontować odłącznik z
przynajmniej 3 mm otworem na styk dla każdego bie-
guna (np. bezpiecznik samoczynny)!
2208/F
Polski
PL-47
