Wymiana Baterii; Funkcje Przycisków - Dimplex PLX 050E Montage- Und Gebrauchsanweisungen

Polski

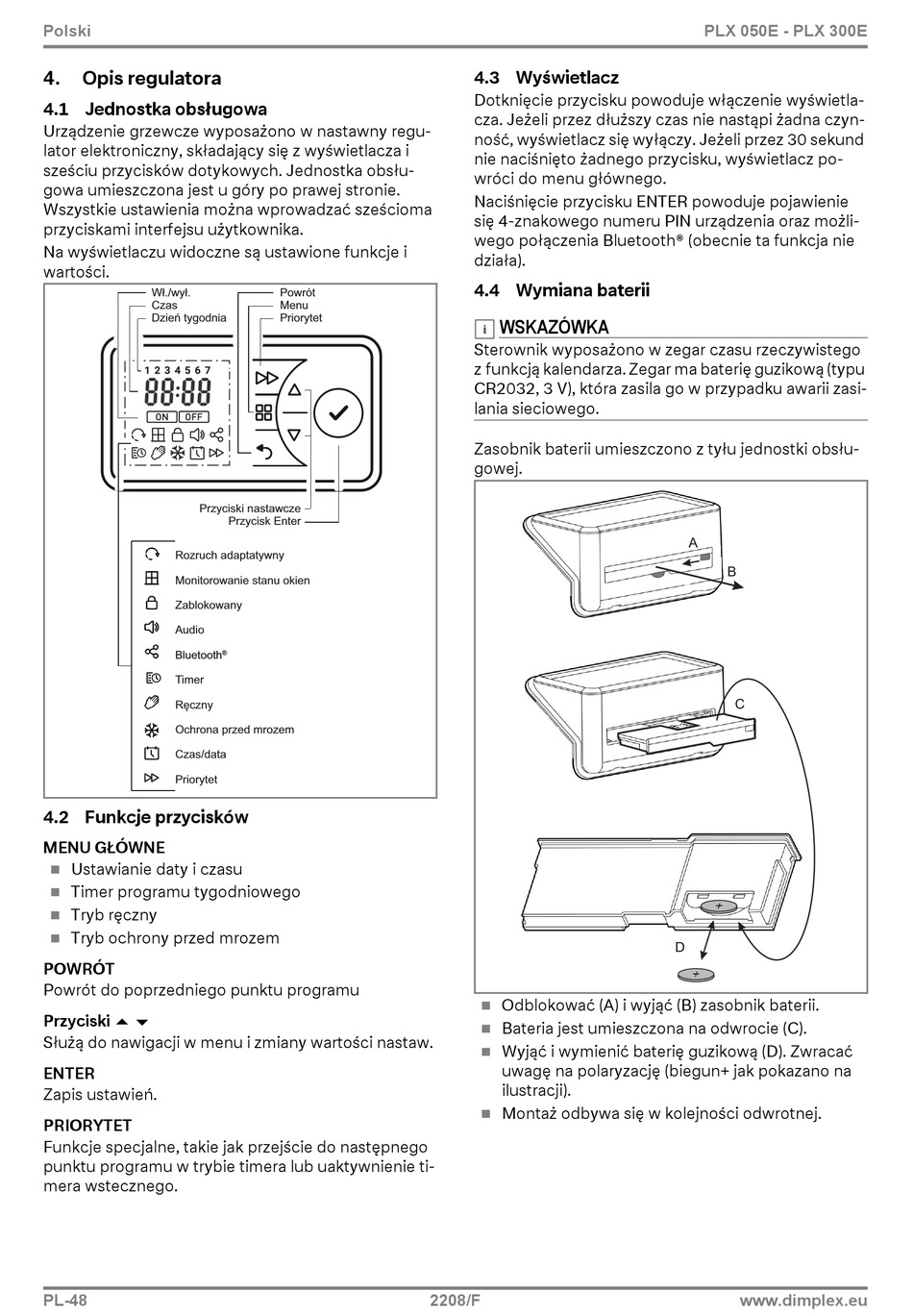

4. Opis regulatora
4.1 Jednostka obsługowa
Urządzenie grzewcze wyposażono w nastawny regu-
lator elektroniczny, składający się z wyświetlacza i
sześciu przycisków dotykowych. Jednostka obsłu-
gowa umieszczona jest u góry po prawej stronie.
Wszystkie ustawienia można wprowadzać sześcioma
przyciskami interfejsu użytkownika.
Na wyświetlaczu widoczne są ustawione funkcje i
wartości.
Czas
Dzie
T
4.2 Funkcje przycisków
MENU GŁÓWNE
Ustawianie daty i czasu

Timer programu tygodniowego

Tryb ręczny

Tryb ochrony przed mrozem

POWRÓT
Powrót do poprzedniego punktu programu
Przyciski  
Służą do nawigacji w menu i zmiany wartości nastaw.
ENTER
Zapis ustawień.
PRIORYTET
Funkcje specjalne, takie jak przejście do następnego
punktu programu w trybie timera lub uaktywnienie ti-
mera wstecznego.
PL-48
®
4.3 Wyświetlacz
Dotknięcie przycisku powoduje włączenie wyświetla-
cza. Jeżeli przez dłuższy czas nie nastąpi żadna czyn-
ność, wyświetlacz się wyłączy. Jeżeli przez 30 sekund
nie naciśnięto żadnego przycisku, wyświetlacz po-
wróci do menu głównego.
Naciśnięcie przycisku ENTER powoduje pojawienie
się 4-znakowego numeru PIN urządzenia oraz możli-
wego połączenia Bluetooth® (obecnie ta funkcja nie
działa).

4.4 Wymiana baterii

WSKAZÓWKA
Sterownik wyposażono w zegar czasu rzeczywistego
z funkcją kalendarza. Zegar ma baterię guzikową (typu
CR2032, 3 V), która zasila go w przypadku awarii zasi-
lania sieciowego.
Zasobnik baterii umieszczono z tyłu jednostki obsłu-
gowej.
Odblokować (A) i wyjąć (B) zasobnik baterii.

Bateria jest umieszczona na odwrocie (C).

Wyjąć i wymienić baterię guzikową (D). Zwracać

uwagę na polaryzację (biegun+ jak pokazano na
ilustracji).
Montaż odbywa się w kolejności odwrotnej.

2208/F
PLX 050E - PLX 300E
www.dimplex.eu
