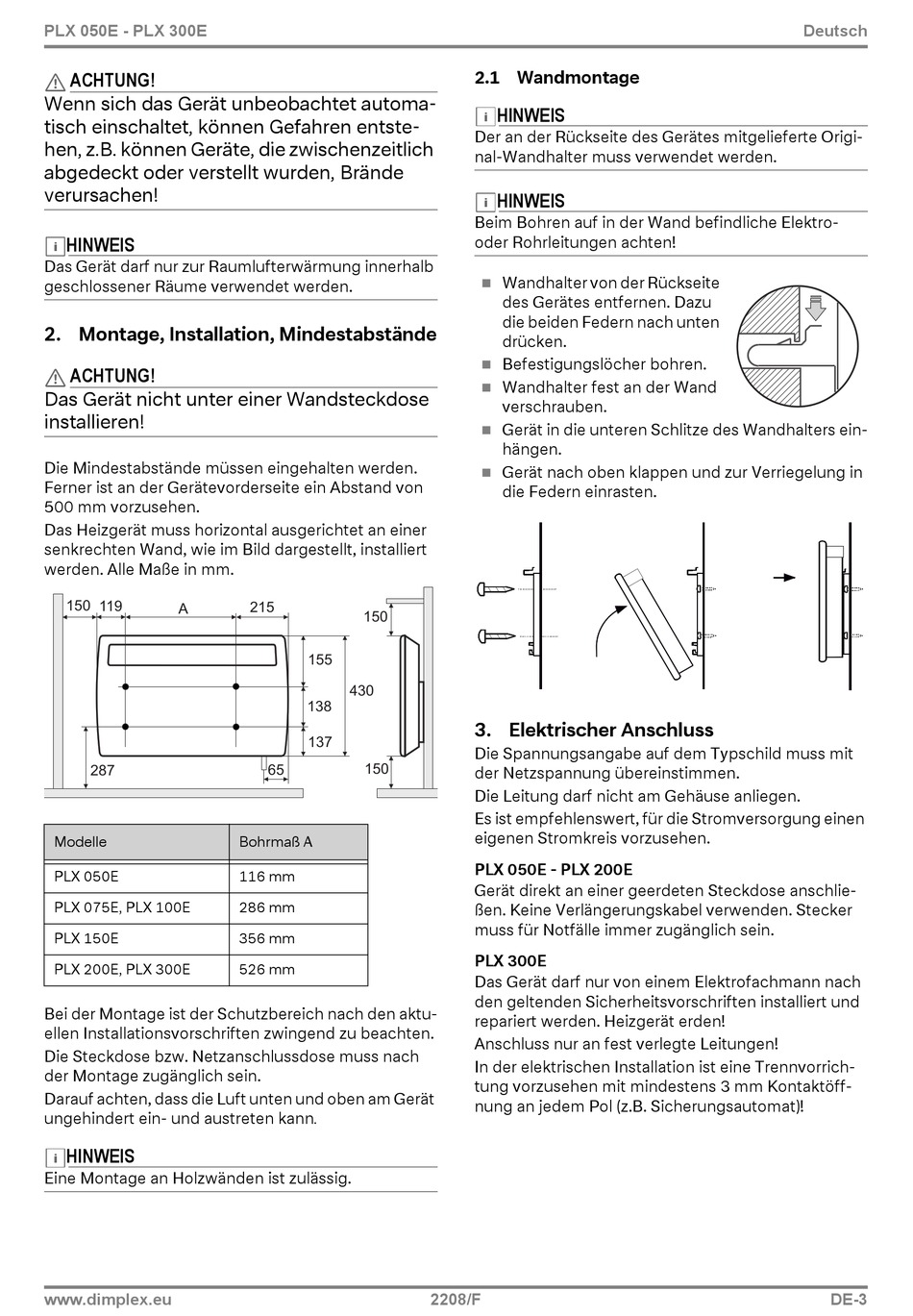

PLX 050E - PLX 300E
ACHTUNG!
Wenn sich das Gerät unbeobachtet automa-
tisch einschaltet, können Gefahren entste-
hen, z.B. können Geräte, die zwischenzeitlich
abgedeckt oder verstellt wurden, Brände
verursachen!
HINWEIS
Das Gerät darf nur zur Raumlufterwärmung innerhalb
geschlossener Räume verwendet werden.
2. Montage, Installation, Mindestabstände
ACHTUNG!
Das Gerät nicht unter einer Wandsteckdose
installieren!
Die Mindestabstände müssen eingehalten werden.
Ferner ist an der Gerätevorderseite ein Abstand von
500 mm vorzusehen.
Das Heizgerät muss horizontal ausgerichtet an einer
senkrechten Wand, wie im Bild dargestellt, installiert
werden. Alle Maße in mm.
Modelle
PLX 050E
PLX 075E, PLX 100E
PLX 150E
PLX 200E, PLX 300E
Bei der Montage ist der Schutzbereich nach den aktu-
ellen Installationsvorschriften zwingend zu beachten.
Die Steckdose bzw. Netzanschlussdose muss nach
der Montage zugänglich sein.
Darauf achten, dass die Luft unten und oben am Gerät
ungehindert ein- und austreten kann
HINWEIS
Eine Montage an Holzwänden ist zulässig.
www.dimplex.eu
Bohrmaß A
116 mm
286 mm
356 mm
526 mm
.

2.1 Wandmontage

HINWEIS
Der an der Rückseite des Gerätes mitgelieferte Origi-
nal-Wandhalter muss verwendet werden.
HINWEIS
Beim Bohren auf in der Wand befindliche Elektro-
oder Rohrleitungen achten!
Wandhalter von der Rückseite

des Gerätes entfernen. Dazu
die beiden Federn nach unten
drücken.
Befestigungslöcher bohren.

Wandhalter fest an der Wand

verschrauben.
Gerät in die unteren Schlitze des Wandhalters ein-

hängen.
Gerät nach oben klappen und zur Verriegelung in

die Federn einrasten.
3. Elektrischer Anschluss
Die Spannungsangabe auf dem Typschild muss mit
der Netzspannung übereinstimmen.
Die Leitung darf nicht am Gehäuse anliegen.
Es ist empfehlenswert, für die Stromversorgung einen
eigenen Stromkreis vorzusehen.
PLX 050E - PLX 200E
Gerät direkt an einer geerdeten Steckdose anschlie-
ßen. Keine Verlängerungskabel verwenden. Stecker
muss für Notfälle immer zugänglich sein.
PLX 300E
Das Gerät darf nur von einem Elektrofachmann nach
den geltenden Sicherheitsvorschriften installiert und
repariert werden. Heizgerät erden!
Anschluss nur an fest verlegte Leitungen!
In der elektrischen Installation ist eine Trennvorrich-
tung vorzusehen mit mindestens 3 mm Kontaktöff-
nung an jedem Pol (z.B. Sicherungsautomat)!
2208/F
Deutsch
DE-3
