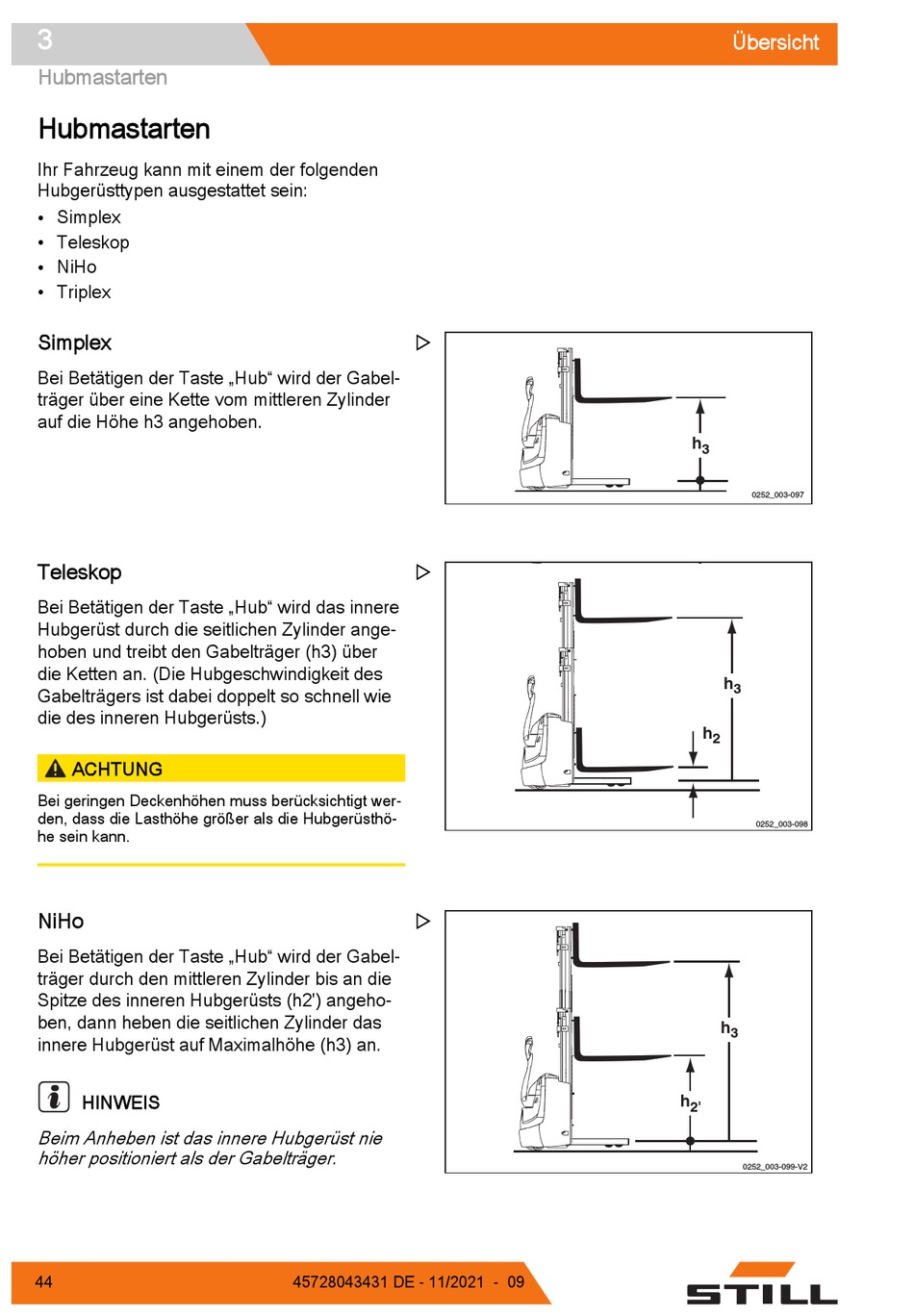

Hubmastarten
Hubmastarten
Ihr Fahrzeug kann mit einem der folgenden
Hubgerüsttypen ausgestattet sein:
Simplex
●
Teleskop
●
NiHo
●
Triplex
●
Simplex
Bei Betätigen der Taste „Hub" wird der Gabel-
träger über eine Kette vom mittleren Zylinder
auf die Höhe h3 angehoben.
Teleskop
Bei Betätigen der Taste „Hub" wird das innere
Hubgerüst durch die seitlichen Zylinder ange-
hoben und treibt den Gabelträger (h3) über
die Ketten an. (Die Hubgeschwindigkeit des
Gabelträgers ist dabei doppelt so schnell wie
die des inneren Hubgerüsts.)
ACHTUNG
Bei geringen Deckenhöhen muss berücksichtigt wer-
den, dass die Lasthöhe größer als die Hubgerüsthö-
he sein kann.
NiHo
Bei Betätigen der Taste „Hub" wird der Gabel-
träger durch den mittleren Zylinder bis an die
Spitze des inneren Hubgerüsts (h2') angeho-
ben, dann heben die seitlichen Zylinder das
innere Hubgerüst auf Maximalhöhe (h3) an.
HINWEIS
Beim Anheben ist das innere Hubgerüst nie
höher positioniert als der Gabelträger.
44
45728043431 DE - 11/2021 - 09
Übersicht
h
3
0252_003-097
h
3
h
2
0252_003-098
h
3
h
2'
0252_003-099-V2
