Verwendung

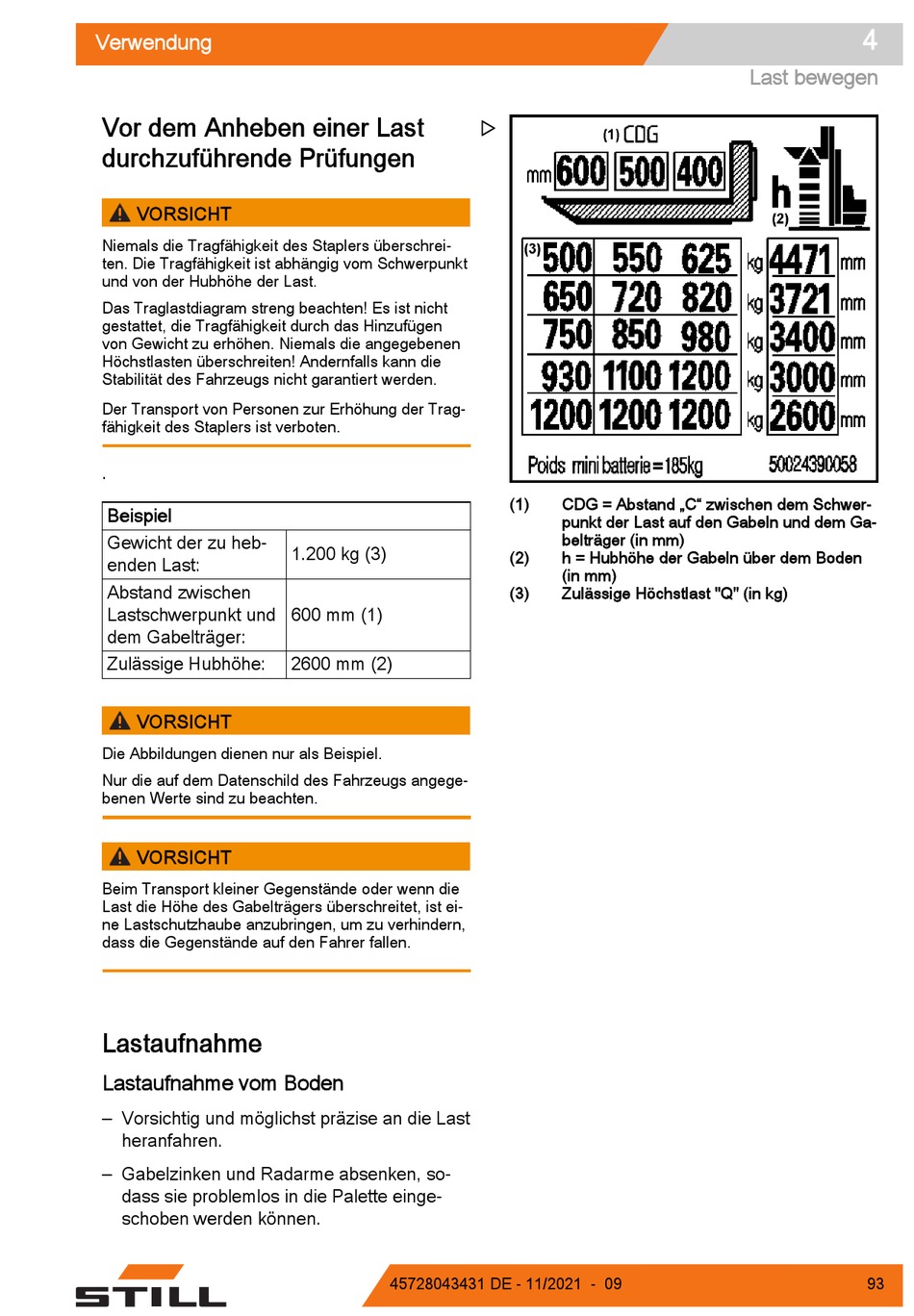

Vor dem Anheben einer Last
durchzuführende Prüfungen
VORSICHT
Niemals die Tragfähigkeit des Staplers überschrei-
ten. Die Tragfähigkeit ist abhängig vom Schwerpunkt
und von der Hubhöhe der Last.
Das Traglastdiagram streng beachten! Es ist nicht
gestattet, die Tragfähigkeit durch das Hinzufügen
von Gewicht zu erhöhen. Niemals die angegebenen
Höchstlasten überschreiten! Andernfalls kann die
Stabilität des Fahrzeugs nicht garantiert werden.
Der Transport von Personen zur Erhöhung der Trag-
fähigkeit des Staplers ist verboten.
.
Beispiel
Gewicht der zu heb-
enden Last:
Abstand zwischen
Lastschwerpunkt und
dem Gabelträger:
Zulässige Hubhöhe:
VORSICHT
Die Abbildungen dienen nur als Beispiel.
Nur die auf dem Datenschild des Fahrzeugs angege-
benen Werte sind zu beachten.
VORSICHT
Beim Transport kleiner Gegenstände oder wenn die
Last die Höhe des Gabelträgers überschreitet, ist ei-
ne Lastschutzhaube anzubringen, um zu verhindern,
dass die Gegenstände auf den Fahrer fallen.
Lastaufnahme
Lastaufnahme vom Boden
– Vorsichtig und möglichst präzise an die Last
heranfahren.
– Gabelzinken und Radarme absenken, so-
dass sie problemlos in die Palette einge-
schoben werden können.
1.200 kg (3)
600 mm (1)
2600 mm (2)
45728043431 DE - 11/2021 - 09
(1)
CDG = Abstand „C" zwischen dem Schwer-
punkt der Last auf den Gabeln und dem Ga-
belträger (in mm)
(2)
h = Hubhöhe der Gabeln über dem Boden
(in mm)
(3)
Zulässige Höchstlast "Q" (in kg)
4
Last bewegen
93
