Montagehalterung
Installieren der Einschubkarten
Terminal
IN
OUT
Beispiel: Betätigen einer LED-Leuchte über die P7-Ausgänge
Die Ausgänge der S74 O-Schnittstellenkarte nutzen einen Optokoppler mit offenem Kollektor.
Diese Ausgänge erfordern die Verwendung einer externen Gleichstromversorgung mit bis zu 50 Volt und
einem Pull-up-Widerstand und unterstützen einen maximalen Strom von 10 mA. Sie können keine poten-
tialfreien Kontakte schließen oder direkt mit Netzstrom verwendet werden.
Das Beispiel zeigt eine einfache Niederspannungs-Anwendung mit niedrigem Strom, z. B. das Betätigen einer
LED-Leuchte über die P7-Ausgänge.

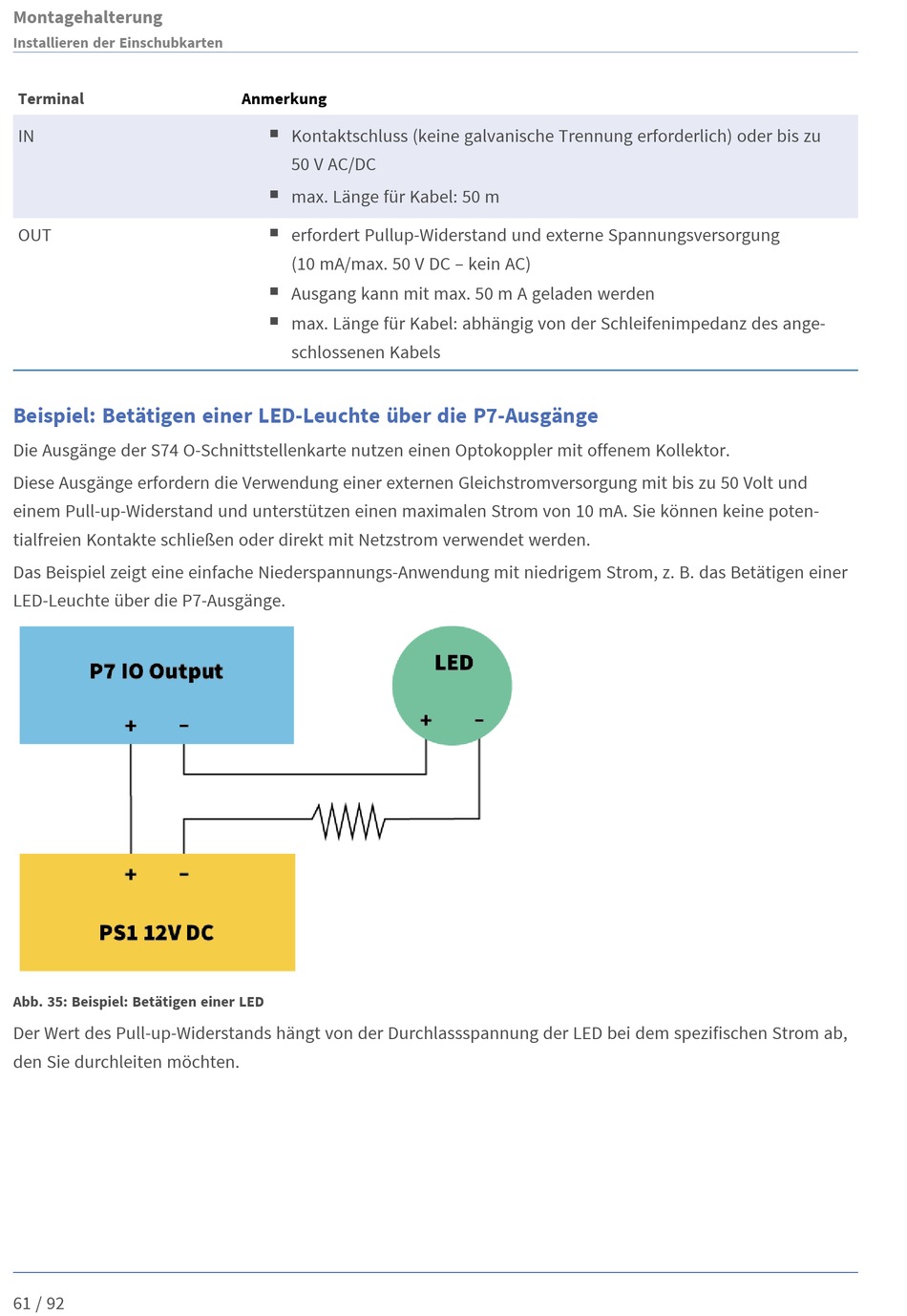

Abb. 35: Beispiel: Betätigen einer LED
Der Wert des Pull-up-Widerstands hängt von der Durchlassspannung der LED bei dem spezifischen Strom ab,
den Sie durchleiten möchten.
61 / 92
Anmerkung
n
Kontaktschluss (keine galvanische Trennung erforderlich) oder bis zu
50 V AC/DC
n
max. Länge für Kabel: 50 m
n
erfordert Pullup-Widerstand und externe Spannungsversorgung
(10 mA/max. 50 V DC – kein AC)
n
Ausgang kann mit max. 50 m A geladen werden
n
max. Länge für Kabel: abhängig von der Schleifenimpedanz des ange-
schlossenen Kabels
