Montagehalterung
Installieren der Sensormodule

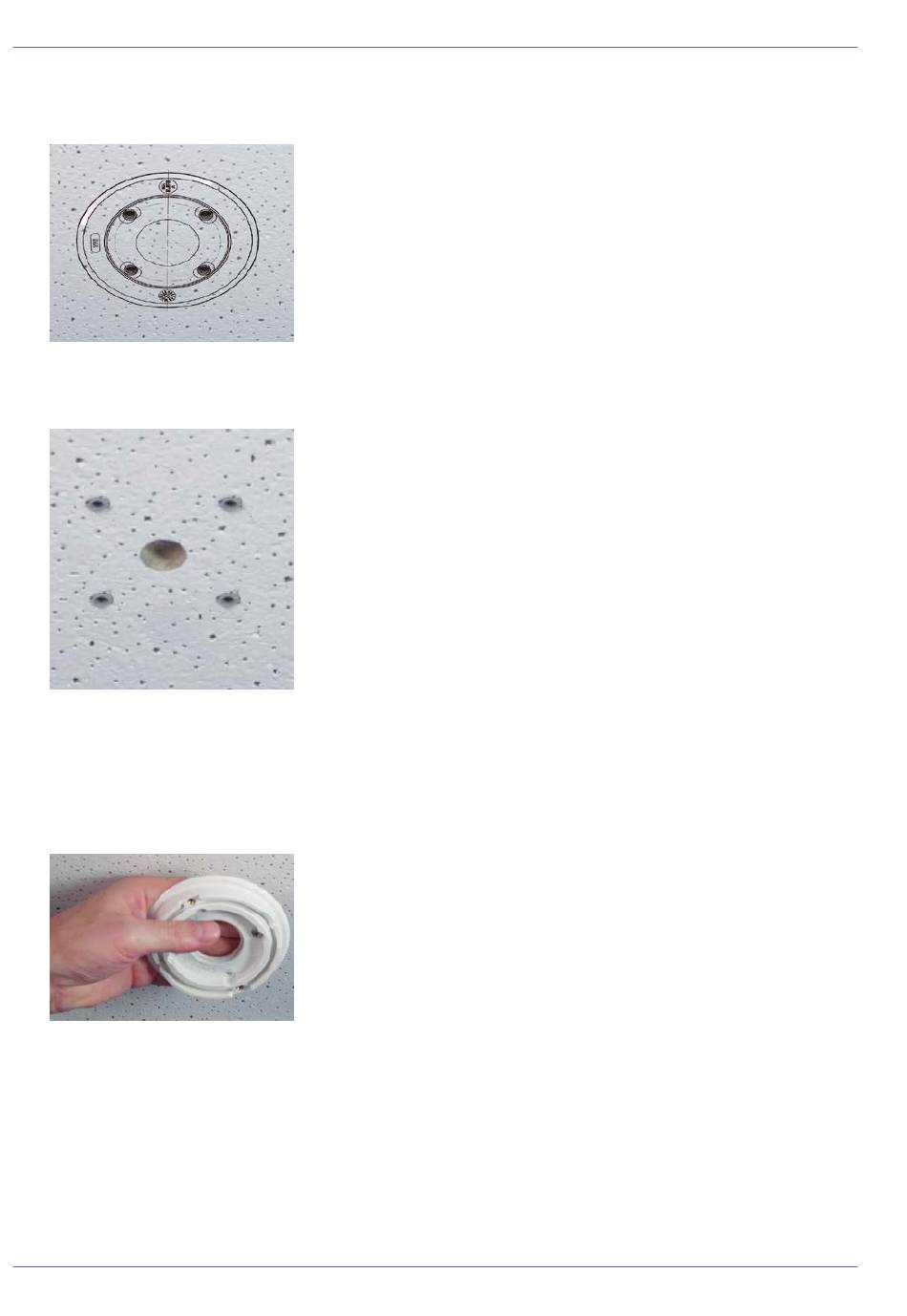

4. Bohren Sie die Löcher für die Grundplatte mit der Bohrschablone und setzen Sie die Schraubanker
PTMount-Thermal: Lieferumfang, p. 17
5. Bohren Sie in der Mitte der Bohrschablone ein weiteres Loch in die Wand oder Blende für das Kabel des
Sensormoduls. Die Bohrung sollte einen Durchmesser zwischen 15 und 35 mm haben.
Abb. 16: Löcher bereit für Montage
Einbauen des PTMount-Thermal und des Sensormoduls
1. Halten Sie die Dichtung, den Schwenkring und die Grundplatte wie in der Abbildung dargestellt fest.
47 / 92
ein.
