Installieren der Einschubkarten
WARNUNG! Stellen Sie sicher, dass die Stromversorgung der Kamera getrennt ist, bevor Sie Einschubkarte
installieren oder austauschen.
Installation der S74 Network Slide in Board with RJ45 socket
Die S74 Network Slide in Board with RJ45 socket ist erforderlich, um die Kamera mit dem Netzwerk zu ver-
binden und über PoE mit Strom zu versorgen. Die S74 Network Slide in Board with RJ45 socket gehört nicht
zum Lieferumfang (siehe

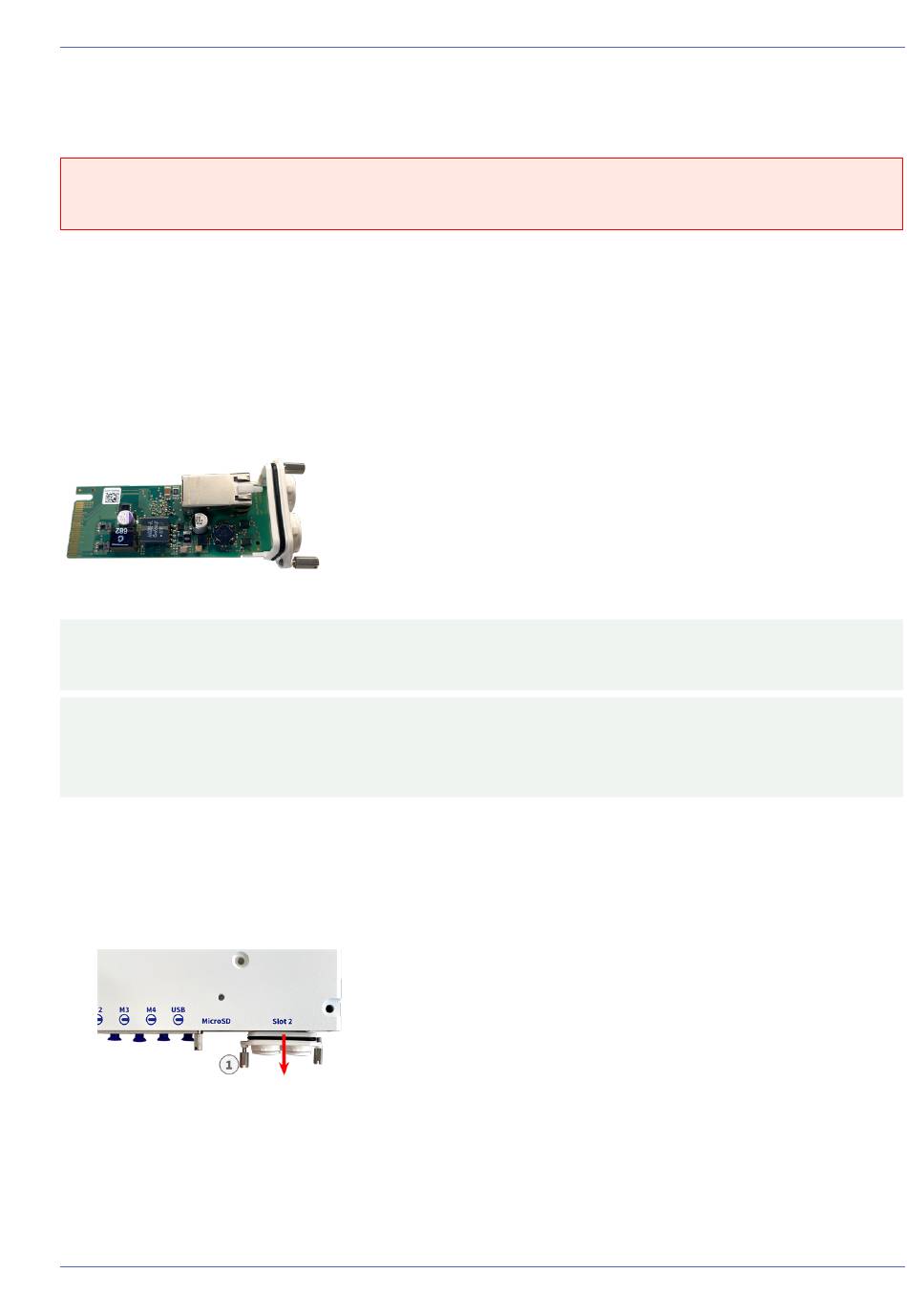

Abb. 17: S74 Network Slide in Board with RJ45 socket
VORSICHT! Die S74 Network Slide in Board with RJ45 socket darf nur in Steckplatz 2 der Kamera installiert
werden!
VORSICHT! Schließen Sie das Netzwerk zu diesem Zeitpunkt noch nicht an!
Da die Kamera nicht ohne Sensormodule betrieben werden darf, wird die Netzwerkverbindung erst nach
der Montage der Kamera und dem Anschließen der Sensormodule hergestellt.
Verfahren
1. Entfernen Sie die Abdeckung von Steckplatz 2 der Kamera: Lösen Sie beide Schrauben
Schraubendreher und ziehen Sie die Kunststoffabdeckung heraus.
Abb. 18: Entfernen der Abdeckung vom Steckplatz der Schnittstellenkarte
Lieferumfang, p.
13) und muss zusätzlich zur Kamera bestellt werden.
Montagehalterung
Installieren der Einschubkarten
①
mit einem
50 / 92
