Anschlüsse

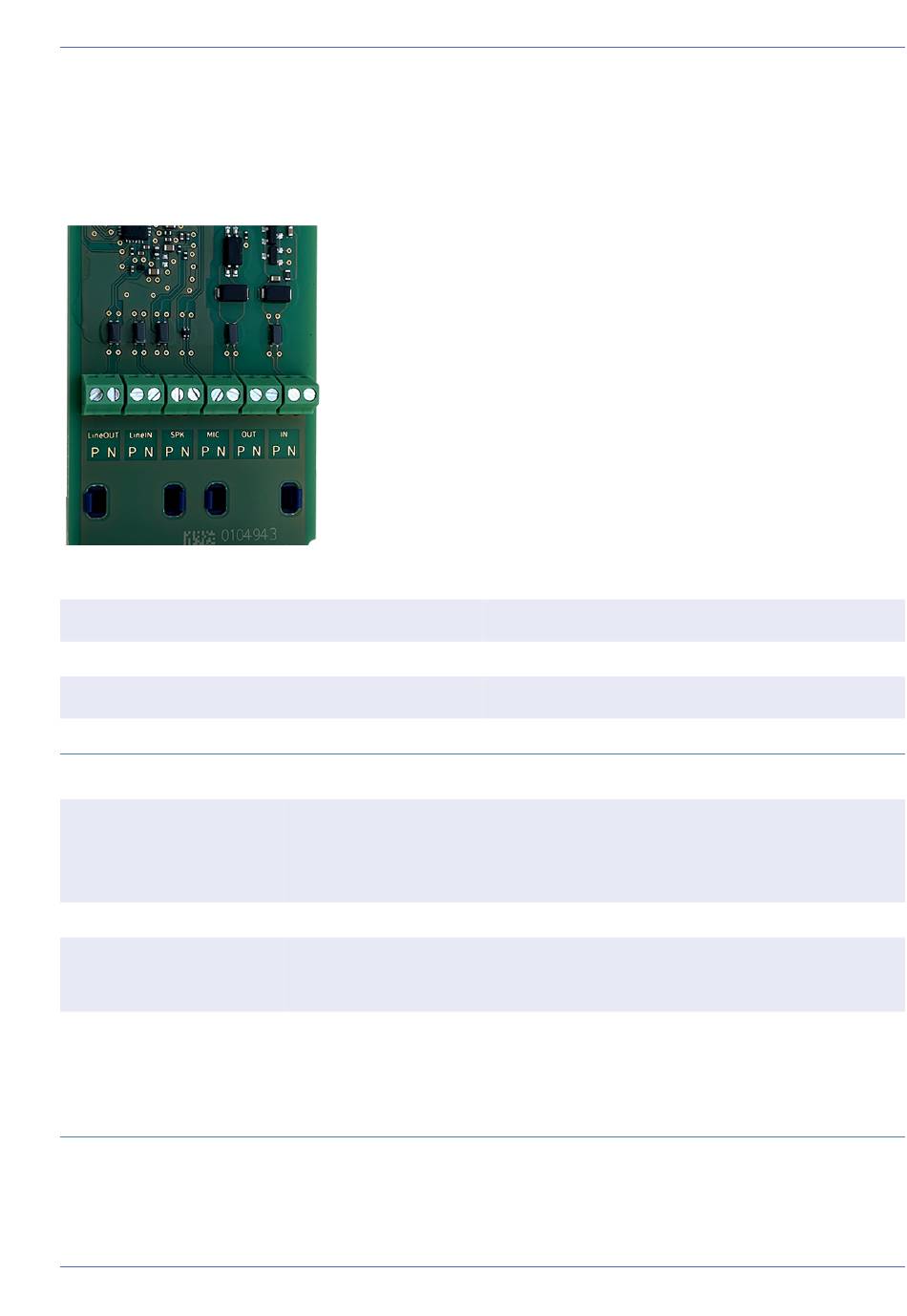

Alle E/A-Verbindungen zur Kamera können am S74 IO Slide in Board vorgenommen werden, der nicht zum Lie-
ferumfang der Kamera gehört.
Zulässige Kabelabmessungen für Kabel, die mit den Leiterplattenklemmen verbunden sind
AWG
Starr
Flexible
Flexibel mit Aderendhülse
Terminal
Line Out
Line In
SPK
MIC
Anmerkung
Kopfhörer mit 20 mW bei 16 Ohm oder 32 Ohm.
Audioeingänge als Line-Out-Funktion bis 10 kOhm Impedanz des Empfängers.
Audiopegel entspricht bei Anschluss an 10 kOhm –10 dBV
Standard-Line-In: (0 dB) Veff=1 V
0,9 W an einem beliebigen 8-Ohm-Lautsprecher.
MOBOTIX-Audiomodul: 0,9 W bei 8 Ohm
Passives Mikrofon (für optimale Ergebnisse). R_Bias für das Mikrofon beträgt
2,2 kOhm (in der Kamera enthalten). Mikrofonimpedanz < 2,2 kOhm, Betriebss-
pannung des Mikrofons beträgt 2 V.
Empfindlichkeit des MOBOTIX-Audiomoduls: -35 +/- 4 dB (0 dB = 1 V/pa, 1 kHz)
20–26
2
2
0,14 mm
–0,5 mm
2
2
0,14 mm
–0,5 mm
2
2
0,25 mm
–0,34 mm
Montagehalterung
Installieren der Einschubkarten
