Vorbereiten der S74 Network Slide in Board with LSA terminal und der
Kabel

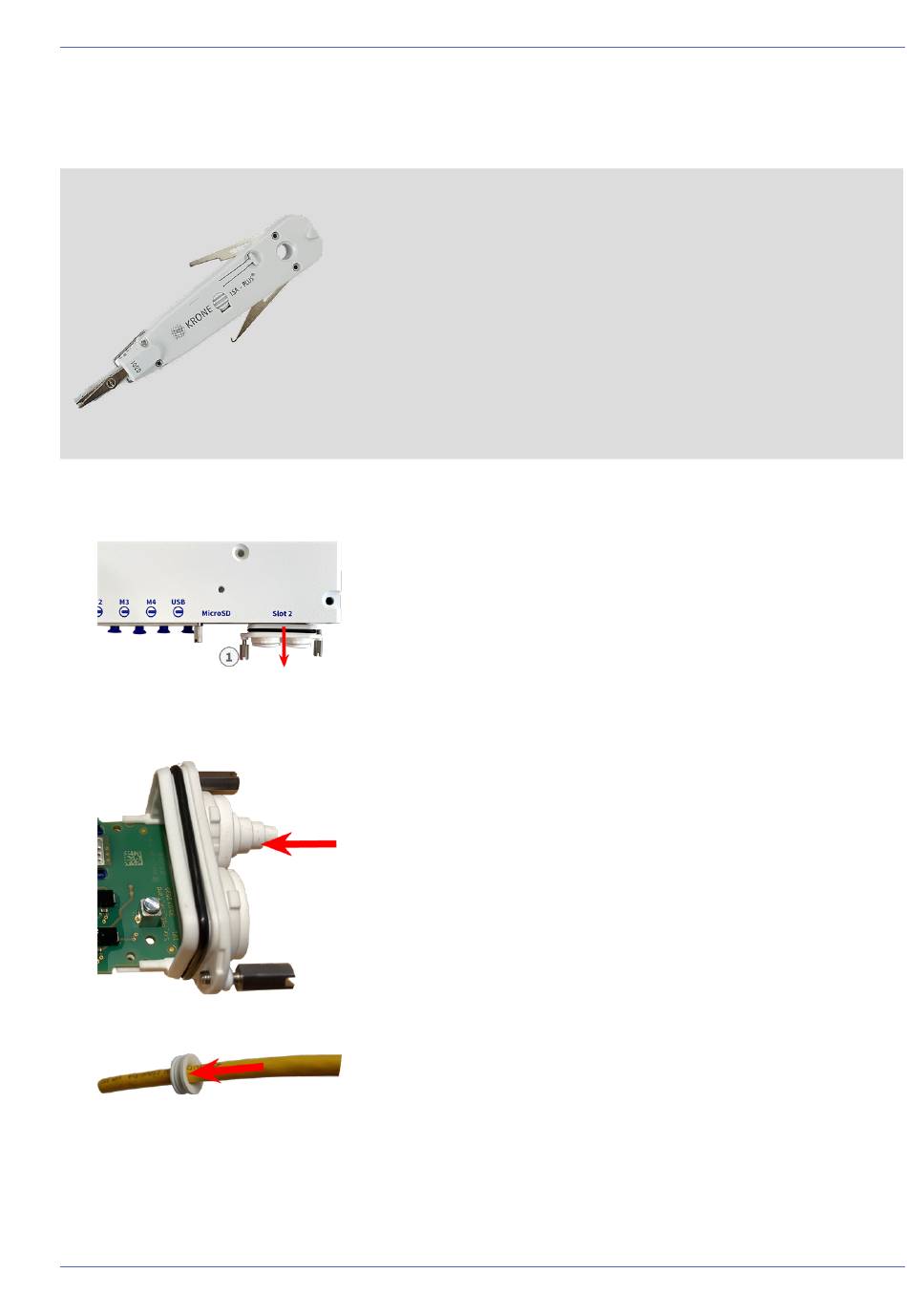

HINWEIS! Für dieses Verfahren benötigen Sie ein Krone LSA-Plus-Anlegewerkzeug:
Abb. 21: Krone LSA-Plus-Anlegewerkzeug
1. Entfernen Sie die Abdeckung von Steckplatz 2 der Kamera: Lösen Sie beide Schrauben
Schraubendreher und ziehen Sie die Kunststoffabdeckung heraus.
Abb. 22: Entfernen der Abdeckung vom Steckplatz der Schnittstellenkarte
2. Schneiden Sie zwei Stufen des weißen Steckers in der Abdeckung der Schnittstellenplatine
3. Stecken Sie das Netzwerkkabel in den weißen Gummistopfen:
Montagehalterung
Installieren der Einschubkarten
①
mit einem
①
ab.
52 / 92
