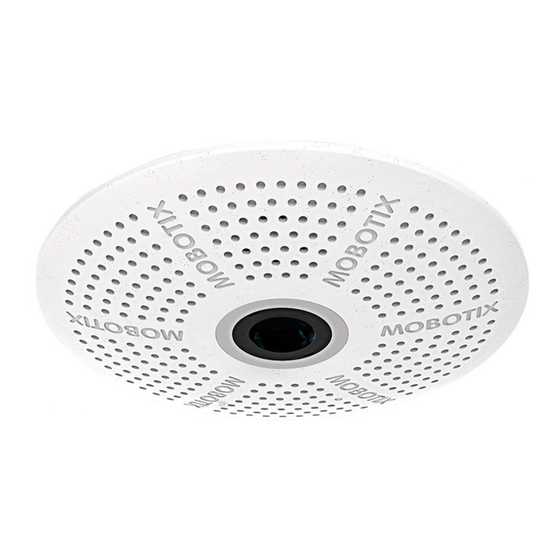

Mobotix c26 Indoor 360 Schnellinstallation

Varianten/Zubehör
Mx-c26A/B*
mit Objektiv B016 mit Objektiv B036
*Variante Mx-c26B unterstützt MOBOTIX MxBus-Module
Lieferumfang c26
1.9
1.8
1.7
1.6
Anschluss und Inbetriebnahme der c26
Taster
Power/Status
SD-Karte einsetzen/tauschen
Bei allen Kameramodellen kann die eingebaute MicroSD-Karte (SDHC) zur Speicherung von Videodaten verwendet werden. Verfahren Sie wie in der fol-
genden Anleitung gezeigt, um die MicroSD-Karte gegen eine andere auszutauschen. Empfehlungen für zuverlässige SD-Karten finden Sie auf der MOBOTIX
Website www.mobotix.com > Support > Download Center > Dokumentation > White Lists im Dokument MicroSD-Karten-Whitelist für MOBOTIX-Kameras.
Ist die Kamera noch nicht montiert, überspringen Sie Schritt 1.
Achtung: Zur Vermeidung von Schäden durch elektrostatische Aufladung sollten Sie vor dem Öffnen des Gehäuses einen Erdungspunkt (z. B. den nicht
lackierten Teil eines Computergehäuses) berühren, um vorhandene statische Elektrizität abzuleiten.
1. Kamera entnehmen, Kabel entfernen
Ziehen Sie die Kamera aus dem Ausschnitt, indem
Sie die Kamera zunächst vorsichtig auf einer Seite,
dann auf der anderen aus der Einbauöffnung
herausziehen. Achten Sie dabei darauf, dass
die Federbügel nicht nach vorne schnellen
(Verletzungsgefahr!). Entfernen Sie sämtliche
Kabel von den Anschlüssen auf der Rückseite.
2. Verriegelungen lokalisieren
Zum Abnehmen der Rückwand wird das mitge-
lieferte Demontagewerkzeug (Pos. 1.9) nachein-
ander in die drei Aufnahmen auf der Rückseite der
Kamera gesteckt, um diese zu entriegeln (siehe
rote Markierungen in der Abbildung).
3. Rückwand abnehmen
Stecken Sie hierzu das Demontagewerkzeug in
eine Verriegelung und drücken Sie, bis Sie einen
deutlichen Widerstand spüren
Drücken Sie anschließend leicht gegen den nächst-
gelegenen Federbügel, um die Rückwand etwas
2
vom Gehäuse zu entfernen
Wiederholen Sie den Vorgang für die beiden anderen
Verriegelungen und nehmen Sie die Rückwand
der Kamera ab.
Mx-A-IOA-IC installieren
Bei der Mx-c26A/B kann das als Zubehör erhältliche Mx-A-IOA-IC verwendet werden, um über die Schaltein- und -aus-
gänge externe Sensoren abzufragen und andere Geräte zu schalten. Bei der Mx-c26B können zusätzliche MxBus-Geräte
(z. B. eine MX-GPS-Box) angeschlossen werden.
1. Mx-A-IOA-IC einsetzen
Entfernen Sie den Aufkleber auf der Rückseite
der Kamera, der die Buchse und das Innere der
Kamera vor Verunreinigungen schützt (roter
Pfeil in der Abbildung rechts).
Stecken Sie die Platine des Moduls vorsichtig
auf den Steckplatz. Fixieren Sie das Modul
mit der mitgelieferten Kreuzschlitzschraube
(roter Pfeil in der Abbildung).
Achten Sie beim Anschließen der Verbin-
dungsleitungen an das Mx-A-IOA-IC darauf,
die Leitungen ohne Zug zur Platine zu führen
(ggf. Zugentlastung durch Kabelbinder am
Netzwerkkabel herstellen).
Montage der c26
Verwenden Sie hierfür die Bohrschablone auf der Rückseite (roter Kreis) oder zeichnen Sie einen kreisförmigen Ausschnitt für die
Kamera mit 105 mm Durchmesser an. Schneiden Sie den Ausschnitt aus und führen Sie dann das Ethernet-Kabel und evtl. weitere
anzuschließende Kabel aus dem Loch heraus.
1. Kabel anschließen
Stecken Sie die Kabel in die vorgesehenen
Buchsen und bringen Sie die entsprechenden
Bajonettverschlüsse an.
Achten Sie dabei auf die Ausrichtung der
Kamera: Das Symbol (schwarzer Pfeil rechts)
zeigt die Bildrichtung „oben" an.
Demontage der c26
1. Kamera entnehmen
Ziehen Sie die Kamera aus dem Ausschnitt,
indem Sie die Kamera zunächst vorsichtig auf
einer Seite, dann auf der anderen aus der Ein-
bauöffnung herausziehen. Achten Sie dabei
darauf, dass die Federbügel nicht nach vorne
schnellen (Verletzungsgefahr!).
Inbetriebnahme der c26
Die Inbetriebnahme erfolgt nach dem Herstellen der Spannungsversorgung (siehe Abschnitt «Netzwerk- und Stromanschluss,
zusätzliche Kabel» im Q25-Kamerahandbuch). Der erste Zugriff erfolgt wie im gleichen Handbuch im Abschnitt «Inbetriebnahme
der Kamera» beschrieben. Alle weiteren Arbeiten erfordern den Zugriff auf die Benutzeroberfläche der Kamera im Browser. Geben
Sie hierzu die IP-Adresse der Kamera in der Adresszeile des Browsers ein (Benutzer „admin", Passwort muss bei erster Anmeldung
geändert werden – ab Kamera-Software V5.1.x).
1. Mx-A-IOA-IC konfigurieren und verwenden
Nach dem Starten der Kamera mit installiertem
Mx-A-IOA-IC wird dieses automatisch erkannt (siehe
Kamerastatus, Abschnitt System im Browser).
Die Schalteingänge können direkt in den Signa-
lereignis-Profilen über Setup Menu > Ereignis-
übersicht verwendet werden. Ebenso können die
Schaltausgänge sofort in den Schaltausgangs-Pro-
filen in Admin Menu > Hardware-Konfiguration >
Profile für Schaltausgang verwendet werden.
Darüber hinaus sind die Schaltein- und -ausgänge
automatisch im Dialog Admin Menu > Anschlüsse
Mx-A-IOA-IC
Mx-c26A/B*
für MxBus-Module* und
Schaltein-/-ausgänge
1.1
1.4
1.5
Aufzeichnung
1
.
2
.
c26 Indoor 360°
Quick Install
Position
1.1
1.2
1.2
1.3
1.4
1.5
1.6
1.3
1.7
1.8
1.9
Weitere Informationen zur Montage und zum Anschluss der c26 finden
Sie im Q25-Kamerahandbuch (PDF verfügbar auf www.mobotix.com >
Support > Download Center > Dokumentation > Betriebsanleitungen).
Bitte beachten Sie das geänderte Verfahren zum Auswählen spezieller
Startoptionen der Kamera (siehe «Startoptionen der c26») und dass die
Kamera nur noch über einen Taster verfügt. Die weitere Inbetriebnahme
der c26 erfolgt wie im Q25-Kamerahandbuch in Kapitel 3, «Inbetriebnahme
der Kamera», aufgeführt.
Zur Betätigung des Tasters verwenden Sie einen geeigneten Gegenstand
(z. B. eine aufgebogene Büroklammer).
4. SD-Karte entnehmen/einsetzen
Ist bereits eine MicroSD-Karte installiert, drü-
cken Sie vorsichtig mit einem Finger in Pfeil-
richtung, bis ein Klicken zu hören ist und lassen
wieder los. Die Karte steht jetzt etwas weiter
heraus und lässt sich entnehmen.
Setzen Sie die neue MicroSD-Karte ein und
drücken Sie diese vorsichtig mit einem Finger in
Pfeilrichtung, bis erneut ein Klicken zu hören ist.
5. Rückwand aufsetzen
Stellen Sie sicher, dass die SD-Karte voll-
ständig eingerastet ist, da sie ansonsten
beschädigt werden kann.
den breiten Rasthaken (vor der SD-Karte) wie
gezeigt in das Gehäuse ein. Im Auslieferungs-
zustand sind der Rasthaken und die entspre-
chende Aufnahme durch
gekennzeichnet.
Stellen Sie sicher, dass die beiden anderen
Rasthaken ebenfalls korrekt positioniert sind
und drücken Sie die Rückwand gleichmäßig ins
Gehäuse, bis alle drei Haken hörbar einrasten.
1
6. Kabel wieder einstecken
Stecken Sie das Ethernet- und ggf. das USB-
Kabel wieder ein und sichern Sie die Stecker
durch Anbringen der entsprechenden Bajo-
nettverschlüsse.
Drücken Sie die Federbügel nach oben und
führen Sie die Kamera wieder in den Ausschnitt
ein (siehe «Montage der c26»).
Führen Sie zum Abschluss der Arbeiten eine Bildkontrolle durch und kor-
rigieren Sie das Bild ggf. durch vorsichtiges Drehen der Kamera.
2. Verbindungsleitungen anschließen
Schließen Sie die Verbindungsleitungen
wie in der Klemmenbelegung gezeigt an.
Klemmenbelegung
2. c26 montieren
Ethernet
Drücken Sie die Federbügel nach hinten und
„Oben" führen Sie die c26 in den Ausschnitt ein. Die
Federbügel klappen wieder nach außen und
fixieren die Kamera im Ausschnitt.
Achten Sie darauf, die Federbügel dabei nur
bis zur Senkrechten hochzubiegen, um ein Her-
ausrutschen der Federn aus den Halterungen
USB
zu vermeiden.
2. Kabel entfernen
Lösen Sie die gebäudeseitigen Verbindungen der Kamera (Netzwerk- und
ggf. USB-Kabel sowie MxBus- und Schaltaus-/-eingangsleitungen). Nehmen
Sie die Kamera ab.
zuweisen eingetragen und können direkt für Tür- und Lichtfunktionen
genutzt werden.
Um einen oder beide Schaltausgänge nicht potenzialfrei (Relaisbetrieb),
sondern als 12 V-Ausgänge zu verwenden, öffnen Sie Admin Menu >
Hardware-Konfiguration > Hardware-Erweiterungen verwalten. Klicken
Ausgang 1
Sie im Abschnitt MxBus/IO-Board für jeden Ausgang, den Sie verwenden
möchten, auf Verbinden.
Ausgang 2
2. Konfiguration speichern
Wählen Sie im Livebild der Kamera im Browser das Quick Control Einstel-
lungen verwalten und als Wert Gesamte Konfiguration sichern aus. Die
Kamera sichert die Einstellungen im permanenten Speicher, damit diese
auch nach einem Neustart der Kamera verwendet werden.
Anzahl Bezeichnung
1 Gehäuse (montiert)
1 Rückwand mit Federbügeln (montiert)
1 Hauptplatine mit Objektiv MX-B016 oder MX-B036 (montiert)
2 Bajonettverschluss, blau (montiert)
1 USB-Stopfen, blau (montiert)
1 Ethernet-Stopfen, blau (montiert)
1 Ethernet-Patchkabel 50 cm, schwarz
1 MicroSD-Karte (SDHC montiert, SDXC unterstützt)
1 Demontagewerkzeug
Führen Sie zuerst
Farbmarkierungen
Die MxBus-Funktionalität wird nur
MxBus-Anschlüsse von der Kameravariante Mx-c26B
Ausgang 1 A
Relais
poten-
zialfrei
Ausgang 1 B/GND
Ausgang 1 12 V –
Ausgang 2 A
Relais
poten-
zialfrei
Ausgang 2 B/GND
Ausgang 2 12 V –
Eingang 1 –
Eingang 1 +
Eingang 2 –
Eingang 2 +
unterstützt.
–
Ausgang 1
12 V
Ausgänge
–
Ausgang 2
12 V
Eingänge
