3. Bereiten Sie das Krone LSA-Plus-Anlegewerkzeug vor:

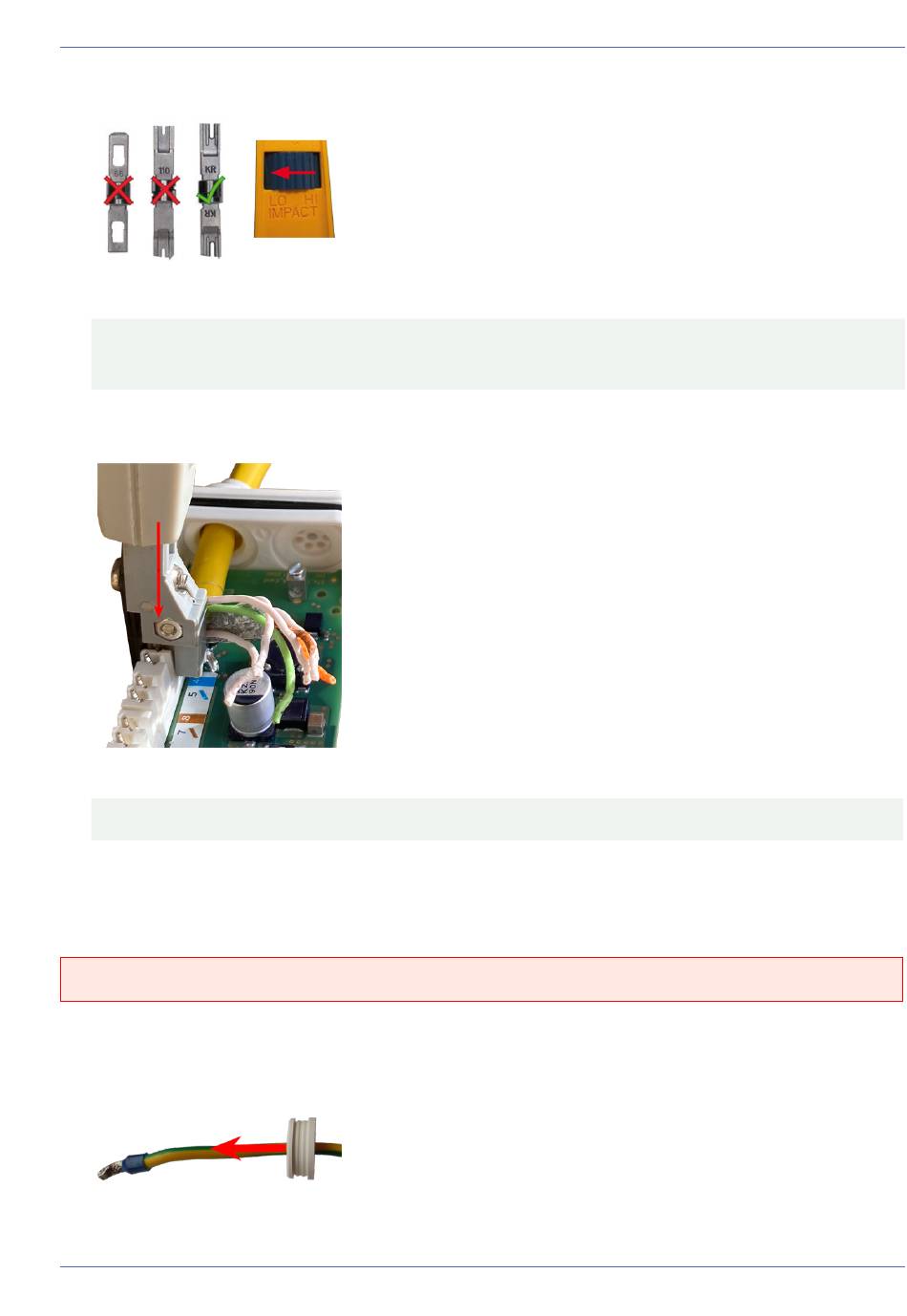

Abb. 25: Krone LSA-Plus-Anlegewerkzeug auf GERINGE Kraft eingestellt
VORSICHT! Verwenden Sie immer die richtige Krone LSA-Plus-Klinge und stellen Sie das Werkzeug auf
GERINGE Kraft ein.
4. Schließen Sie die Litzen des Netzwerkkabels mit dem Krone LSA-Plus-Anlegewerkzeug gemäß dem Farb-
codeaufkleber im Karton an:
Abb. 26: Mit Krone LSA-Plus-Anlegewerkzeug angeschlossenes Netzwerkkabel
VORSICHT! Entfernen Sie alle abgeschnittenen Drahtenden, um Kurzschlüsse zu vermeiden.
Schließen Sie das Erdungskabel an die S74 Network Slide in Board with
LSA terminal an.
WARNUNG! Für den Überspannungsschutz wird dringend empfohlen, das Erdungskabel anzubringen!
Die maximale Länge des Erdungskabels sollte 1 m zum Erdungspotenzial betragen (z. B. eine Poten-
zialausgleichsschiene, ein geerdeter Pol oder ein Erdleiter).
1. Stecken Sie die Masseleitung in den weißen einadrigen Gummistopfen:
Abb. 27: Masseleitung mit einadrigem Gummistopfen
Montagehalterung
