24
4.4.2
Für Doppelnadelmaschinen

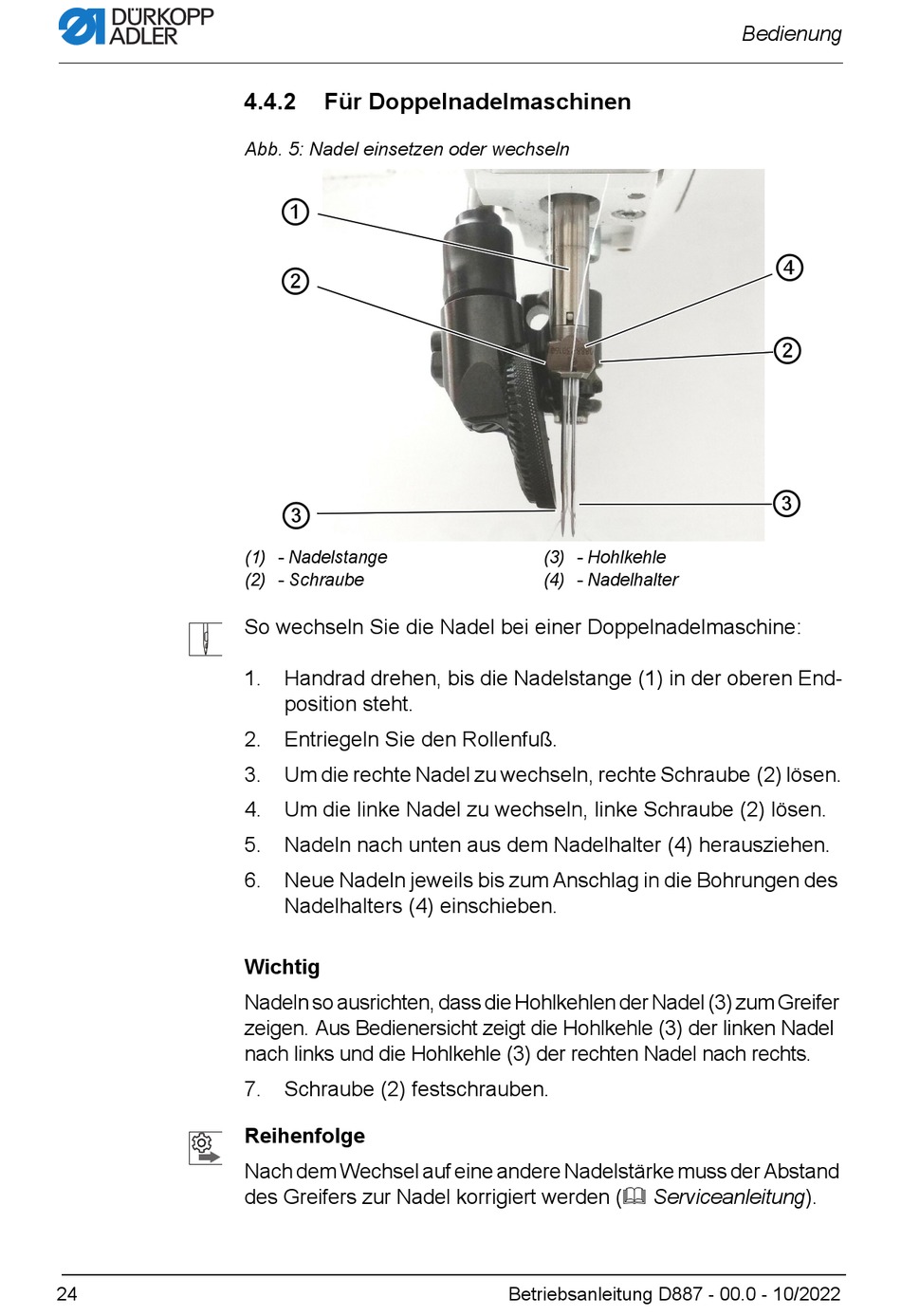

Abb. 5: Nadel einsetzen oder wechseln
①
②
③
(1) - Nadelstange
(2) - Schraube
So wechseln Sie die Nadel bei einer Doppelnadelmaschine:
1.
Handrad drehen, bis die Nadelstange (1) in der oberen End-
position steht.
2.
Entriegeln Sie den Rollenfuß.
3.
Um die rechte Nadel zu wechseln, rechte Schraube (2) lösen.
4.
Um die linke Nadel zu wechseln, linke Schraube (2) lösen.
5.
Nadeln nach unten aus dem Nadelhalter (4) herausziehen.
6.
Neue Nadeln jeweils bis zum Anschlag in die Bohrungen des
Nadelhalters (4) einschieben.
Wichtig
Nadeln so ausrichten, dass die Hohlkehlen der Nadel (3) zum Greifer
zeigen. Aus Bedienersicht zeigt die Hohlkehle (3) der linken Nadel
nach links und die Hohlkehle (3) der rechten Nadel nach rechts.
7.
Schraube (2) festschrauben.
Reihenfolge
Nach dem Wechsel auf eine andere Nadelstärke muss der Abstand
des Greifers zur Nadel korrigiert werden ( Serviceanleitung).
(3) - Hohlkehle
(4) - Nadelhalter
Betriebsanleitung D887 - 00.0 - 10/2022
Bedienung
④
②
③
