Aufstellung
Betriebsanleitung D887 - 00.0 - 10/2022

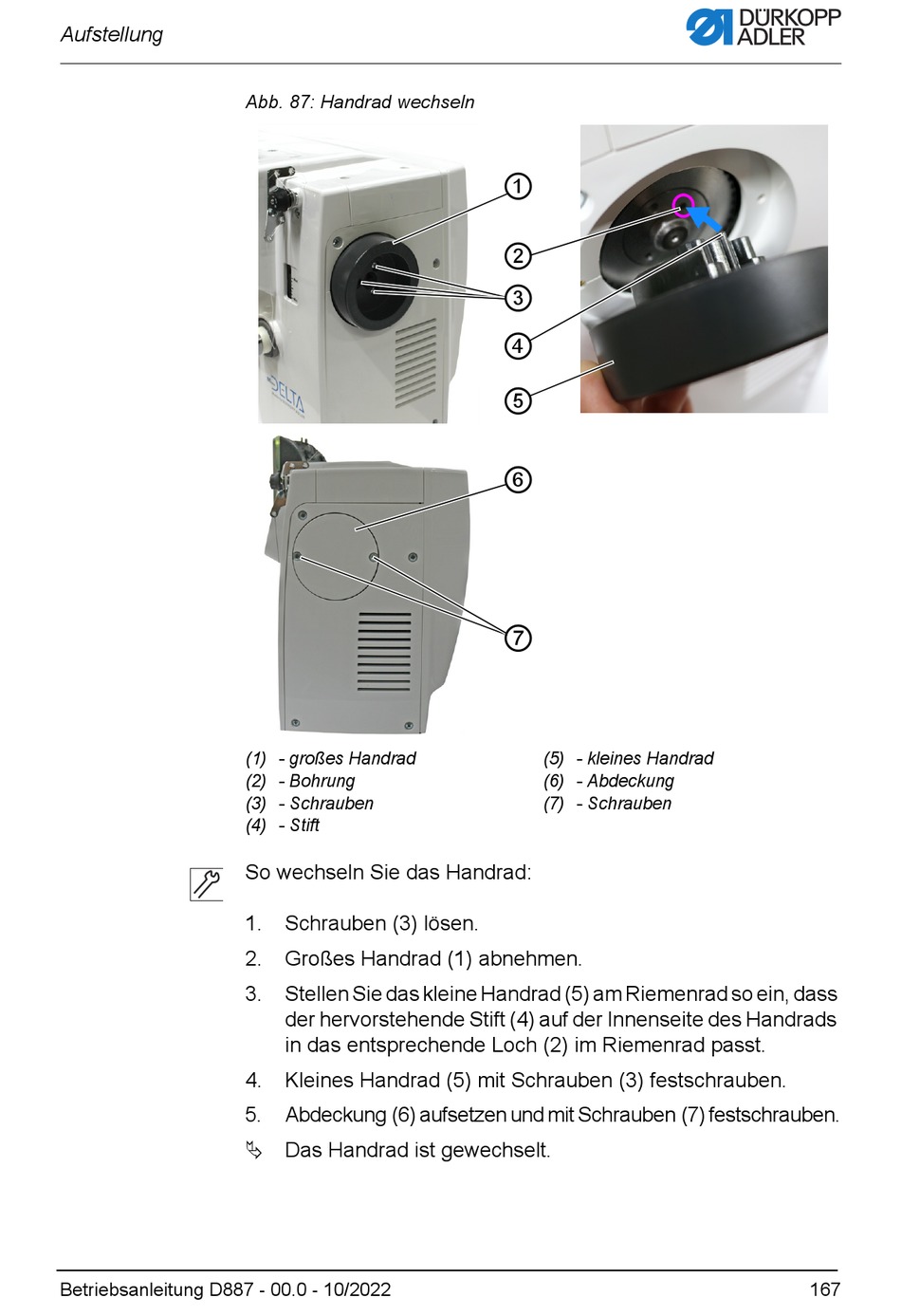

Abb. 87: Handrad wechseln
(1) - großes Handrad
(2) - Bohrung
(3) - Schrauben
(4) - Stift
So wechseln Sie das Handrad:
1.
Schrauben (3) lösen.
2.
Großes Handrad (1) abnehmen.
3.
Stellen Sie das kleine Handrad (5) am Riemenrad so ein, dass
der hervorstehende Stift (4) auf der Innenseite des Handrads
in das entsprechende Loch (2) im Riemenrad passt.
4.
Kleines Handrad (5) mit Schrauben (3) festschrauben.
5.
Abdeckung (6) aufsetzen und mit Schrauben (7) festschrauben.
Das Handrad ist gewechselt.
①
②
③
④
⑤
⑥
⑦
(5) - kleines Handrad
(6) - Abdeckung
(7) - Schrauben
167
