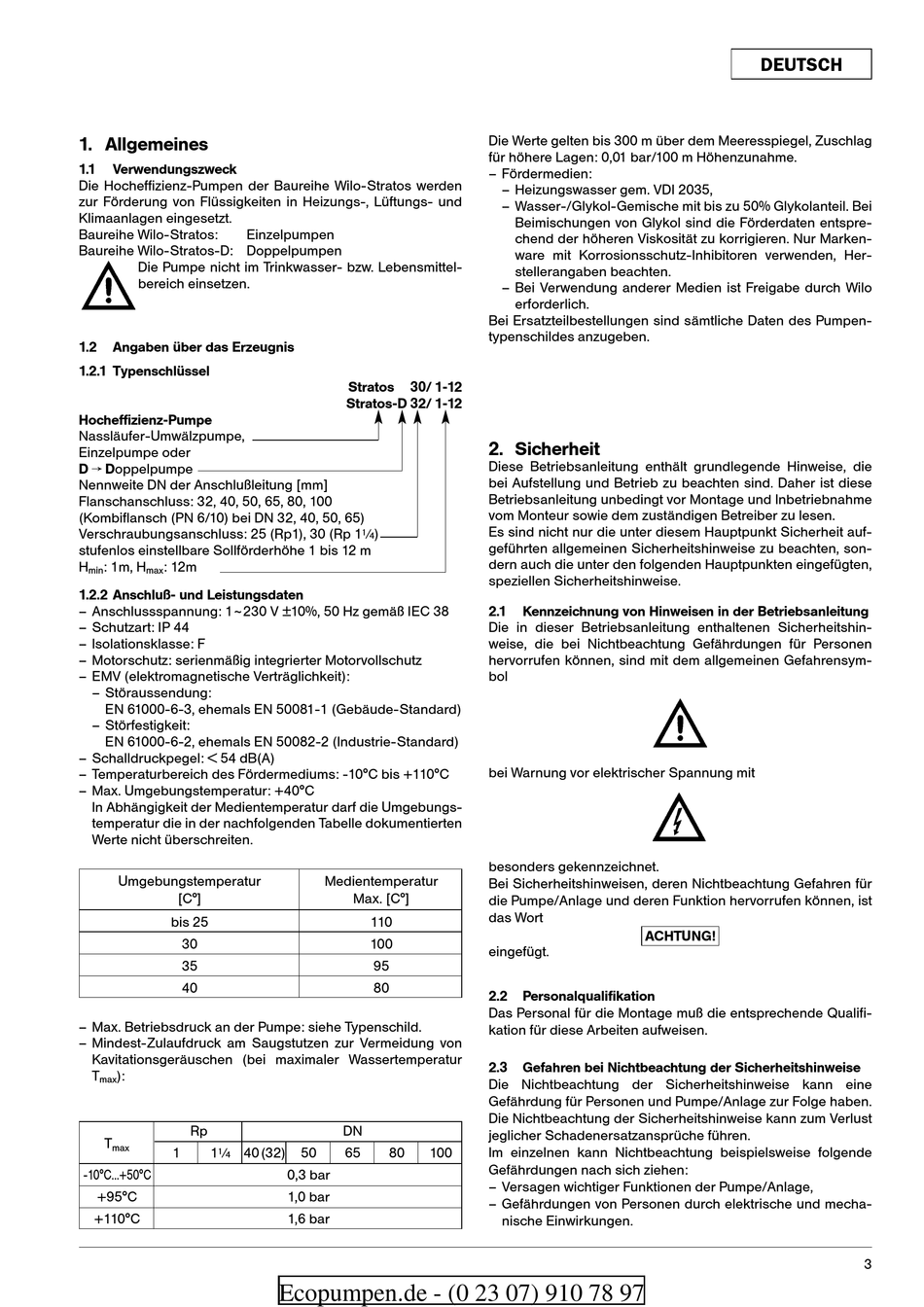

1. Allgemeines

1.1

Verwendungszweck

Die Hocheffizienz-Pumpen der Baureihe Wilo-Stratos werden
zur Förderung von Flüssigkeiten in Heizungs-, Lüftungs- und
Klimaanlagen eingesetzt.
Baureihe Wilo-Stratos: Einzelpumpen
Baureihe Wilo-Stratos-D: Doppelpumpen
Die Pumpe nicht im Trinkwasser- bzw. Lebensmittel-
bereich einsetzen.
1.2 Angaben über das Erzeugnis
1.2.1 Typenschlüssel
Hocheffizienz-Pumpe
Nassläufer-Umwälzpumpe,
Einzelpumpe oder
D f Doppelpumpe
Nennweite DN der Anschlußleitung [mm]
Flanschanschluss: 32, 40, 50, 65, 80, 100
(Kombiflansch (PN 6/10) bei DN 32, 40, 50, 65)
Verschraubungsanschluss: 25 (Rp1), 30 (Rp 1[)
stufenlos einstellbare Sollförderhöhe 1 bis 12 m
H : 1m, H : 12m
min max
1.2.2 Anschluß- und Leistungsdaten
– Anschlussspannung: 1~230 V ±10%, 50 Hz gemäß IEC 38
– Schutzart: IP 44
– Isolationsklasse: F
– Motorschutz: serienmäßig integrierter Motorvollschutz
– EMV (elektromagnetische Verträglichkeit):
– Störaussendung:
EN 61000-6-3, ehemals EN 50081-1 (Gebäude-Standard)
– Störfestigkeit:
EN 61000-6-2, ehemals EN 50082-2 (Industrie-Standard)
– Schalldruckpegel: < 54 dB(A)
– Temperaturbereich des Fördermediums: -10°C bis +110°C
– Max. Umgebungstemperatur: +40°C
In Abhängigkeit der Medientemperatur darf die Umgebungs-
temperatur die in der nachfolgenden Tabelle dokumentierten
Werte nicht überschreiten.
Umgebungstemperatur
[C°]
bis 25
30
35
40
– Max. Betriebsdruck an der Pumpe: siehe Typenschild.
– Mindest-Zulaufdruck am Saugstutzen zur Vermeidung von
Kavitationsgeräuschen (bei maximaler Wassertemperatur
T ):
max
Rp
T
max
1 1[ 40 (32)
-10°C...+50°C
+95°C
+110°C
Stratos 30/ 1-12
Stratos-D 32/ 1-12
Medientemperatur
Max. [C°]
110
100
95
80
DN
50 65 80 100
0,3 bar
1,0 bar
1,6 bar
Ecopumpen.de - (0 23 07) 910 78 97
Die Werte gelten bis 300 m über dem Meeresspiegel, Zuschlag
für höhere Lagen: 0,01 bar/100 m Höhenzunahme.
– Fördermedien:
– Heizungswasser gem. VDI 2035,
– Wasser-/Glykol-Gemische mit bis zu 50% Glykolanteil. Bei
Beimischungen von Glykol sind die Förderdaten entspre-
chend der höheren Viskosität zu korrigieren. Nur Marken-
ware mit Korrosionsschutz-Inhibitoren verwenden, Her-
stellerangaben beachten.
– Bei Verwendung anderer Medien ist Freigabe durch Wilo
erforderlich.
Bei Ersatzteilbestellungen sind sämtliche Daten des Pumpen-
typenschildes anzugeben.

2. Sicherheit

Diese Betriebsanleitung enthält grundlegende Hinweise, die
bei Aufstellung und Betrieb zu beachten sind. Daher ist diese
Betriebsanleitung unbedingt vor Montage und Inbetriebnahme
vom Monteur sowie dem zuständigen Betreiber zu lesen.
Es sind nicht nur die unter diesem Hauptpunkt Sicherheit auf-
geführten allgemeinen Sicherheitshinweise zu beachten, son-
dern auch die unter den folgenden Hauptpunkten eingefügten,
speziellen Sicherheitshinweise.
2.1

Kennzeichnung von Hinweisen in der Betriebsanleitung

Die in dieser Betriebsanleitung enthaltenen Sicherheitshin-
weise, die bei Nichtbeachtung Gefährdungen für Personen
hervorrufen können, sind mit dem allgemeinen Gefahrensym-
bol
bei Warnung vor elektrischer Spannung mit
besonders gekennzeichnet.
Bei Sicherheitshinweisen, deren Nichtbeachtung Gefahren für
die Pumpe/Anlage und deren Funktion hervorrufen können, ist
das Wort
ACHTUNG!
eingefügt.
2.2

Personalqualifikation

Das Personal für die Montage muß die entsprechende Qualifi-
kation für diese Arbeiten aufweisen.
2.3

Gefahren bei Nichtbeachtung der Sicherheitshinweise

Die Nichtbeachtung der Sicherheitshinweise kann eine
Gefährdung für Personen und Pumpe/Anlage zur Folge haben.
Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust
jeglicher Schadenersatzansprüche führen.
Im einzelnen kann Nichtbeachtung beispielsweise folgende
Gefährdungen nach sich ziehen:
– Versagen wichtiger Funktionen der Pumpe/Anlage,
– Gefährdungen von Personen durch elektrische und mecha-
nische Einwirkungen.
