  • Seite 1 Pioneering for You Wilo-Stratos PICO plus de Einbau- und Betriebsanleitung fr Notice de montage et de mise en service it Istruzioni di montaggio, uso e manutenzione 4 217 735-Ed.01 / 2017-04...
  • Seite 2 Fig.1: Fig. 2a: Fig. 2b: H max H max ½ H H min H min...
  • Seite 3 Fig. 3: Fig. 4b: PE N Fig. 4a: Fig. 4c:...
  • Seite 4 Fig. 4d: Fig. 4e: Fig. 4f: Fig. 5:...
  • Seite 5 Einbau- und Betriebsanleitung Notice de montage et de mise en service Istruzioni di montaggio, uso e manutenzione...
  • Seite 7 Monteur sowie dem zuständigen Fachpersonal/ Betreiber zu lesen. Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten allgemeinen Sicherheitshinweise zu beachten, sondern auch die unter den folgenden Hauptpunkten mit Gefahrensymbolen eingefügten, speziellen Sicherheitshin- weise. Einbau- und Betriebsanleitung Wilo-Stratos PICO plus...
  • Seite 8 HINWEIS: Ein nützlicher Hinweis zur Handhabung des Produk- tes. Er macht auch auf mögliche Schwierigkeiten aufmerksam. Direkt am Produkt angebrachte Hinweise wie z.B. • Drehrichtungspfeil, • Kennzeichen für Anschlüsse, • Typenschild, • Warnaufkleber, müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden. WILO SE 04/2017...

  • Seite 9: Personalqualifikation

    • Versagen vorgeschriebener Wartungs- und Reparaturverfah- ren. Sicherheitsbewusstes Arbeiten Die in dieser Betriebsanleitung aufgeführten Sicherheitshin- weise, die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers sind zu beachten. Einbau- und Betriebsanleitung Wilo-Stratos PICO plus...
  • Seite 10 Die in der Einbau- und Betriebsan- leitung beschriebene Vorgehensweise zum Stillsetzen des Produktes/der Anlage muss unbedingt eingehalten werden. Unmittelbar nach Abschluss der Arbeiten müssen alle Sicher- heits- und Schutzeinrichtungen wieder angebracht bzw. in Funktion gesetzt werden. WILO SE 04/2017...

  • Seite 11: Transport Und Zwischenlagerung

    • Die Pumpe ist bei Transport und Zwischenlagerung gegen Feuchtigkeit, Frost und mechanische Beschädigung durch Stoß/Schlag zu schützen. • Das Gerät darf keinen Temperaturen außerhalb der Bereiche -10 °C bis +50 °C ausgesetzt werden. Einbau- und Betriebsanleitung Wilo-Stratos PICO plus...

  • Seite 12: Bestimmungsgemäße Verwendung

    Deutsch 4 Bestimmungsgemäße Verwendung Die Umwälzpumpen der Baureihe Wilo-Stratos PICO plus sind für Warmwasserheizungsanlagen und ähnliche Systeme mit ständig wechselnden Förderströmen konzipiert. Zugelassene Fördermedien sind Heizungswasser nach VDI 2035 (CH: SWKI 97/ 1), Wasser-/Glykolgemische im Mischungsverhältnis max. 1:1. Bei Beimischungen von Glykol sind die Förderdaten der Pumpe ent- sprechend der höheren Viskosität, abhängig vom prozentualen...

  • Seite 13: Beschreibung Und Funktion

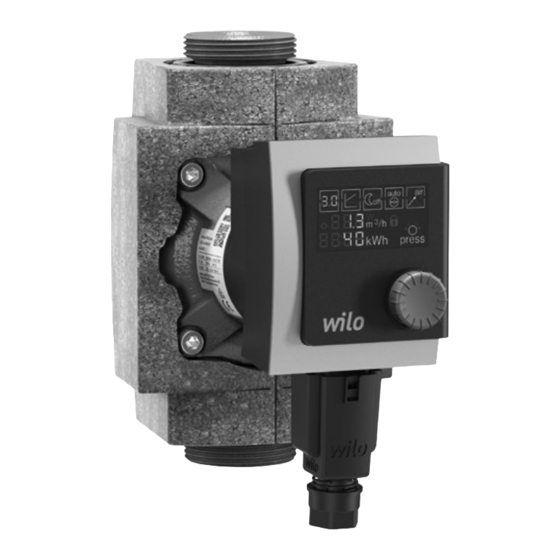

    Das Regelmodul enthält einen Bedienknopf sowie ein LCD-Display (Fig. 1/2) zur Einstellung aller Parameter und zur Anzeige der aktuellen Leistungsaufnahme in W, oder des aktu- ellen Durchflusses in m³/h und des kumulierten Stromverbrau- ches in kWh seit Inbetriebnahme. Einbau- und Betriebsanleitung Wilo-Stratos PICO plus...
  • Seite 14 Heizungsanlagen mit Heizkörpern an, da die Fließgeräusche an den Thermostatventilen reduziert werden. Differenzdruck konstant (Δp-c): Der Differenzdruck-Sollwert H wird über dem zulässigen Förderstrombereich konstant auf dem eingestellten Differenz- druck-Sollwert bis zur Maximalkennlinie gehalten (Fig. 2b). WILO SE 04/2017...

  • Seite 15: Entlüftungsroutine

    Deutsch Wilo empfiehlt diese Regelungsart bei Fußbodenheizkreisen oder älteren Heizungssystemen mit groß dimensionierten Rohrleitun- gen, sowie bei allen Anwendungen die keine veränderliche Rohr- netzkennlinie haben, wie z. B. Boilerladepumpen. Nachtabsenkung: Bei aktivierter Nachtabsenkung folgt die Pumpe der Nachtab- senkung der Heizungsanlage durch elektronische Auswertung eines Temperatursensors.

  • Seite 16: Installation Und Elektrischer Anschluss

    • Richtungspfeile auf dem Pumpengehäuse und der Isolierschale zeigen die Fließrichtung an. • Soll die Einbaulage des Moduls verändert werden, so muss das Motorgehäuse wie folgt verdreht werden: • Wärmedämmschale mittels Schraubendreher aufhebeln und abnehmen, • Innensechskantschrauben lösen, • Motorgehäuse einschließlich Regelmodul verdrehen. WILO SE 04/2017...
  • Seite 17 Hocheffizienzpumpen dürfen nicht mit Phasenanschnittsteue- rung betrieben werden! VORSICHT! Gefahr von Sachschäden! Bei Ein-/Ausschaltungen der Pumpe durch externe Steuer- einrichtungen muss eine Taktung der Netzspannung (z.B. Phasenanschnittsteuerung) deaktiviert werden, um Schäden an der Elektronik zu vermeiden. Einbau- und Betriebsanleitung Wilo-Stratos PICO plus...
  • Seite 18 Bei der Dimensionierung des FI-Schutzschalters die Anzahl der angeschlossenen Pumpen und ihre Motornennströme beachten. • Anschluss des Wilo-Connectors vornehmen (Fig. 4a bis 4f). • Netzanschluss: L, N, PE. • Maximale Vorsicherung: 10 A, träge • Pumpe vorschriftsmäßig erden. Demontage des Wilo-Connectors nach Fig. 5 vornehmen. Dazu ist ein Schraubendreher erforderlich.

  • Seite 19: Bedienung

    Anwählen der Menüpunkte und Bestätigen eingegebener Para- meter. Füllen und Entlüften Anlage sachgerecht füllen und entlüften. Eine Entlüftung des Pumpenrotorraumes erfolgt in der Regel selbsttätig bereits nach kurzer Betriebsdauer. Falls jedoch eine direkte Entlüftung Einbau- und Betriebsanleitung Wilo-Stratos PICO plus...
  • Seite 20 Drücken kann durch Drehen des Knopfes der Wert der Förderhöhe erhöht oder reduziert werden. Einstellung durch Drücken des Knopfes bestätigen. Werkseinstellung: Stratos PICO plus ... 1-4: 2,5 m Stratos PICO plus ... 1-6: 4 m Einstellung der Regelungsart (Fig. 2a, 2b) Durch Drücken und Drehen des Knopfes wird das Symbol der...
  • Seite 21 Durch Drücken und Drehen des Knopfes wird das Symbol für die Nachtabsenkung angewählt. Durch erneutes Drücken und Dre- hen kann jetzt die Nachtabsenkung aktiviert (ON) oder deakti- viert (OFF) werden. Einstellung durch Drücken des Knopfes bestätigen. Werkseinstellung: Nachtabsenkung AUS Einbau- und Betriebsanleitung Wilo-Stratos PICO plus...

  • Seite 22: Betrieb

    Auf Werkseinstellung zurücksetzen • Im Ruhemodus der Pumpe den Knopf 20 Sekunden lang drücken, alle LED-Elemente leuchten für 2 Sekunden auf. Die Werks-ein- stellung (Auslieferungszustand) der Pumpe ist wieder hergestellt und der Stromverbrauchszähler im Display steht auf Null. WILO SE 04/2017...

  • Seite 23: Wartung

    Rotors im Eisenkreis des Motors geführt. Dadurch ist außerhalb der Maschine kein gesundheitsschädliches Magnetfeld nach- weisbar. Nach erfolgten Wartungs- und Reparaturarbeiten die Pumpe entsprechend Kapitel "Installation und elektrischer Anschluss" einbauen bzw. anschließen. Das Einschalten der Pumpe erfolgt nach Kapitel "Inbetriebnahme". Einbau- und Betriebsanleitung Wilo-Stratos PICO plus...

  • Seite 24: Störungen, Ursachen Und Beseitigung

    Vorlauf- halb des zulässigen druck Bereiches erhöhen Förderhöheneinstellung überprüfen evtl. niedri- gere Höhe einstellen Gebäude wird nicht Wärmeleistung der Sollwert erhöhen (s. 8.3) warm Heizflächen zu gering Nachtabsenkung aus- schalten (s. 8.6) Regelmodus auf Δp-c stellen WILO SE 04/2017...
  • Seite 25 Modulinnenraum zu Einsatzbedingungen peratur warm unter Kapitel 5.2 überprüfen E 36 Modul defekt Elektronikkompo- Kundendienst nenten defekt anfordern Lässt sich die Störung nicht beheben, wenden Sie sich bitte an das Fachhandwerk oder an den Wilo-Werkskundendienst. Einbau- und Betriebsanleitung Wilo-Stratos PICO plus...

  • Seite 26: Information Zur Sammlung Von Gebrauchten Elektro- Und Elektronikprodukten

    Deutsch 11 Ersatzteile Die Ersatzteil-Bestellung erfolgt über örtliche Fachhandwerker und/oder den Wilo-Kundendienst. Um Rückfragen und Fehlbestellungen zu vermeiden, sind bei jeder Bestellung sämtliche Daten des Typenschildes anzugeben. 12 Entsorgung Information zur Sammlung von gebrauchten Elektro- und Elektronikprodukten Die ordnungsgemäße Entsorgung und das sachgerechte Recy- cling dieses Produkts vermeiden Umweltschäden und Gefahren...
  • Seite 68 EN 16297-1 EN 16297-2 EN 61000-6-1:2007 EN 61000-6-2:2005 EN 61000-6-3+A1:2011 EN 61000-6-4+A1:2011 Digital unterschrieben von holger.herchenhein @wilo.com Dortmund, Datum: 2016.06.06 11:45:22 +02'00' H. HERCHENHEIN WILO SE Senior Vice President - Group ITQ Nortkirchenstraβe 100 44263 Dortmund - Germany N°2117811.05 (CE-A-S n°4139709)
