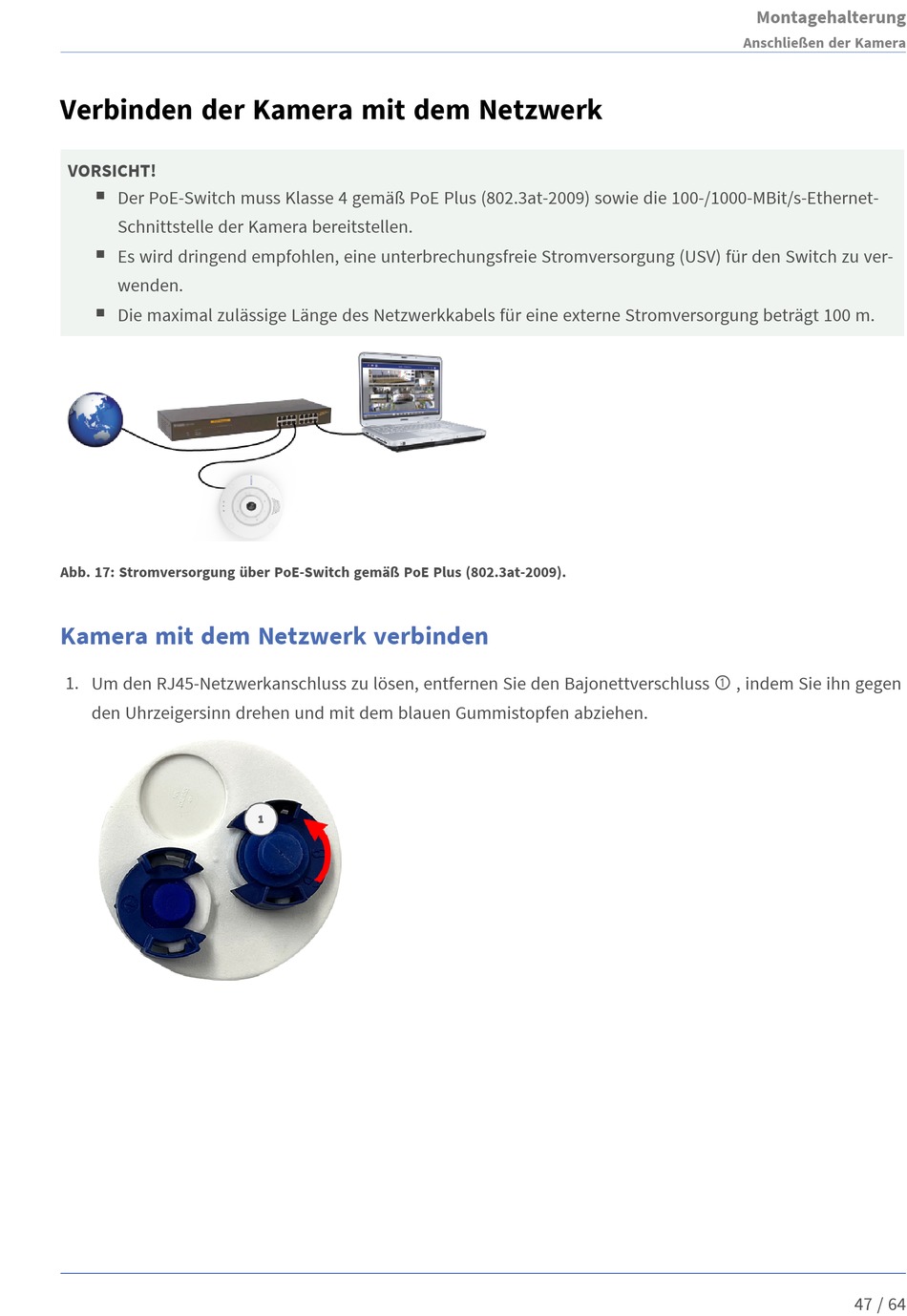

Verbinden der Kamera mit dem Netzwerk
VORSICHT!
n
Der PoE-Switch muss Klasse 4 gemäß PoE Plus (802.3at-2009) sowie die 100-/1000-MBit/s-Ethernet-
Schnittstelle der Kamera bereitstellen.
n
Es wird dringend empfohlen, eine unterbrechungsfreie Stromversorgung (USV) für den Switch zu ver-
wenden.
n
Die maximal zulässige Länge des Netzwerkkabels für eine externe Stromversorgung beträgt 100 m.
Abb. 17: Stromversorgung über PoE-Switch gemäß PoE Plus (802.3at-2009).
Kamera mit dem Netzwerk verbinden
1. Um den RJ45-Netzwerkanschluss zu lösen, entfernen Sie den Bajonettverschluss
den Uhrzeigersinn drehen und mit dem blauen Gummistopfen abziehen.
Montagehalterung
Anschließen der Kamera
①
, indem Sie ihn gegen
47 / 64
