D24M Kamera-Handbuch: MONTAGE
2.11 Objektiv ausrichten und feinjustieren
Verbindungsaufnahme mit der Kamera
• Stellen Sie die Verbindung zur Kamera her, wie in Abschnitt 3.2, Erste Bilder und
wichtigste Einstellungen , beschrieben.
Ausrichten und feinjustieren des Objektivs, visuelle Kontrolle
Stellen Sie sicher, dass Sie das Livebild der Kamera auf einem Computermonitor sehen
können. Richten Sie dann den Objektivträger so aus, dass der gewünschte Bildausschnitt
im Livebild zu sehen ist:

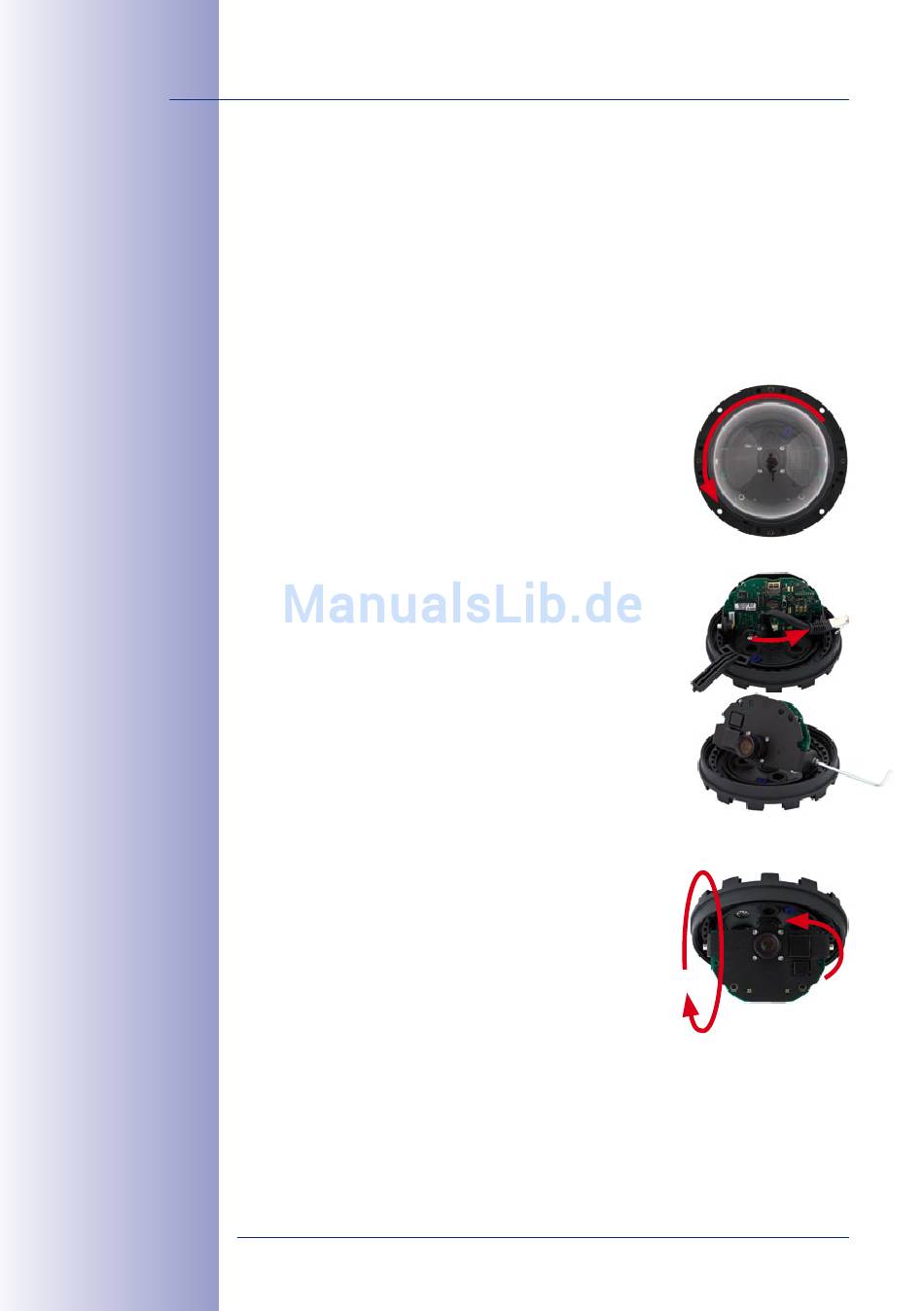

• Entfernen Sie die Domekuppel der Kamera. Verwenden
Sie hierzu die mitgelieferte Folie oder ein fusselfreies
Baumwolltuch (Abschrauben gegen den Uhrzeigersinn).
Bei IT-/Secure-Modellen muss eventuell zuvor der Gehäusering
entfernt werden.
• lösen Sie den gezahnten Ring mit dem mitgelieferten
Hakenschlüssel leicht (entgegen den Uhrzeigersinn). lösen
Sie auch die seitlichen axialen Inbusschrauben mit dem
mitgelieferten Inbusschlüssel leicht (entgegen den Uhrzeigersinn).
Lösen Sie Ring und Schrauben so, dass Sie das Kamerainnere
mit dem Objektiv ohne große Krafteinwirkung drehen und
schwenken können – aber nur so weit, dass sich das
Objektiv nicht von selbst verstellen kann.
• Nehmen Sie jetzt die Ausrichtung der Kamera vor, indem
Sie den Objektivträger drehen und schwenken (Hinweis: Der
MicroSD-Karteneinschub muss nach unten zeigen, damit
das Kamera-Livebild lagerichtig angezeigt wird). Verstellen
Sie die Kamerabauteile nicht gewaltsam, um die Kamera
nicht zu beschädigen.
