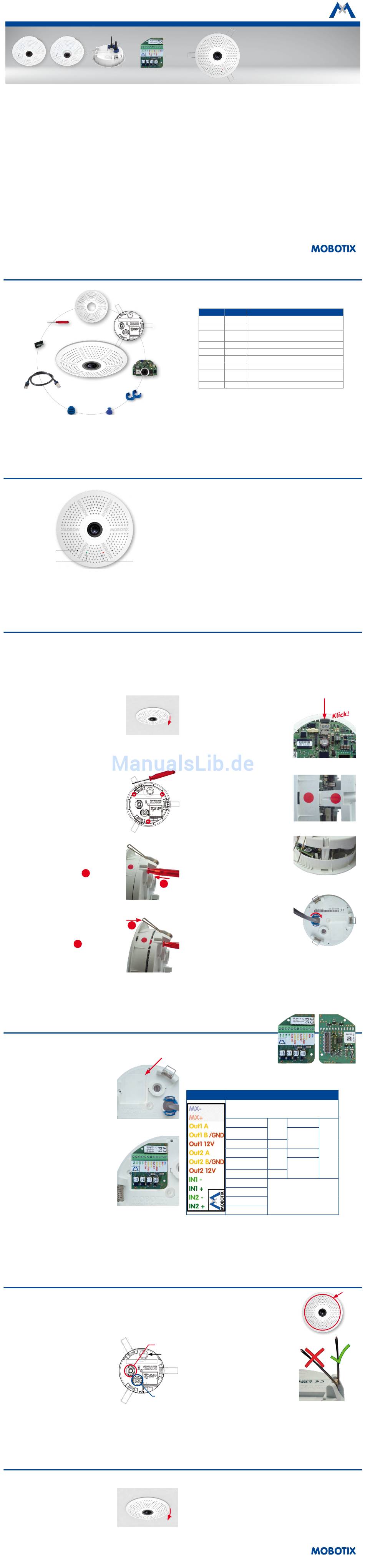

Mobotix c26 Hemispheric Schnellinstallation

Varianten/Zubehör
c26 Hemispheric
Mx-c26A mit Mx-c26A mit
Objektiv B016 Objektiv B036
• Mx6-Systemplattform mit H.264-Unterstützung
• Serienmäßig mit MxAnalytics Videoanalyse-Tools
• Aufzeichnung auf interner MicroSD-Karte (SDXC, SDHC eingebaut)
• Variante mit Audio-Paket (Mikrofon und Lautsprecher) verfügbar
• Sensoren für Temperatur und Erschütterung(*) integriert
• So einfach wie ein Einbauspot zu montieren
*: mit Firmware ab V5.0.1
Lieferumfang c26
1.9
1.8
1.7
1.6
Anschluss und Inbetriebnahme der c26
Taster
Power/Status
SD-Karte einsetzen/tauschen
Bei allen Kameramodellen kann die eingebaute MicroSD-Karte (SDHC) zur Speicherung von Videodaten verwendet werden. Verfahren Sie wie in der
folgenden Anleitung gezeigt, um die MicroSD-Karte gegen eine andere auszutauschen. Empfehlungen für zuverlässige SD-Karten finden Sie auf der
MOBOTIX Website www.mobotix.com > Support > MxMediathek > Planung im Dokument MicroSD-Karten-Whitelist für MOBOTIX-Kameras . Ist die
Kamera noch nicht montiert, überspringen Sie Schritt 1.
Achtung:
Zur Vermeidung von Schäden durch elektrostatische Aufladung sollten Sie vor dem Öffnen des Gehäuses einen Erdungspunkt (z. B. den nicht
lackierten Teil eines Computergehäuses) berühren, um vorhandene statische Elektrizität abzuleiten.
1. Kamera entnehmen, Kabel entfernen
Ziehen Sie die Kamera aus dem Ausschnitt, indem
Sie die Kamera zunächst vorsichtig auf einer Seite,
dann auf der anderen aus der Einbauöffnung her-
ausziehen. Achten Sie dabei darauf, dass die
Federbügel nicht nach vorne schnellen (Verlet-
zungsgefahr!). Entfernen Sie sämtliche Kabel von
den Anschlüssen auf der Rückseite.
2. Verriegelungen lokalisieren
Zum Abnehmen der Rückwand wird das mitge-
lieferte Demontagewerkzeug (Pos. 1.9) nachein-
ander in die drei Aufnahmen auf der Rückseite der
Kamera gesteckt, um diese zu entriegeln (siehe
rote Markierungen in der Abbildung).
3. Rückwand abnehmen
Stecken Sie hierzu das Demontagewerkzeug in
eine Verriegelung und drücken Sie, bis Sie einen
deutlichen Widerstand spüren
Drücken Sie anschließend leicht gegen den nächst-
gelegenen Federbügel, um die Rückwand etwas
vom Gehäuse zu entfernen 2
Wiederholen Sie den Vorgang für die beiden ande-
ren Verriegelungen und nehmen Sie die Rückwand
der Kamera ab.
MxIOBoard-IC installieren
Bei der c26 kann das als Zubehör erhältliche MxIOBoard-IC verwendet werden, um über die Schaltein- und -ausgänge
externe Sensoren abzufragen und andere Geräte zu schalten.
1. MxIOBoard-IC einsetzen
Entfernen Sie den Aufkleber auf der Rückseite
der Kamera, der die Buchse und das Innere der
Kamera vor Verunreinigungen schützt (roter
Pfeil in der Abbildung rechts).
Stecken Sie die Platine des Moduls vorsichtig
auf den Steckplatz.
Achten Sie beim Anschließen der Verbin-
dungsleitungen an das MxIOBoard-IC darauf,
die Leitungen ohne Zug zur Platine zu führen
(ggf. Zugentlastung durch Kabelbinder am
Netzwerkkabel herstellen).
Montage der c26
Verwenden Sie hierfür die Bohrschablone auf der Rückseite (roter Kreis) oder zeichnen Sie einen kreisförmigen Ausschnitt
für die Kamera mit 105 mm Durchmesser an. Schneiden Sie den Ausschnitt aus und führen Sie dann das Ethernet-Kabel
und evtl. weitere anzuschließende Kabel aus dem Loch heraus.
1. Kabel anschließen
Stecken Sie die Kabel in die vorgesehenen
Buchsen und bringen Sie die entsprechenden
Bajonettverschlüsse an.
Achten Sie dabei auf die Ausrichtung der Kamera:
Das Symbol (schwarzer Pfeil rechts) zeigt die
Bildrichtung „oben" an.
Demontage der c26
1. Kamera entnehmen
Ziehen Sie die Kamera aus dem Ausschnitt,
indem Sie die Kamera zunächst vorsichtig auf
einer Seite, dann auf der anderen aus der Ein-
Achten Sie dabei
bauöffnung herausziehen.
darauf, dass die Federbügel nicht nach vorne
schnellen (Verletzungsgefahr!).
MxIOBoard-IC
für Schaltein-/-ausgänge
(Zubehör)
1.1
1.4
1.5
Aufzeichnung
1 .
2
.
Quick Install

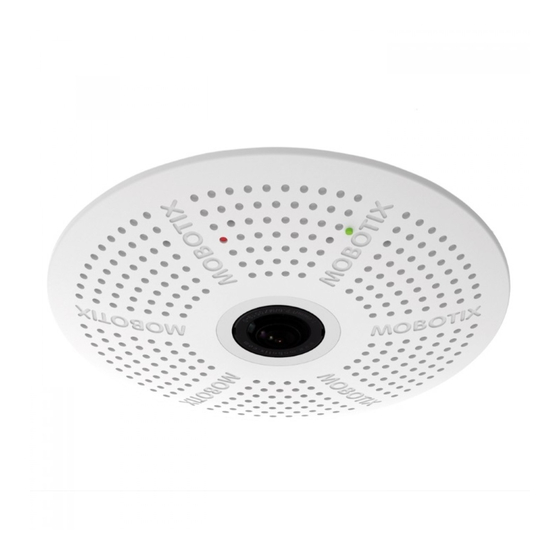

c26 Hemispheric
Kompakte Hemispheric-Kamera
für die Deckenmontage
MOBOTIX 6MP-Kamera für den diskreten Einsatz im
Innenbereich, als Tag- oder Nachtvariante und mit den
Objektiven MX-B016 (Hemispheric) oder MX-B036 (103°)
erhältlich.
Weitere Informationen:
www.mobotix.com > Produkte > Indoor-Kameras > c26
Mx-c26A
32.850-002_DE_09/2017
Position
1.1
1.2 1.2
1.3
1.4
1.5
1.6
1.7
1.3
1.8
1.9
Weitere Informationen zur Montage und zum Anschluss der c26 finden
Sie im Q25-Kamerahandbuch (PDF verfügbar auf www.mobotix.com >
Support > Betriebsanleitungen).
Bitte beachten Sie das geänderte Verfahren zum Auswählen spezieller
Startoptionen der Kamera (siehe «Startoptionen der c26» ) und dass die
Kamera nur noch über einen Taster verfügt. Die weitere Inbetriebnahme
der c26 erfolgt wie im Q25-Kamerahandbuch in Kapitel 3, «Inbetriebnahme
der Kamera» , aufgeführt.
Zur Betätigung des Tasters verwenden Sie einen geeigneten Gegenstand
(z. B. eine aufgebogene Büroklammer).
4. SD-Karte entnehmen/einsetzen
Ist bereits eine MicroSD-Karte installiert, drücken
Sie vorsichtig mit einem Finger in Pfeilrichtung,
bis ein Klicken zu hören ist und lassen wieder
los. Die Karte steht jetzt etwas weiter heraus
und lässt sich entnehmen.
Setzen Sie die neue MicroSD-Karte ein und drü-
cken Sie diese vorsichtig mit einem Finger in
Pfeilrichtung, bis erneut ein Klicken zu hören ist.
5. Rückwand aufsetzen
Stellen Sie sicher, dass die SD-Karte voll-
ständig eingerastet ist, da sie ansonsten
beschädigt werden kann.
den breiten Rasthaken (vor der SD-Karte) wie
gezeigt in das Gehäuse ein. Im Auslieferungs-
zustand sind der Rasthaken und die entspre-
chende Aufnahme durch
gekennzeichnet.
Stellen Sie sicher, dass die beiden anderen
Rasthaken ebenfalls korrekt positioniert sind
und drücken Sie die Rückwand gleichmäßig ins
Gehäuse, bis alle drei Haken hörbar einrasten.
1
6. Kabel wieder einstecken
Stecken Sie das Ethernet- und ggf. das USB-
Kabel wieder ein und sichern Sie die Stecker
durch Anbringen der entsprechenden Bajo-
nettverschlüsse.
Drücken Sie die Federbügel nach oben und
führen Sie die Kamera wieder in den Ausschnitt
ein (siehe «Montage der c26» ).
Führen Sie zum Abschluss der Arbeiten eine Bildkontrolle durch und kor-
rigieren Sie das Bild ggf. durch vorsichtiges Drehen der Kamera.
2. Verbindungsleitungen anschließen
Schließen Sie die Verbindungsleitungen wie in der Klemmenbelegung
gezeigt an.
2. c26 montieren
Ethernet
Drücken Sie die Federbügel nach hinten und
„Oben"
führen Sie die c26 in den Ausschnitt ein. Die
Federbügel klappen wieder nach außen und
fixieren die Kamera im Ausschnitt.
Achten Sie darauf, die Federbügel dabei nur
bis zur Senkrechten hochzubiegen, um ein Her-
USB
ausrutschen der Federn aus den Halterungen
zu vermeiden.
2. Kabel entfernen
Lösen Sie die gebäudeseitigen Verbindungen der Kamera (Netzwerk- und
ggf. USB-Kabel sowie Schaltaus-/-eingangsleitungen). Nehmen Sie die
Kamera ab.
Anzahl Bezeichnung
1 Gehäuse (montiert)
1 Rückwand mit Federbügeln (montiert)
1 Hauptplatine mit Objektiv MX-B016 oder
MX-B036 (montiert)
2 Bajonettverschluss, blau (montiert)
1 USB-Stopfen, blau (montiert)
1 Ethernet-Stopfen, blau (montiert)
1 Ethernet-Patchkabel 50 cm, schwarz
1 MicroSD-Karte (SDHC montiert, SDXC unter-
stützt)
1 Demontagewerkzeug
Führen Sie zuerst
Farbmarkierungen
Klemmenbelegung
Die MxBus-Funktionalität ist erst mit einer späteren
Hardware-Version der Kamera nutzbar.
Relais
Ausgang 1 A
poten-
zial-
Ausgang 1 B/GND
frei
Ausgang 1
Ausgang 1 12 V –
Relais
Ausgang 2 A
poten-
zial-
Ausgang 2 B/GND
frei
Ausgang 2
–
Ausgang 2 12 V
Eingang 1 –
Eingang 1 +
Eingänge
Eingang 2 –
Eingang 2 +
–
12 V
Aus-
gänge
–
12 V
