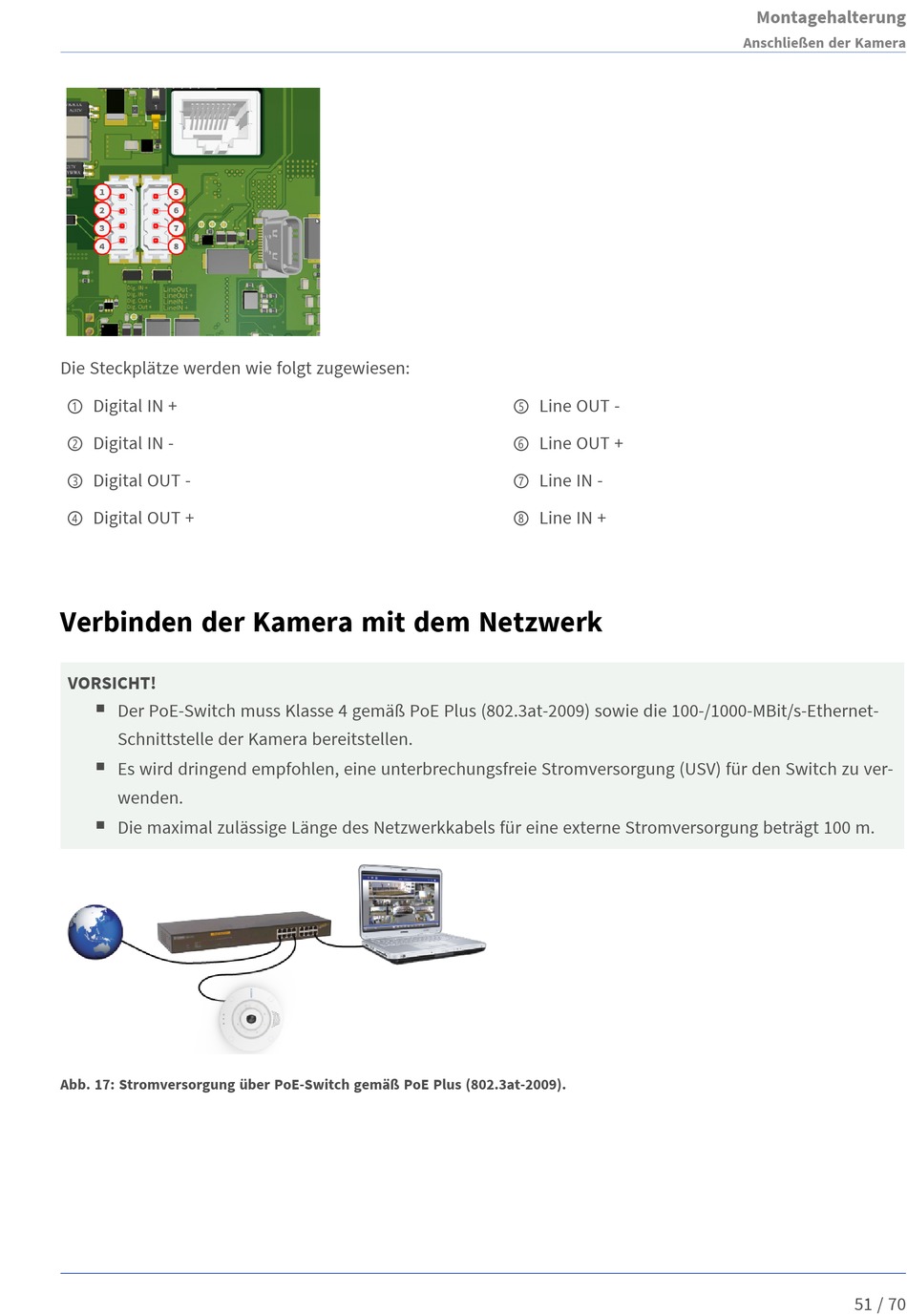

Die Steckplätze werden wie folgt zugewiesen:
Digital IN +
①
Digital IN -
②
Digital OUT -
③
Digital OUT +
④
Verbinden der Kamera mit dem Netzwerk
VORSICHT!
n
Der PoE-Switch muss Klasse 4 gemäß PoE Plus (802.3at-2009) sowie die 100-/1000-MBit/s-Ethernet-
Schnittstelle der Kamera bereitstellen.
n
Es wird dringend empfohlen, eine unterbrechungsfreie Stromversorgung (USV) für den Switch zu ver-
wenden.
n
Die maximal zulässige Länge des Netzwerkkabels für eine externe Stromversorgung beträgt 100 m.
Abb. 17: Stromversorgung über PoE-Switch gemäß PoE Plus (802.3at-2009).
Line OUT -
⑤
Line OUT +
⑥
Line IN -
⑦
Line IN +
⑧
