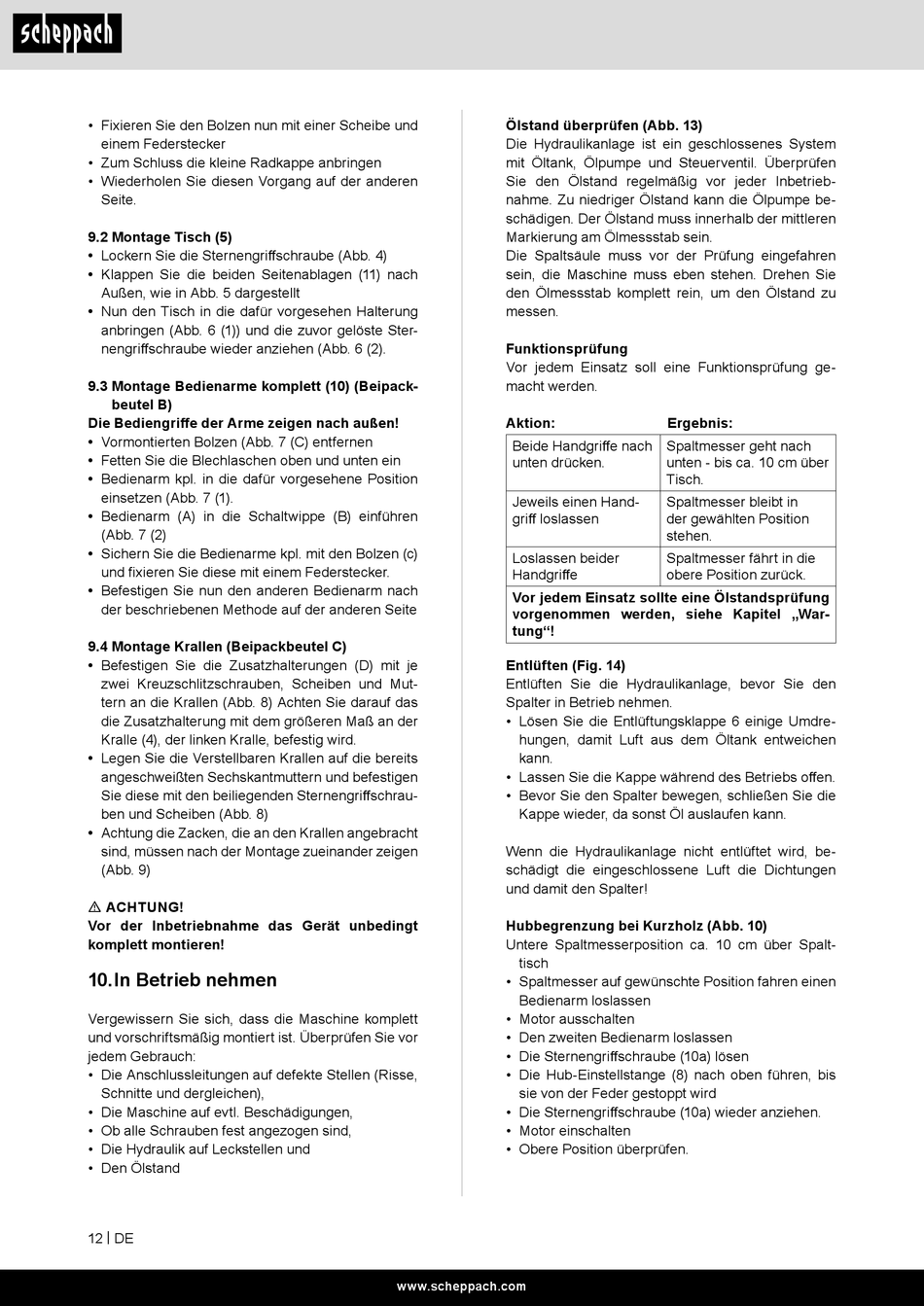

• Fixieren Sie den Bolzen nun mit einer Scheibe und
einem Federstecker
• Zum Schluss die kleine Radkappe anbringen
• Wiederholen Sie diesen Vorgang auf der anderen
Seite.
9.2 Montage Tisch (5)
• Lockern Sie die Sternengriffschraube (Abb. 4)
• Klappen Sie die beiden Seitenablagen (11) nach
Außen, wie in Abb. 5 dargestellt
• Nun den Tisch in die dafür vorgesehen Halterung
anbringen (Abb. 6 (1)) und die zuvor gelöste Ster-
nengriffschraube wieder anziehen (Abb. 6 (2).
9.3 Montage Bedienarme komplett (10) (Beipack-
beutel B)
Die Bediengriffe der Arme zeigen nach außen!
• Vormontierten Bolzen (Abb. 7 (C) entfernen
• Fetten Sie die Blechlaschen oben und unten ein
• Bedienarm kpl. in die dafür vorgesehene Position
einsetzen (Abb. 7 (1).
• Bedienarm (A) in die Schaltwippe (B) einführen
(Abb. 7 (2)
• Sichern Sie die Bedienarme kpl. mit den Bolzen (c)
und fixieren Sie diese mit einem Federstecker.
• Befestigen Sie nun den anderen Bedienarm nach
der beschriebenen Methode auf der anderen Seite

9.4 Montage Krallen (Beipackbeutel C)

• Befestigen Sie die Zusatzhalterungen (D) mit je
zwei Kreuzschlitzschrauben, Scheiben und Mut-
tern an die Krallen (Abb. 8) Achten Sie darauf das
die Zusatzhalterung mit dem größeren Maß an der
Kralle (4), der linken Kralle, befestig wird.
• Legen Sie die Verstellbaren Krallen auf die bereits
angeschweißten Sechskantmuttern und befestigen
Sie diese mit den beiliegenden Sternengriffschrau-
ben und Scheiben (Abb. 8)
• Achtung die Zacken, die an den Krallen angebracht
sind, müssen nach der Montage zueinander zeigen
(Abb. 9)
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!

10. In Betrieb nehmen

Vergewissern Sie sich, dass die Maschine komplett
und vorschriftsmäßig montiert ist. Überprüfen Sie vor
jedem Gebrauch:
• Die Anschlussleitungen auf defekte Stellen (Risse,
Schnitte und dergleichen),
• Die Maschine auf evtl. Beschädigungen,
• Ob alle Schrauben fest angezogen sind,
• Die Hydraulik auf Leckstellen und
• Den Ölstand
12 | DE
Ölstand überprüfen (Abb. 13)
Die Hydraulikanlage ist ein geschlossenes System
mit Öltank, Ölpumpe und Steuerventil. Überprüfen
Sie den Ölstand regelmäßig vor jeder Inbetrieb-
nahme. Zu niedriger Ölstand kann die Ölpumpe be-
schädigen. Der Ölstand muss innerhalb der mittleren
Markierung am Ölmessstab sein.
Die Spaltsäule muss vor der Prüfung eingefahren
sein, die Maschine muss eben stehen. Drehen Sie
den Ölmessstab komplett rein, um den Ölstand zu
messen.
Funktionsprüfung
Vor jedem Einsatz soll eine Funktionsprüfung ge-
macht werden.
Aktion:
Beide Handgriffe nach
unten drücken.
Jeweils einen Hand-
griff loslassen
Loslassen beider
Handgriffe
Vor jedem Einsatz sollte eine Ölstandsprüfung
vorgenommen werden, siehe Kapitel „War-
tung"!
Entlüften (Fig. 14)
Entlüften Sie die Hydraulikanlage, bevor Sie den
Spalter in Betrieb nehmen.
• Lösen Sie die Entlüftungsklappe 6 einige Umdre-
hungen, damit Luft aus dem Öltank entweichen
kann.
• Lassen Sie die Kappe während des Betriebs offen.
• Bevor Sie den Spalter bewegen, schließen Sie die
Kappe wieder, da sonst Öl auslaufen kann.
Wenn die Hydraulikanlage nicht entlüftet wird, be-
schädigt die eingeschlossene Luft die Dichtungen
und damit den Spalter!
Hubbegrenzung bei Kurzholz (Abb. 10)
Untere Spaltmesserposition ca. 10 cm über Spalt-
tisch
• Spaltmesser auf gewünschte Position fahren einen
Bedienarm loslassen
• Motor ausschalten
• Den zweiten Bedienarm loslassen
• Die Sternengriffschraube (10a) lösen
• Die Hub-Einstellstange (8) nach oben führen, bis
sie von der Feder gestoppt wird
• Die Sternengriffschraube (10a) wieder anziehen.
• Motor einschalten
• Obere Position überprüfen.
www.scheppach.com
Ergebnis:
Spaltmesser geht nach
unten - bis ca. 10 cm über
Tisch.
Spaltmesser bleibt in
der gewählten Position
stehen.
Spaltmesser fährt in die
obere Position zurück.
