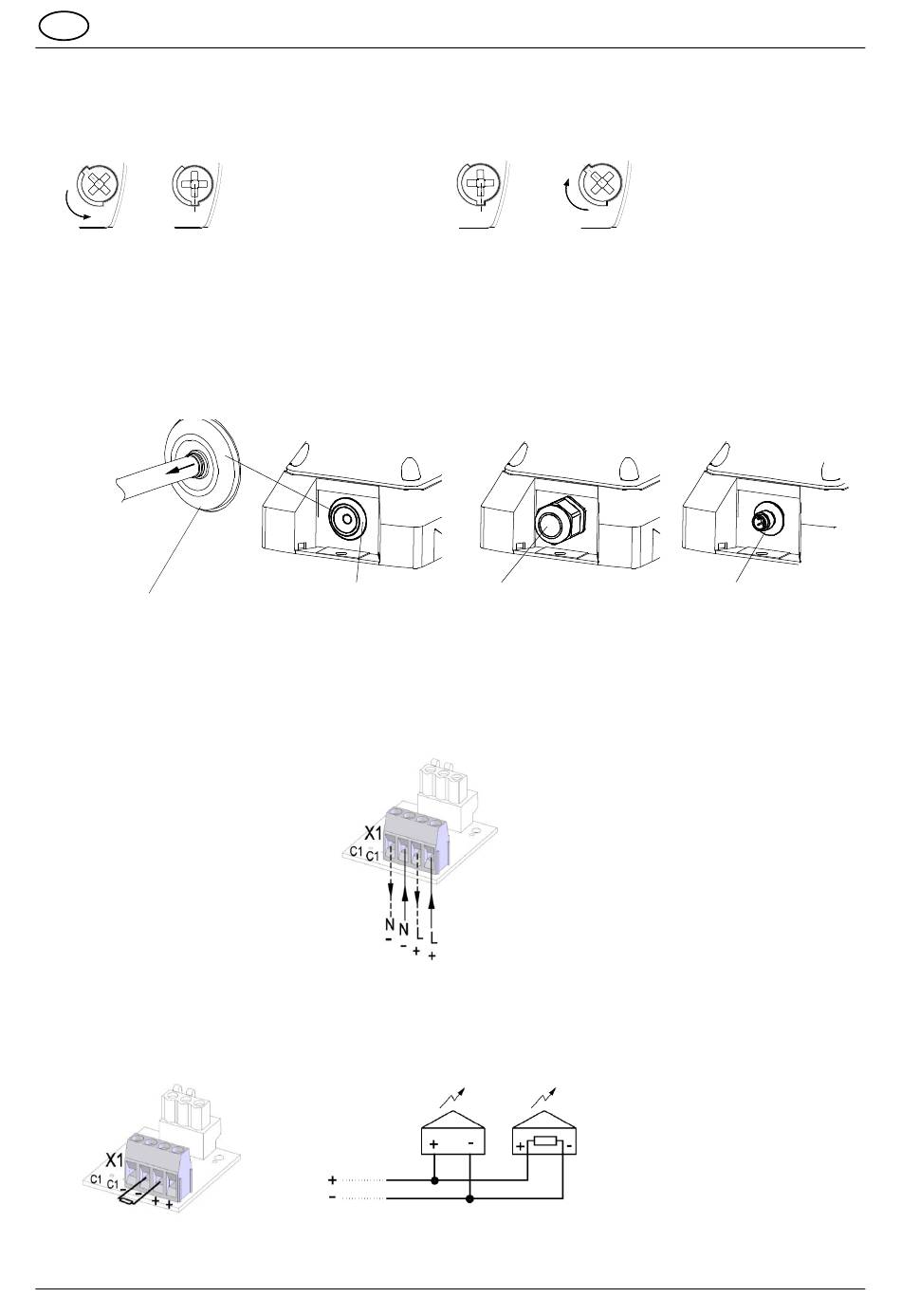

Apertura dell'alloggiamento
1. 2.
3/8
L'attrezzatura non viene fornita chiusa.
I sigilli di garanzia per le viti dell'alloggiamento sono disponibili come accessorio.
Ingressi dei cavi
La membrana compresa nella fornitura può essere sostituita da un pressacavo o da un connettore M12 con
flangia M20.
➢ Montare solo pressacavi con protezione minima IP66 e nelle apposite aperture.
Se il diametro del cavo è inferiore a 7 mm, usare un pressacavo con protezione adeguata.
IP66 solo se la parte a imbuto
della membrana è rivolta
verso l'esterno.
Dopo aver montato il cavo, to-
gliere i residui della membrana.
6.2

Collegamento elettrico

➢ Rispettare le
Istruzioni di
Collegamento tensione
Tutti i terminali sono disponibili in duplicato. Così, può essere eseguito un semplice cablaggio
Nota: Gli apparecchi sono dotati di protezione da inversione di polarità. Se la polarità dei collegamenti è inver-
tita, l'attrezzatura non funziona.
6.3

Resistenza di monitoraggio della linea (1kOhm)

➢ La resistenza di monitoraggio della linea deve essere montata sull'ultimo apparecchio.
➢ Togliere le resistenze non necessarie.
05/2022
Allentando le quattro
viti presenti sul co-
perchio è possibile ri-
muovere la parte su-
periore.
Membrana IP66
(compresa)
sicurezza.!
ca:
operativa
cc:
Manuale d'uso PY X-L-15-CPR
Chiusura dell'alloggiamento
1. 2.
3/8
Pressacavo
IP 66 (Opzione)
Pagina 4 / 6
Per chiudere l'allog-
giamento, portare le
viti del coperchio in
posizione finale fino
all'incastro.
Connettore M12 IP66,
per attrezzature a bassis-
sima tensione
(Opzione)
.
086200005
