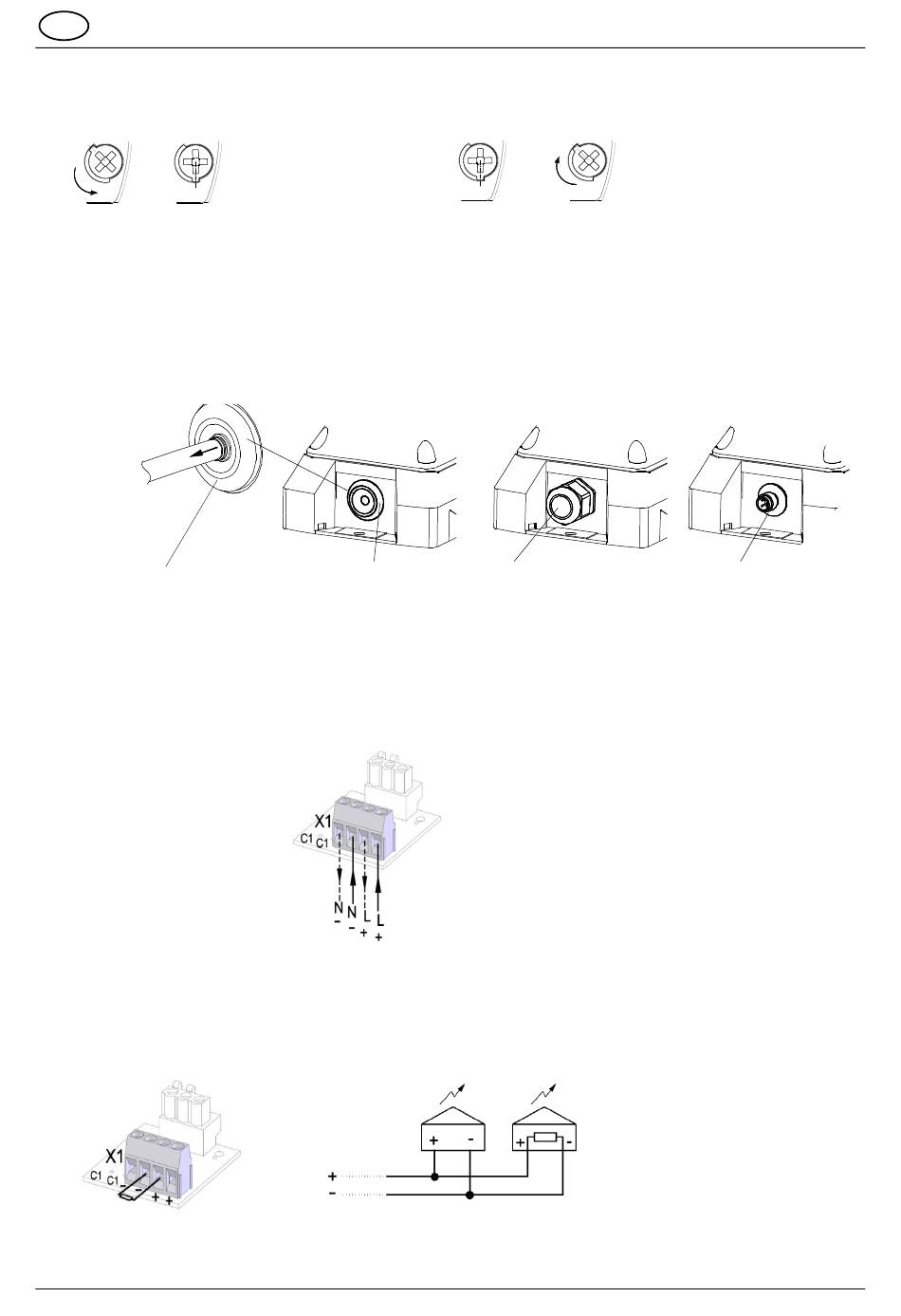

Ouverture du boîtier
1. 2.
3/8
À la livraison, l'appareil n'est pas verrouillé.
Des bouchons de plombier sont disponibles dans les accessoires pour les vis du boîtier.
Passage des câbles
Le raccord fileté à membrane fourni peut être remplacé par un presse-étoupes à vis ou par un connecteur M12
avec une bride de dimension M20.
➢ Veuillez ne monter que des presse-étoupes ayant un type de protection supérieur ou égal à IP66 au ni-
veau des perçages prévus à cet effet.
En cas d'utilisation câbles de diamètre < 7 mm, veuillez prévoir un raccord de câble équipé d'un type de pro-
tection suffisant.
Protection IP66 seulement lorsque
l'entonnoir de la membrane est
orienté vers l'extérieur.
Après le montage du câble veuillez
enlever le reste de la membrane.
6.2 Branchement électrique
➢ Tenir compte des
Le branchement électrique se fait sur la platine de raccordement, dans la partie inférieure.
Raccordement de la
tension de service
Toutes les bornes sont disponibles en double. Ainsi, il est possible de procéder à un simple raccordement
Remarque : les appareils sont dotés d'une protection contre l'inversion de polarité.
Pas de fonctionnement en cas d'inversion de la polarité.
6.3 Résistance pour la surveillance de ligne (1kOhm):
➢ Veillez à toujours installer la résistance pour la surveillance de ligne sur le dernier appareil.
➢ Ôtez les résistances qui ne sont pas nécessaires.
05/2022
La partie supérieure
peut être retirée en
desserrant les quatre
vis du couvercle.
Raccord fileté à mem-
brane IP66
(fourni)
Consignes de sécurité
CA
: CC
:
Instructions de service
1.
3/8
Presse-étoupes
IP66 (option)
!
Page 4 / 5
PY X-L-15-CPR
Fermeture du boîtier
2.
Le boîtier se referme en
tournant les vis du cou-
vercle jusqu'à la position
finale de verrouillage.
Connecteur M12 IP66, pour
appareils à très basse ten-
sion (option)
086200005
