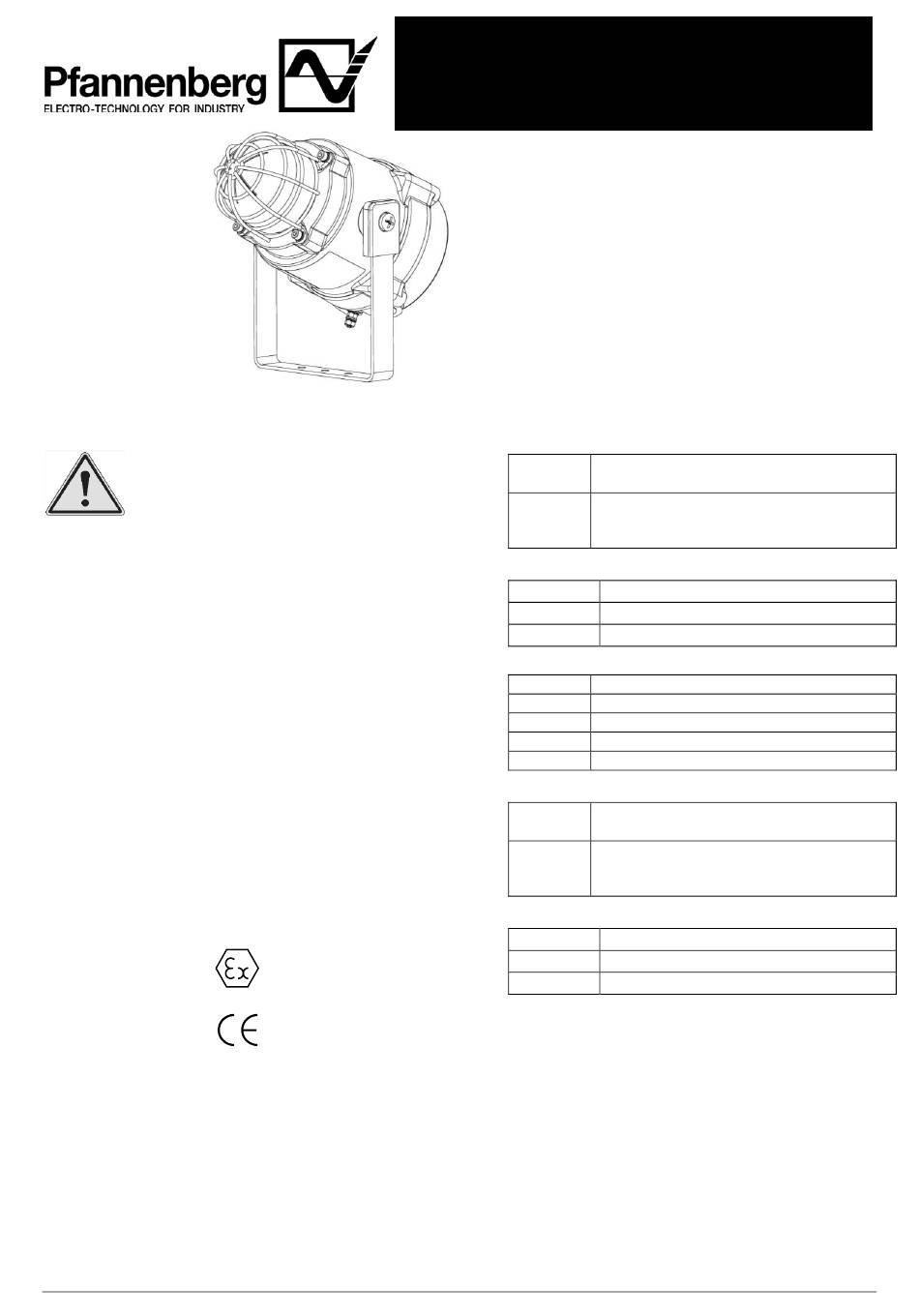

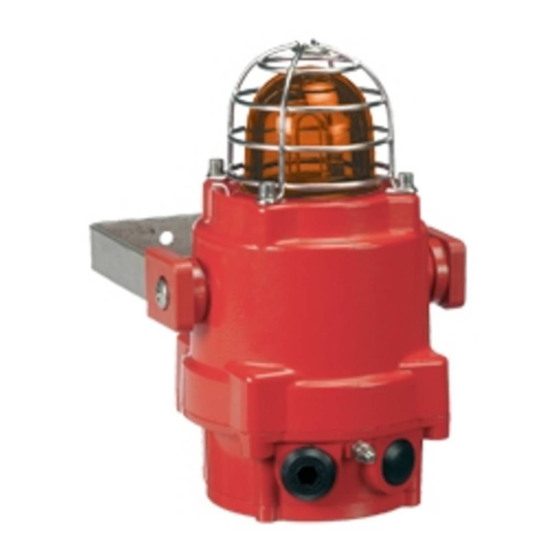

Pfannenberg BExBG05E-P Bedienungsanleitung

1) WARNUNGEN
• NICHT ÖFFNEN WENN EXPLOSIVE ATMO-
SPHÄRE VORHANDEN IST
• GERÄT NICHT ÖFFNEN WENN UNTER
SPANNUNG
• GEFAHR ELKTROSTATISCHER ENTLA-
DUNG. NUR MIT FEUCHTEM TUCH REINI-
GEN
• DECKELSCHRAUBEN KLASSE A4-80
• NUR HITZEBESTÄNDIGE KABEL UND KA-
BELVERSCHRAUBUNGEN (ZUGELASSEN
BIS 110°C) BEI UMGEBUNGSTEMPERATU-
REN ÜBER 40°C VERWENDEN
2) Einstufung und Kennzeichnung
Alle Geräte sind mit einem Typenschild mit folgenden wichti-
gen Informationen gekennzeichnet:
Typen: BExBG05E-P
Nennspannung: DC-Geräte
AC-Geräte
Kennzeichnung:
II 2G Ex db IIC T5 Gb Ta. -50°C bis +40°C
II 2G Ex db IIC T4 Gb Ta. -50°C bis +60°C
II 2D Ex tb IIIC T93°C Db Ta. -50°C bis +40°C
II 2D Ex tb IIIC T108°C Db Ta. -50°C bis +55°C
II 2D Ex tb IIIC T113°C Db Ta. -50°C bis +60°C
Zertifikat-Nr.
KEMA 01ATEX2030 X
Epsilon x
Gerätegruppe und Kate-
gorie:
CE-Kennzeichnung
Nr. Zertifizierungs-
stelle
Pfannenberg GmbH · Werner Witt-Straße 1 · D-21035 Hamburg · Tel.: 040/7 34 12-0 · www.pfannenberg.com
03/2022
BEDIENUNGSANLEITUNG (ATEX)
Zur Verwendung in Umgebungen mit entzündlichen
12V oder 24V oder 48V
115V oder 230V
II 2G
II 2D
0344
BExBG05E-P XENON LEUCHTE
Gasen und Stäuben
BExBG05E-P
Die Geräte können in den folgenden Umgebungen und un-
ter folgenden Bedingungen eingesetzt werden:
Klassifizierung des Gasbereichs:
Auftreten von explosionsfähigem Gas/Luft-
Zone 1
Gemisch im Normalbetrieb möglich.
Auftreten von explosionsfähigem Gas/Luft-
Zone 2 Gemisch im Normalbetrieb unwahrscheinlich,
falls doch auftretend, dann nur kurzzeitig.
Gasgruppen:
Gruppe IIA Propan
Gruppe IIB Äthylen
Gruppe IIC Wasserstoff und Acetylen
Temperaturklassifizierung:
T1 450ºC
T2 300ºC
T3 200ºC
T4 135ºC
T5 100ºC (bis +40ºC Umgebungstemperatur)
Klassifizierung des Staubbereichs:
Auftreten von explosionsfähigem Staub/Luft-
Zone 21
Gemisch im Normalbetrieb möglich.
Auftreten von explosionsfähigem Staub/Luft-
Zone 22 Gemisch im Normalbetrieb unwahrscheinlich,
falls doch auftretend, dann nur kurzzeitig.
Staubgruppen
Gruppe IIIA Brennbare Stäube
Gruppe IIIB Nichtleitende Stäube
Gruppe IIIC Leitende Stäube
Maximale Oberflächentemperatur bei Staub-Anwendungen:
93ºC bei +40ºC Umgebungstemperatur
108ºC bei +55ºC Umgebungstemperatur
113ºC bei +60ºC Umgebungstemperatur
IP-Schutzart: IP66/67 gemäß EN/IEC60529 und IP6X
gemäß EN/IEC60079-0, EN/IEC60079-31
Gerätekategorie:
Geräteschutzniveau:
Umgebungstemperaturbereich:
-50°C bis +60°C Gasgruppen IIA, IIB und IIC
-50°C bis +60°C Staubgruppen IIIA, IIIB und IIIC
Seite 1 / 5
2G / 2D
Gb / Db
30017-015-2f
