ru

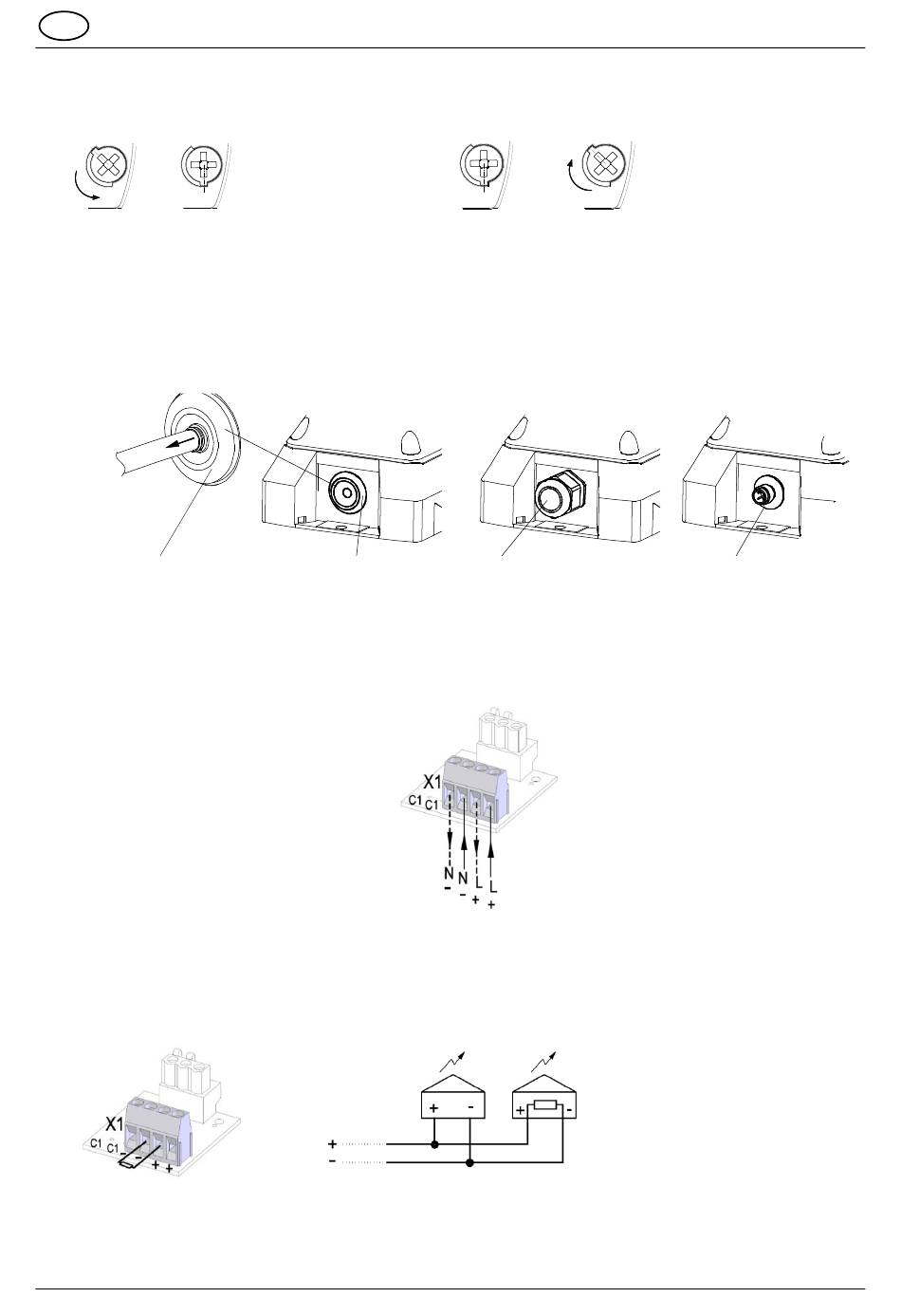

Открытие корпуса
1.
2.
3/8
Устройство поставляется в незакрытом состоянии.
Заглушки для пломбирования винтов корпуса можно приобрести в виде дополнительного оборудования.
Кабельные вводы
Входящий в комплект поставки мембранный ниппель можно заменить кабельным вводом или штекер-
ным соединителем M12 с размером фланца M20.
➢ Монтировать только кабельные вводы со степенью защиты минимум IP66 в соответствующих от-
верстиях.
В случае кабелей диаметром < 7 мм использовать кабельный ввод с достаточной степенью защиты.
IP 66 только с воронкой мем-
браны, обращенной наружу.
После монтажа кабеля
удалить остатки мембраны.
Подключение к электросети
6.2
➢ Соблюдать указания
Подключение рабочего
Все клеммы имеют двойное исполнение, что упрощает монтаж электропроводки.
Указание: Устройства, работающие от напряжения пост. тока, оснащены защитой против инверсии по-
лярности. Нет функционирования при инверсии полярности соединений.
Резистор контроля цепи (1kOhm)
6.3
➢ Всегда устанавливайте сопротивление контроля исправности линии в последнем устройстве.
➢ Удалить ненужные сопротивления.
05/2022
Руководство по эксплуатации PY X-L-15-CPR
Ослабив четыре
винта крышки, можно
снять верхнюю часть
Мембранный ниппель
IP 66
(Входит в комплект
поставки)
Указания по технике
Переменный
напряжения
Постоянный
1.
3/8
Кабельный ввод
IP 66
(Опция)
безопасности!
ток:
ток:
Страница 4 / 6
Закрытие корпуса
2.
Закрыть корпус, повернув
винты крышки до конеч-
ного положения, пока они
не зафиксируются.
Штекерный соединитель
M12 IP 66, для низковольт-
ных устройств
(Опция)
086200005
