3.5

LCD/Touchscreen

Die Flüssigkristallanzeige (LCD) bzw. der Touchscreen befindet sich an der Gerätevorderseite in der
oberen Mitte. Die Anzeige verfügt über die Informationsfenster und Bildschirmtasten, welche dem
Benutzer die Ausführung der routinemäßigen Betriebsabläufe ermöglichen.
Die LCD-Anzeige bzw. der Touchscreen ist in
Während der Inbetriebnahme des Geräts und des Selbsttests wird die Startanzeige angezeigt. Sobald
das Gerät vollständig hochgefahren ist, erscheint die Auswahlanzeige. Die übrigen Anzeigen erscheinen
während der Durchführung der verschiedenen Vorgänge.
Touchscreen nicht mit Stiften oder scharfen Gegenständen berühren. Der Touchscreen kann dadurch
beschädigt werden. Die Tasten mit der Fingerspitze, einem Fingernagel oder mit der Radiergummiseite
eines Bleistifts antippen, um die Felder präzise anwählen zu können und den Bildschirm dabei nicht zu
beschädigen.
Die LCD-Anzeige ist so programmiert, dass sie nach 30 Minuten ohne Aktivität automatisch dunkel
wird. Tippen Sie auf eine beliebige Bildschirmstelle, um zur normalen Helligkeit zurückzukehren.
Weitere Angaben zu den Anzeigen bietet der
3.6 Datenkabelanschlüsse
Am BD Phoenix™ AP-Gerät befinden sich an der Vorderseite rechts zwei Datenkabelanschlüsse.
Der Anschluss links ist ein USB-Anschluss, der zur Installation von Software-Aktualisierungen und
Speicherung von Ereignisprotokollen auf einen Wechseldatenträger verwendet wird. Der Anschluss
rechts ist ein serieller Anschluss. Dieser darf nur von BD-Kundendienstmitarbeitern verwendet werden.
Abbildung 3-1
Abschnitt 5 –

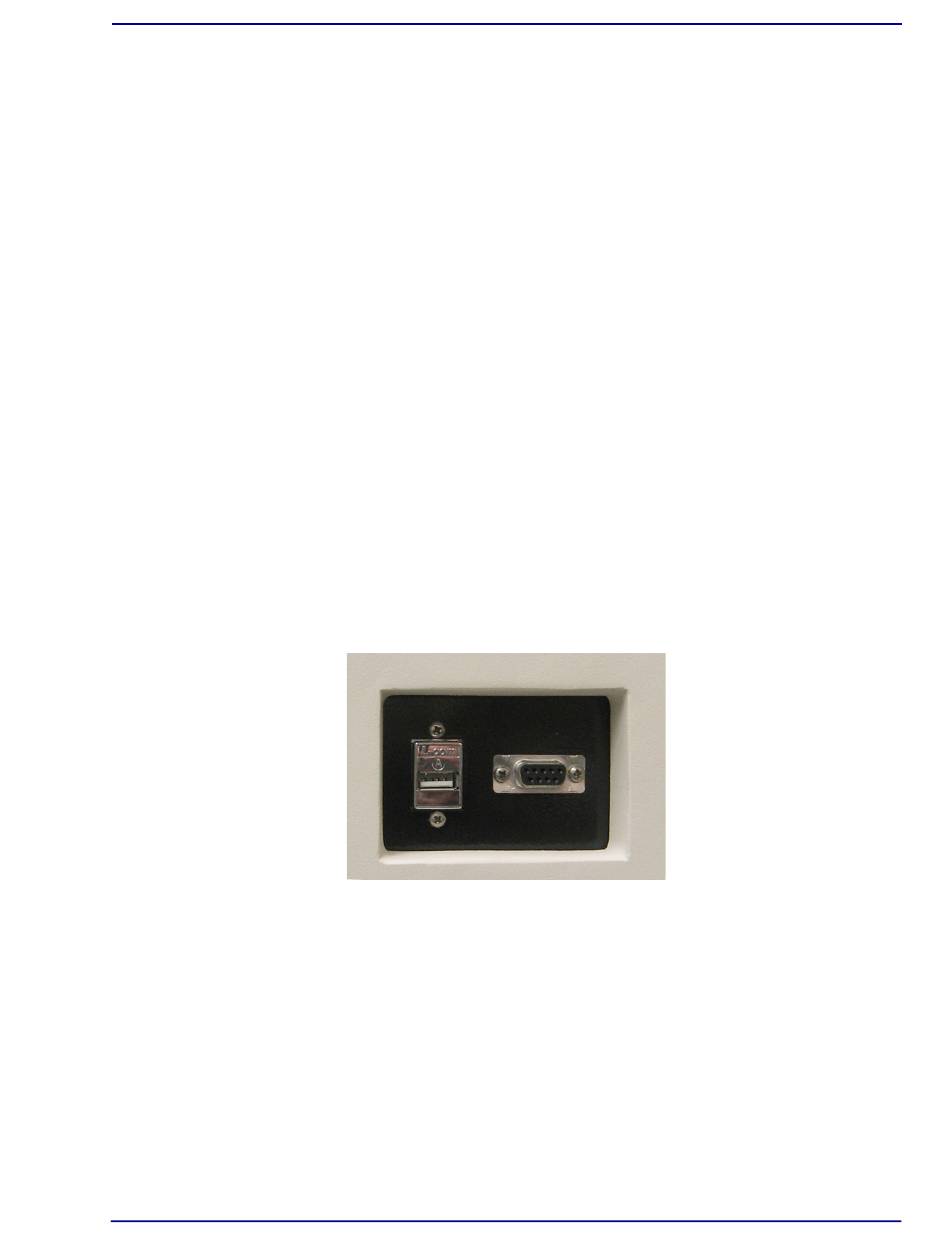

Abbildung 3-4 – USB- und serieller Anschluss
Bedienelemente und Anzeigelampen
dargestellt.
Referenzmaterial.
