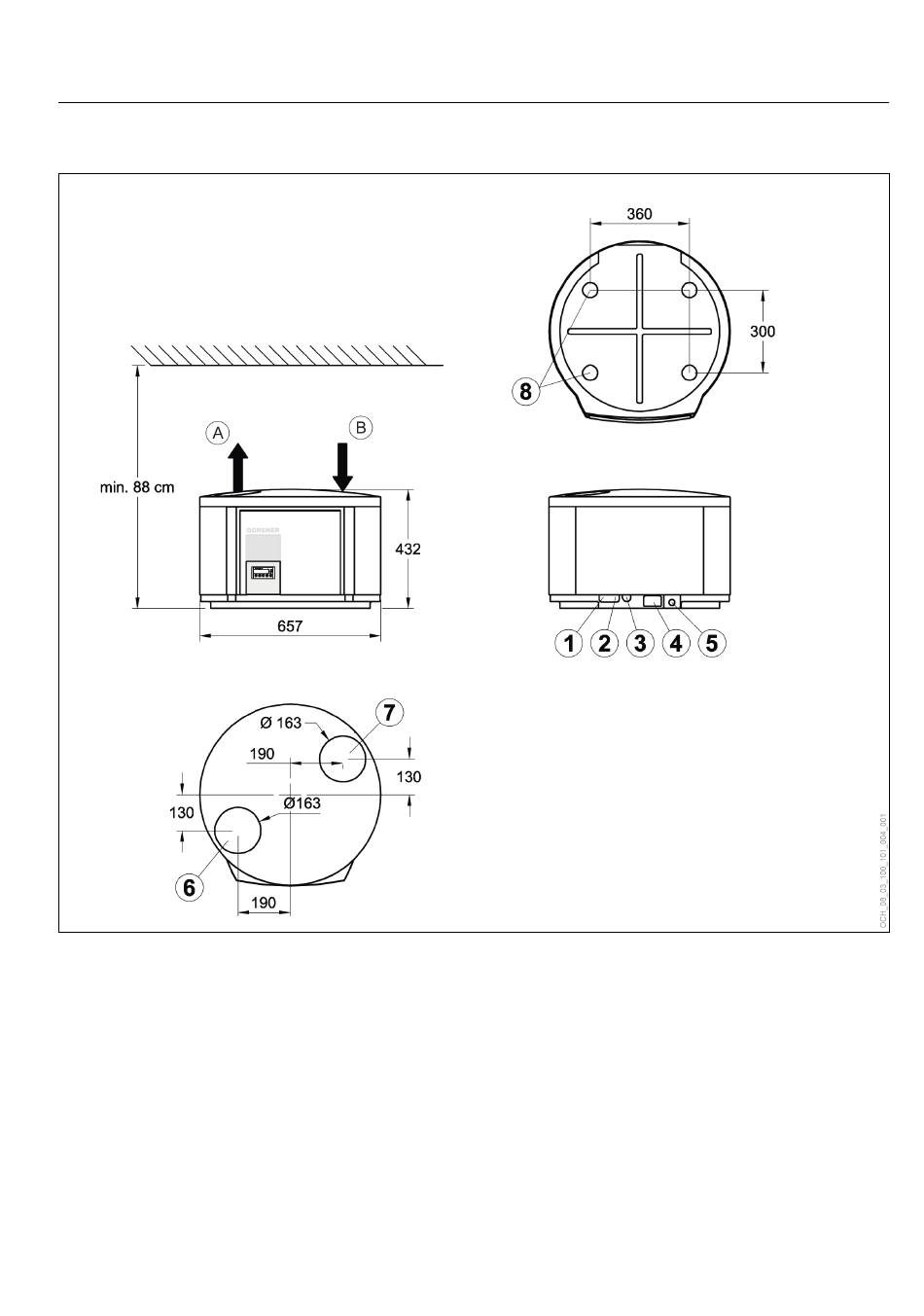

14.8 Abmessungen und Anschlüsse
1 Warmwasser-Rücklauf, IG 3/4" (Verschraubung
flachdichtend)
2 Warmwasser - Vorlauf, IG 3/4" (Verschraubung
flachdichtend)
3 Kondenswasser-Abfluss DN 20
4 Kabeldurchführung
5 Netzkabel mit Schukostecker
6 Fortluft - Luftaustritt (Rohranschluss DN 160 über
Nippel oder Bogen mit Dichtlippen)
7 Abluft - Lufteintritt (siehe 6.)
8 Befestigungspunkte (4 Stk.) bei Montage
Wandkonsole
A Fortluft
B Abluft
