9.4.2 LED-Anzeige für den Gerätestatus – Bedeutung der Farben

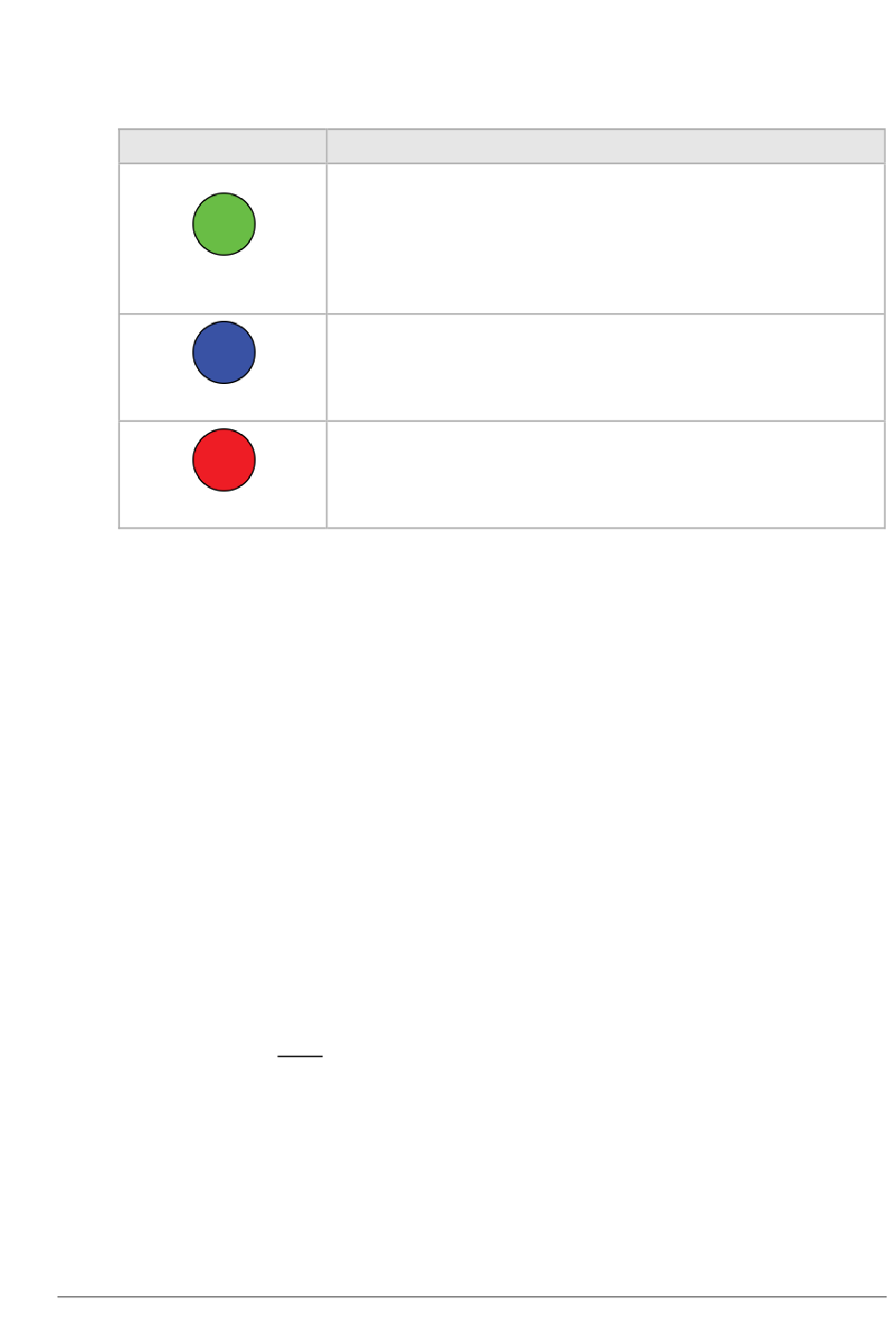

Farbe der LED
grün
blau
rot
9.4.3 Schlüsselschalter der Wallbox
9.4.4 Ladesteckdose Typ 2 bzw. Halter für Typ 2-Ladestecker
Betriebsanleitung
Bedeutung
•
Die Wallbox ist einsatzbereit.
•
Die Wallbox ist mit dem zu ladenden Elektrofahrzeug
verbunden.
•
Die Kommunikation zum Elektrofahrzeug wurde noch nicht
aufgebaut.
•
Das Ladekabel ist mit dem Elektrofahrzeug verbunden und
die Kommunikation wurde aufgebaut.
•
Das Elektrofahrzeug wird geladen.
•
Die Wallbox hat eine Störung erkannt.
•
Der Schlüsselschalter kann in die Positionen „0" und „1" gedreht werden.
Der Schlüssel kann in beiden Positionen ausgesteckt werden.
•
In Verbindung mit den Speichersystemen von E3/DC, kann das
Ladeverhalten der Wallbox über die Einstellung eines Software-
Parameters bestimmt werden:
Haben Sie softwareseitig die Einstellung „Sonnen-Modus" gewählt, kann
über den Schlüsselschalter zwischen Sonnenmodus und Mischbetrieb
gewechselt werden.
Die Einzelheiten entnehmen Sie bitte dem Kapitel „Die Funktion Wallbox",
S. 77ff. dieser Anleitung.
•
Die Wallbox-Variante ohne fest angeschlagenes Ladekabel enthält eine
Typ 2-Steckdose.
•
Die Wallbox-Varianten mit fest angeschlagenem Ladekabel enthalten
keine Typ 2-Steckdose.
Statt der Steckdose ist ein Halter (Blinddose) für den Typ 2-Ladestecker
angebracht.
