6 Montage
40 WEC | 2020-04-24 |1.35
1
Standsäule vorbereiten:
–
Die beiden sich gegenüberliegenden Schrauben M5x10 [1] mit einem
Schraubendreher TX20 losdrehen.
–
Den Deckel [2] von der Standsäule abnehmen.
–
Das Seitenteil [3] der Säule anheben und abnehmen.

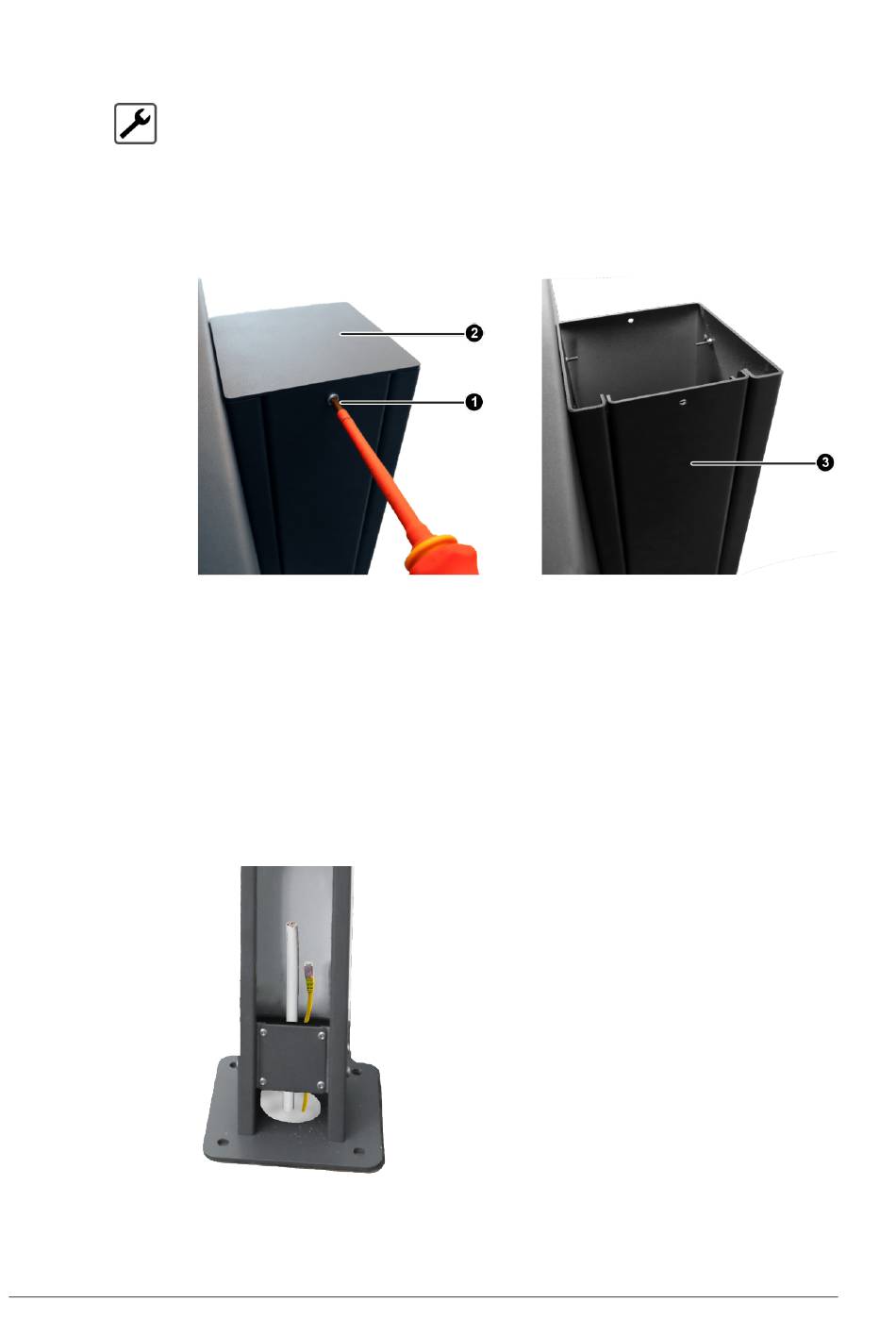

Abb. 16: Standsäule – rechte Seite
2
Kabel in die Standsäule einziehen:
–
Die Standsäule auf den Boden legen.
–
Die AC-Zuleitung und das Ethernet-/LAN-Kabel durch den Sockel
der Standsäule einziehen.
–
Die Standsäule senkrecht aufrichten und auf den Bodenanker
stellen.
Hinweis: Die Kabel dürfen nicht geknickt oder eingequetscht
werden.
Abb. 17: Kabel durch den Sockel der Standsäule einziehen
