E3/DC Wallbox easy connect Betriebsanleitung Seite 41

E3/DC GmbH
Betriebsanleitung
3
Standsäule mit dem Bodenanker verschrauben:
–
Den Sockel der Standsäule mit den mitgelieferten Unterlegscheiben
und Hutmuttern mit dem Bodenanker verschrauben.

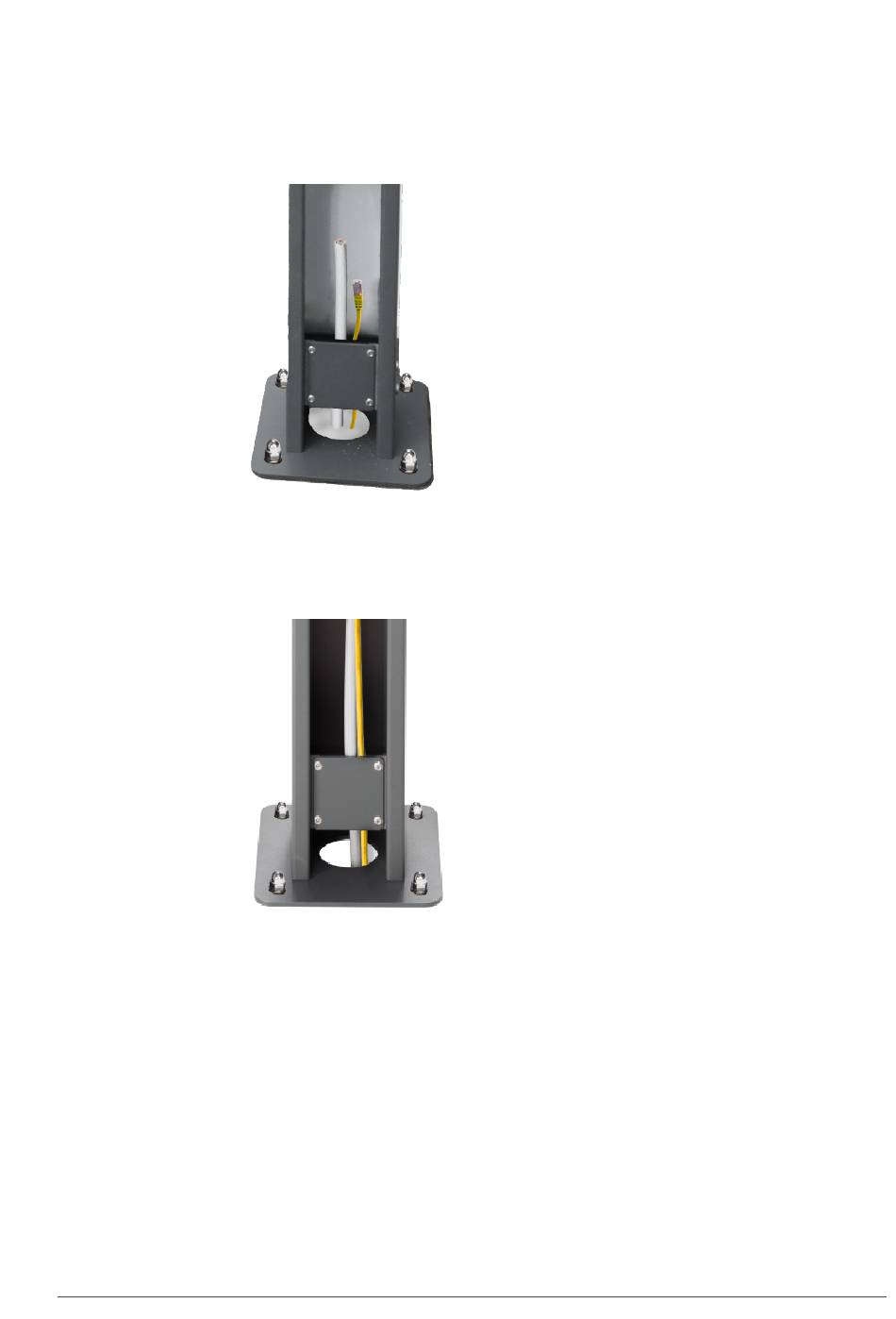

Abb. 18: Verschraubter Sockel der Wallbox
4
Das AC-Zuleitungskabel und das Ethernet-/LAN-Kabel in der Standsäule
nach oben ziehen.
Abb. 19: Kabel in der Standsäule nach oben ziehen
5
Gehäusedeckel der Wallbox öffnen:
–
Die 6 Schlitzschrauben [B] des Gehäusedeckels der Wallbox lösen
und anschließend den Deckel abheben.
Hinweis: Unbedingt darauf achten, im Gehäusedeckel die
Verkabelung der LED-Anzeige nicht zu beschädigen oder
abzureißen!
WEC | 2020-04-24 |1.35
6 Montage
41
