9 Bedienung

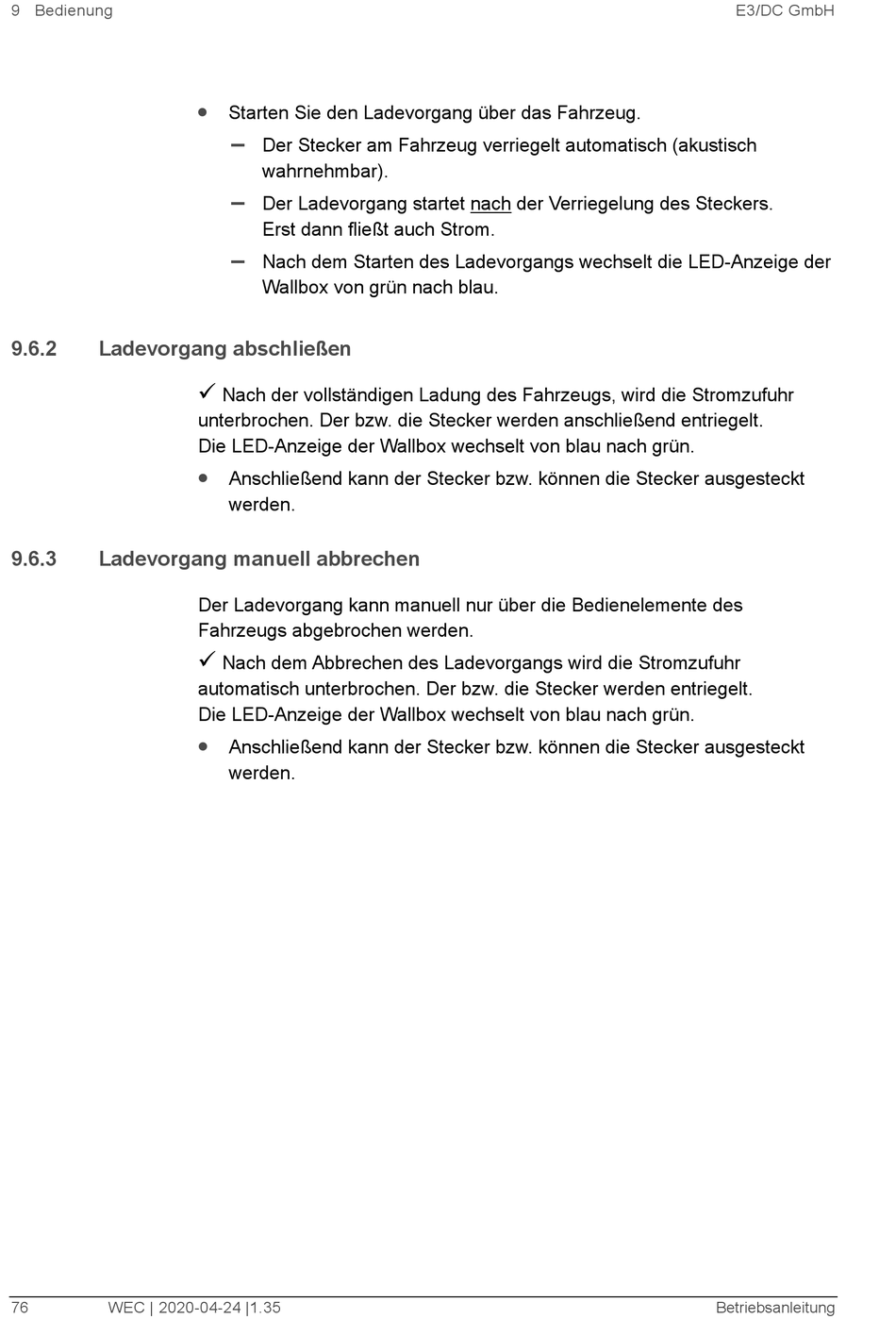

9.6.2 Ladevorgang abschließen
9.6.3

Ladevorgang manuell abbrechen

76 WEC | 2020-04-24 |1.35
•
Starten Sie den Ladevorgang über das Fahrzeug.
–
Der Stecker am Fahrzeug verriegelt automatisch (akustisch
wahrnehmbar).
–
Der Ladevorgang startet nach der Verriegelung des Steckers.
Erst dann fließt auch Strom.
–
Nach dem Starten des Ladevorgangs wechselt die LED-Anzeige der
Wallbox von grün nach blau.

Nach der vollständigen Ladung des Fahrzeugs, wird die Stromzufuhr
unterbrochen. Der bzw. die Stecker werden anschließend entriegelt.
Die LED-Anzeige der Wallbox wechselt von blau nach grün.
•
Anschließend kann der Stecker bzw. können die Stecker ausgesteckt
werden.
Der Ladevorgang kann manuell nur über die Bedienelemente des
Fahrzeugs abgebrochen werden.

Nach dem Abbrechen des Ladevorgangs wird die Stromzufuhr
automatisch unterbrochen. Der bzw. die Stecker werden entriegelt.
Die LED-Anzeige der Wallbox wechselt von blau nach grün.
•
Anschließend kann der Stecker bzw. können die Stecker ausgesteckt
werden.
