8.4 Gerät in Betrieb nehmen

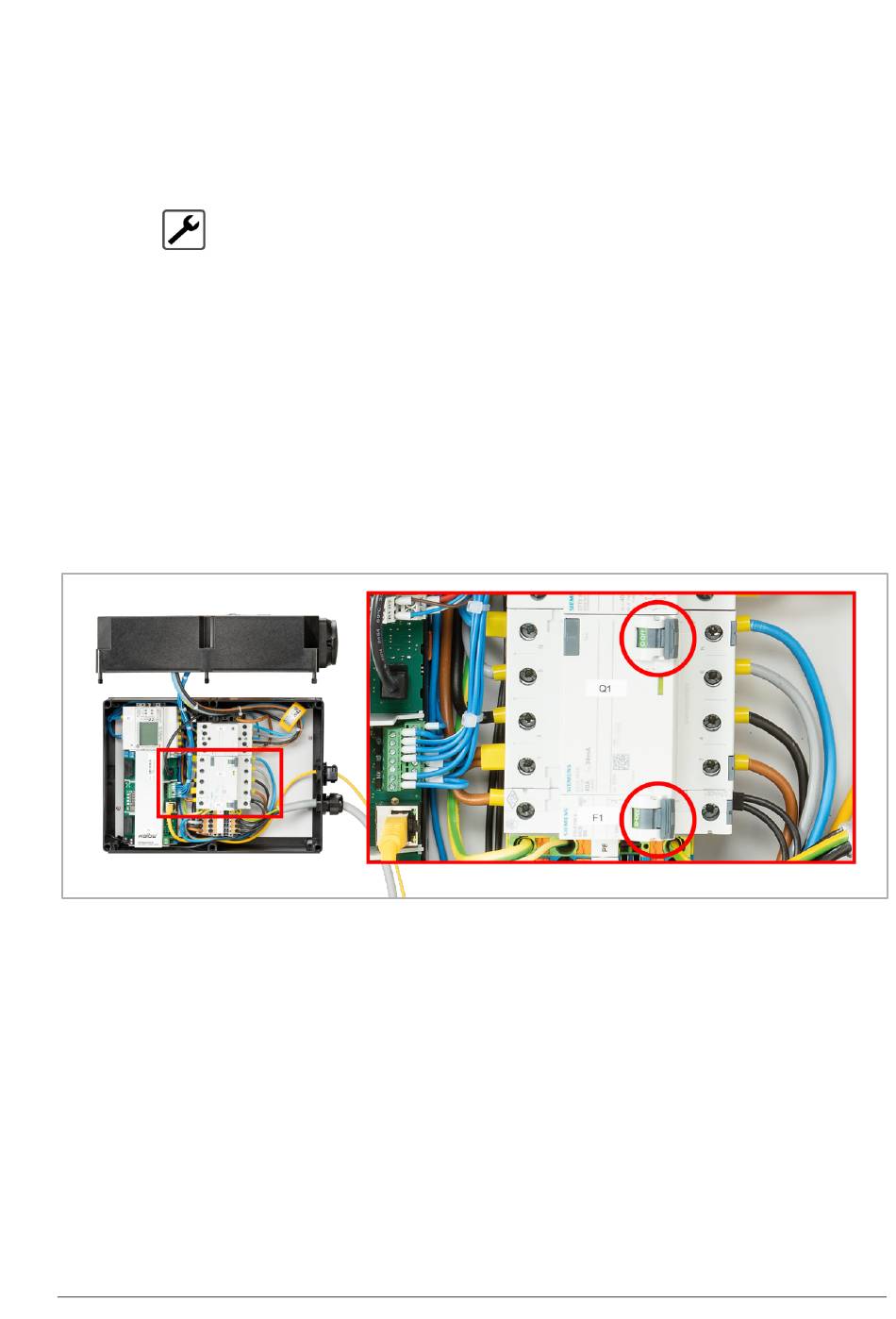

Abb. 33: LS-Automaten der Wallbox (Abbildung zeigt das Wandgerät)
Betriebsanleitung
Das Gerät wird über die zwei LS-Automaten im Inneren der Wallbox
eingeschaltet.
1
Strom einschalten.
2
Die 6 Schlitzschrauben [B] des Gehäusedeckels lösen.
3
Den Gehäusedeckel der Wallbox abheben:
–
Achtung: Unbedingt darauf achten, im Gehäusedeckel die
Verkabelung der LED-Anzeige und ggf. der Ladesteckdose nicht zu
beschädigen oder abzureißen!
4
Die Wallbox durch Umlegen der beiden LS-Automaten in Betrieb setzen.
5
Den Gehäusedeckel der Wallbox wieder aufsetzen und die
6 Schlitzschrauben [B] endfest anschrauben.
–
Achtung: Unbedingt darauf achten, die Verkabelung der LED-
Anzeige und ggf. der Ladesteckdose nicht einzuklemmen!
