Wallbox mit Wandhalter an der Montagewand befestigen

34 WEC | 2020-04-24 |1.35
1
Den Gehäusedeckel der Wallbox öffnen und abheben.
–
Dazu die 6 Schlitzschrauben [B] des Gehäusedeckels lösen und
anschließend den Deckel abheben.
Achtung: Unbedingt darauf achten, im Gehäusedeckel die
Verkabelung der LED-Anzeige und ggf. der Ladesteckdose nicht zu
beschädigen oder abzureißen!
2
Den Wandhalter passend an der Montagewand ansetzen.
3
Den Gehäuseboden der Wallbox auf den Wandhalter aufsetzen.
4
Eine der 4 Halbrundkopfschrauben durch den linken oberen
Befestigungskanal des Gehäusebodens [C] und durch die linke obere
Bohrung des Wandhalters [A] stecken.
5
Die Halbrundkopfschraube zusammen mit dem Gehäuseboden und dem
Wandhalter am Dübel befestigen (nicht endfest).
6
Gehäuseboden und Wandhalter so ausrichten, dass die restlichen
Halbrundkopfschrauben befestigt werden können.
7
Die weiteren 3 Halbrundkopfschrauben durch den Befestigungskanal [C]
stecken.
8
Jetzt alle 4 Halbrundkopfschrauben endfest anziehen.
9
Den Gehäusedeckel aufsetzen und die 6 Schlitzschrauben des Deckels
leicht anziehen (nicht endfest).

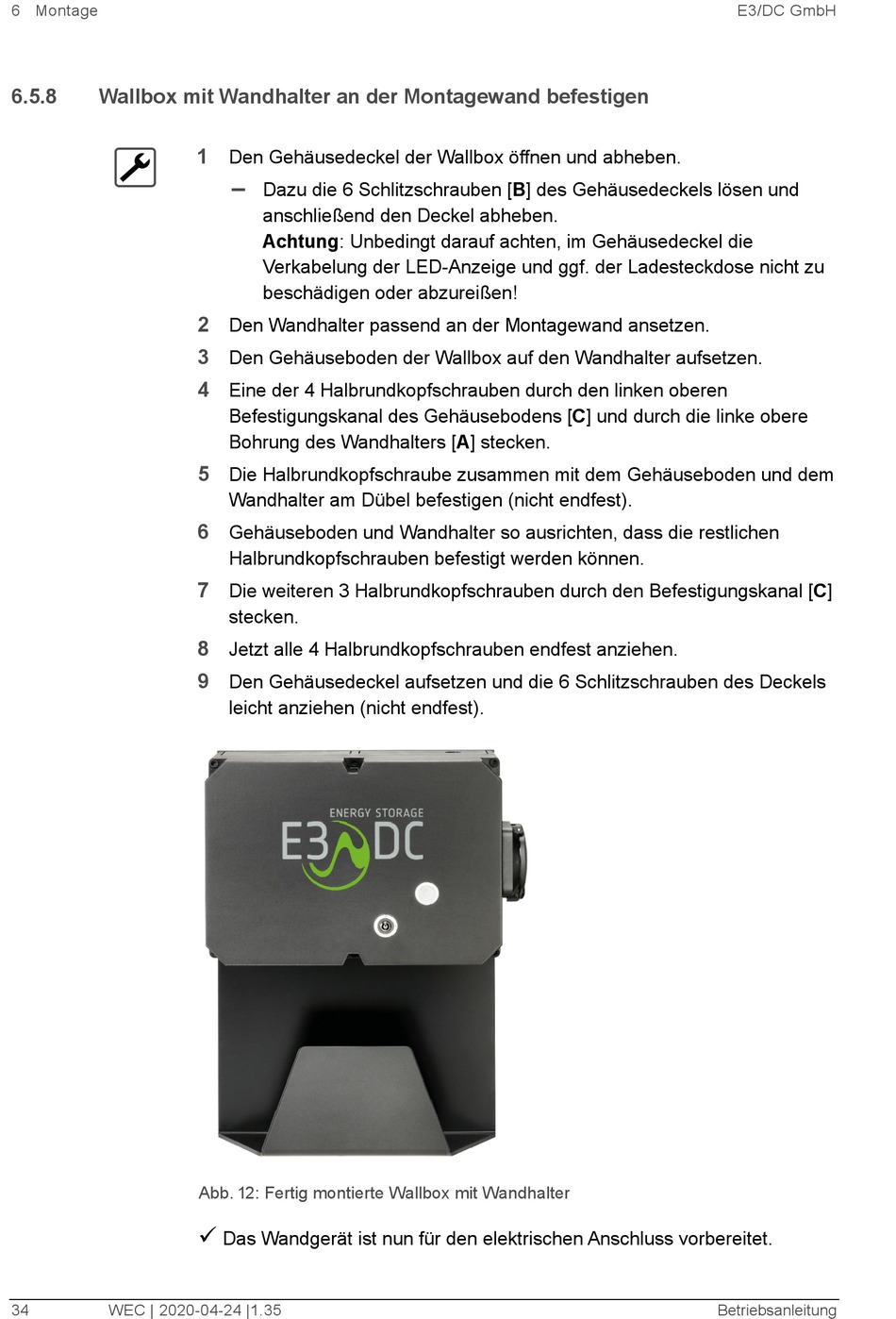

Abb. 12: Fertig montierte Wallbox mit Wandhalter

Das Wandgerät ist nun für den elektrischen Anschluss vorbereitet.
