6 Montage
44 WEC | 2020-04-24 |1.35
3
Standsäule mit dem Fundament verschrauben:
–
Den Sockel der Standsäule als Bohrschablone verwenden und
Löcher in das Betonfundament bohren.
–
Die Standsäule mit geeignetem Verschraubungsmaterial auf dem
Betonfundament verankern.
Zu empfehlen sind hier Bolzen- bzw. Schwerlastanker.

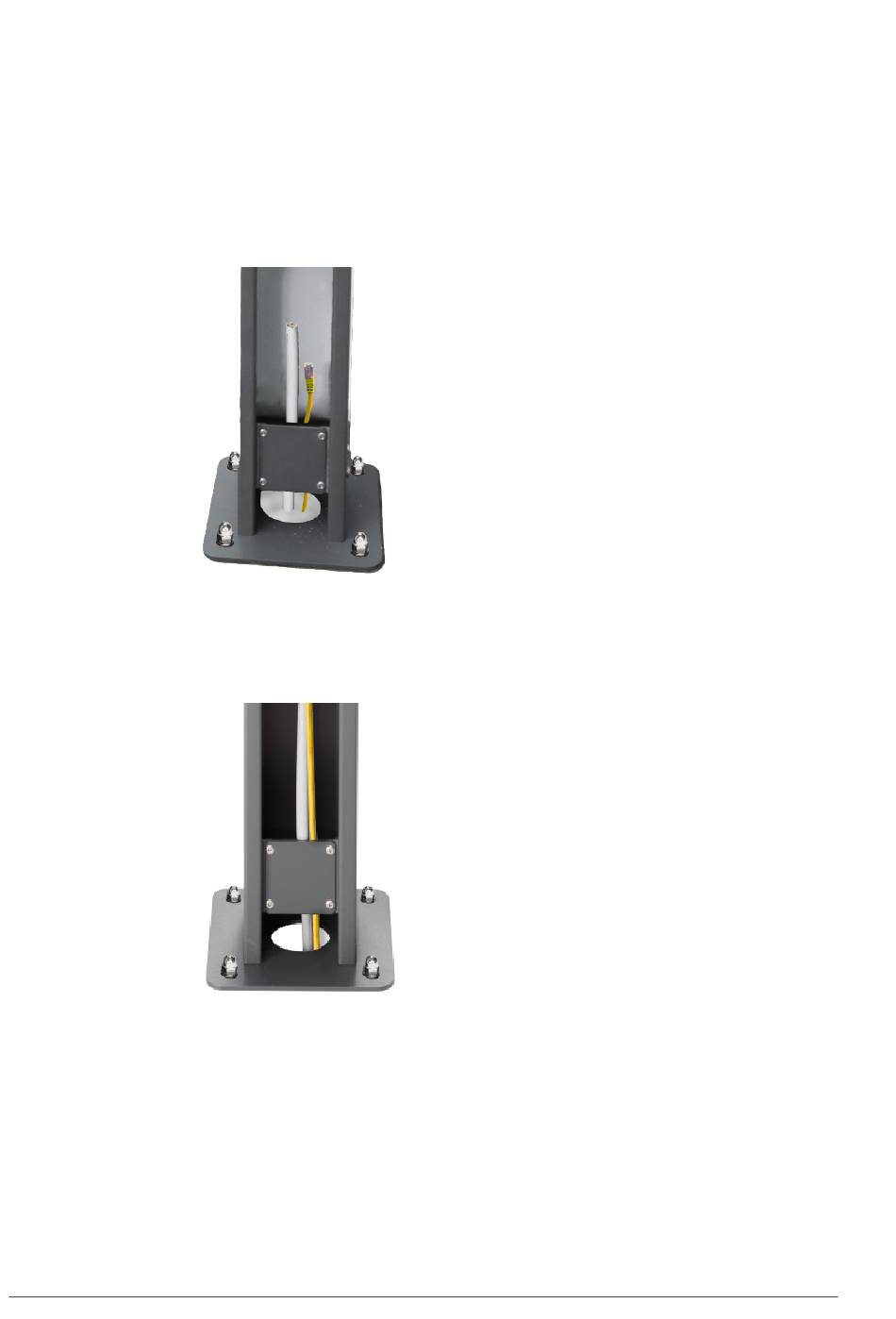

Abb. 23: Verschraubter Sockel der Wallbox
4
Das AC-Zuleitungskabel und das Ethernet-/LAN-Kabel in der Standsäule
nach oben ziehen.
Abb. 24: Kabel in der Standsäule nach oben ziehen
5
Gehäusedeckel der Wallbox öffnen:
–
Die 6 Schlitzschrauben [B] des Gehäusedeckels der Wallbox lösen
und anschließend den Deckel abheben.
Achtung: Unbedingt darauf achten, im Gehäusedeckel die
Verkabelung der LED-Anzeige nicht zu beschädigen oder
abzureißen!
