Kabel in die Wallbox einführen:
–
Das AC-Zuleitungskabel durch die untere Öffnung in die Wallbox
einführen (s. die folgende Abbildung).
–
Das Ethernet-/LAN-Kabel durch die obere Öffnung in die Wallbox
einführen (s. die folgende Abbildung).

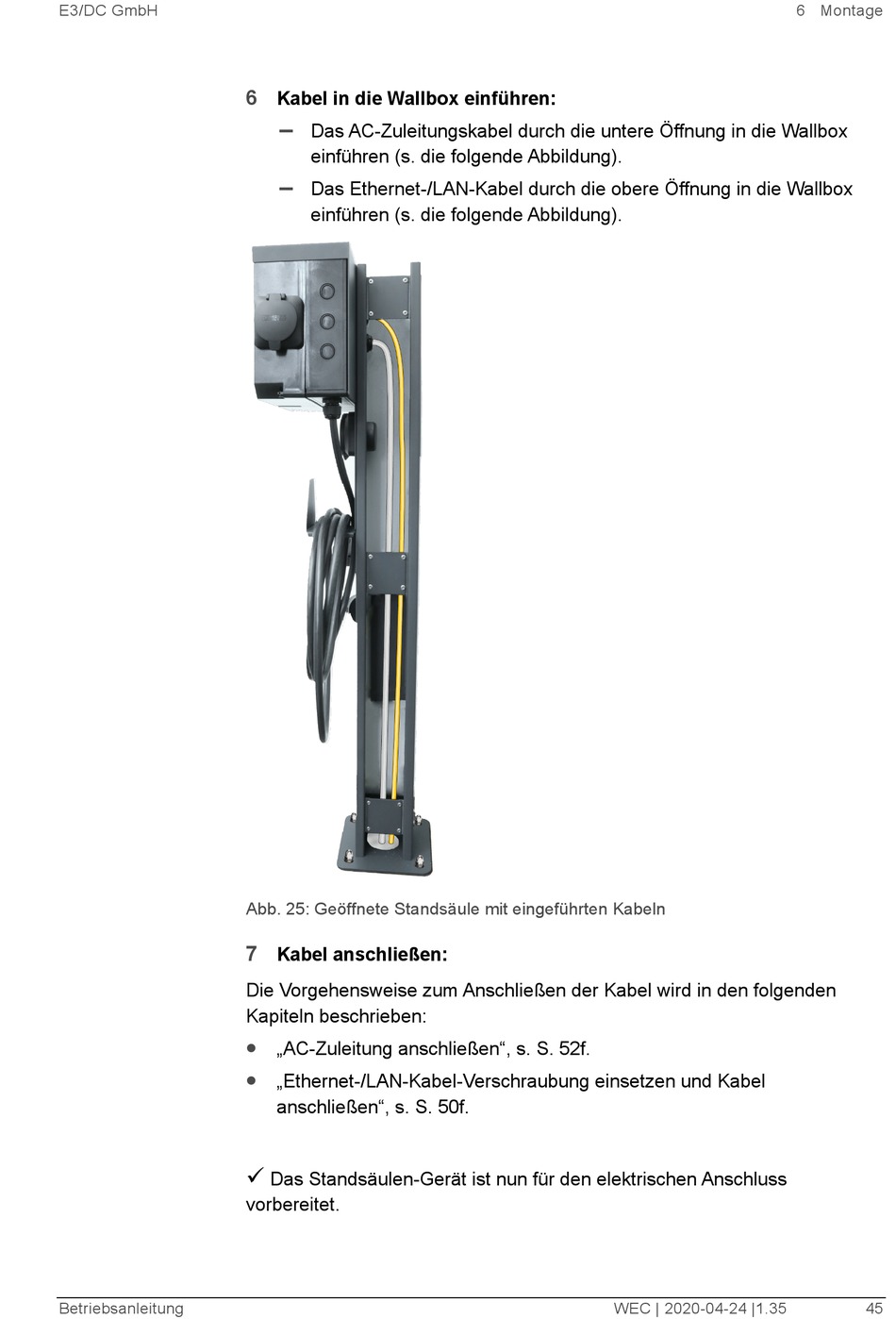

Abb. 25: Geöffnete Standsäule mit eingeführten Kabeln
7
Kabel anschließen:
Die Vorgehensweise zum Anschließen der Kabel wird in den folgenden
Kapiteln beschrieben:
•
„AC-Zuleitung anschließen", s. S. 52f.
•
„Ethernet-/LAN-Kabel-Verschraubung einsetzen und Kabel
anschließen", s. S. 50f.

Das Standsäulen-Gerät ist nun für den elektrischen Anschluss
vorbereitet.
