9 Bedienung
9.4

Aufbau der Wallbox easy connect

9.4.1

Darstellung

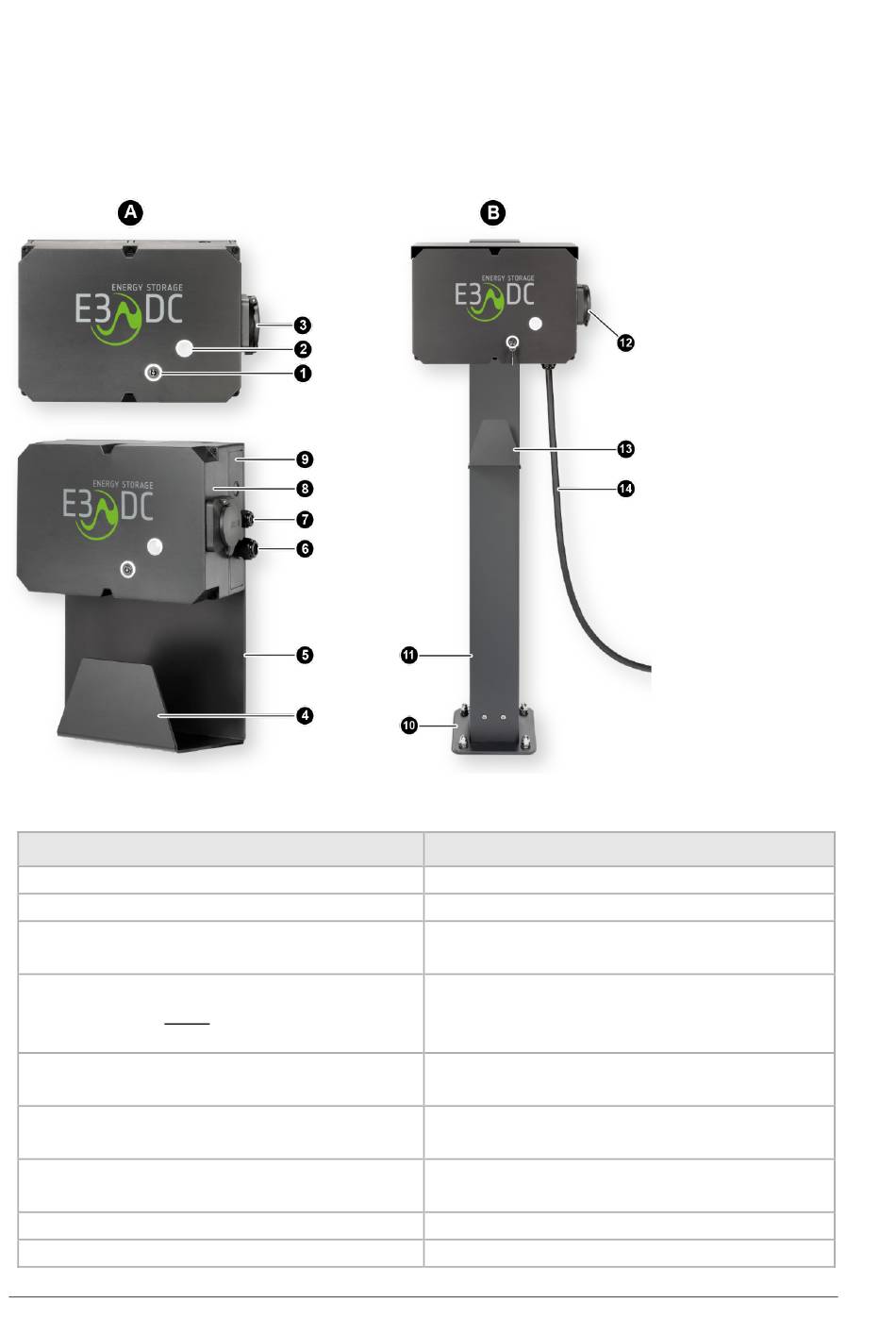

Abb. 2: Aufbau der Wallbox easy connect (Abb. können vom tatsächlichen Produktionsstand abweichen)
[A]: Wallbox zur Wandmontage
[1] Schlüsselschalter
[2] LED-Anzeige für Gerätestatus
[3] Ladesteckdose Typ 2 bzw. Blinddose für
den Typ 2-Ladestecker
[4] Kabelhalterung für das Ladekabel
(Ladekabel nicht im Lieferumfang
enthalten)
[5] Wandhalter
[6] Kabelverschraubung für das Zuleitungs-
kabel des AC-Anschlusses
[7] Kabelverschraubung für den Anschluss
des Ethernet-/LAN-Kabels
[8] Gehäusedeckel
[9] Gehäuseboden
70 WEC | 2020-04-24 |1.35
[B]: Wallbox an Standsäule
[10] Sockel der Standsäule
[11] Standsäule
[12] Blinddose als Halter für den Typ 2-
Ladestecker
[13] Kabelhalter für das Ladekabel
[14] Ladekabel Mode 3 (3-phasig):
fest angeschlagen mit Typ 2-Ladestecker
