5 Zu beachtende Vorgaben und Empfehlungen

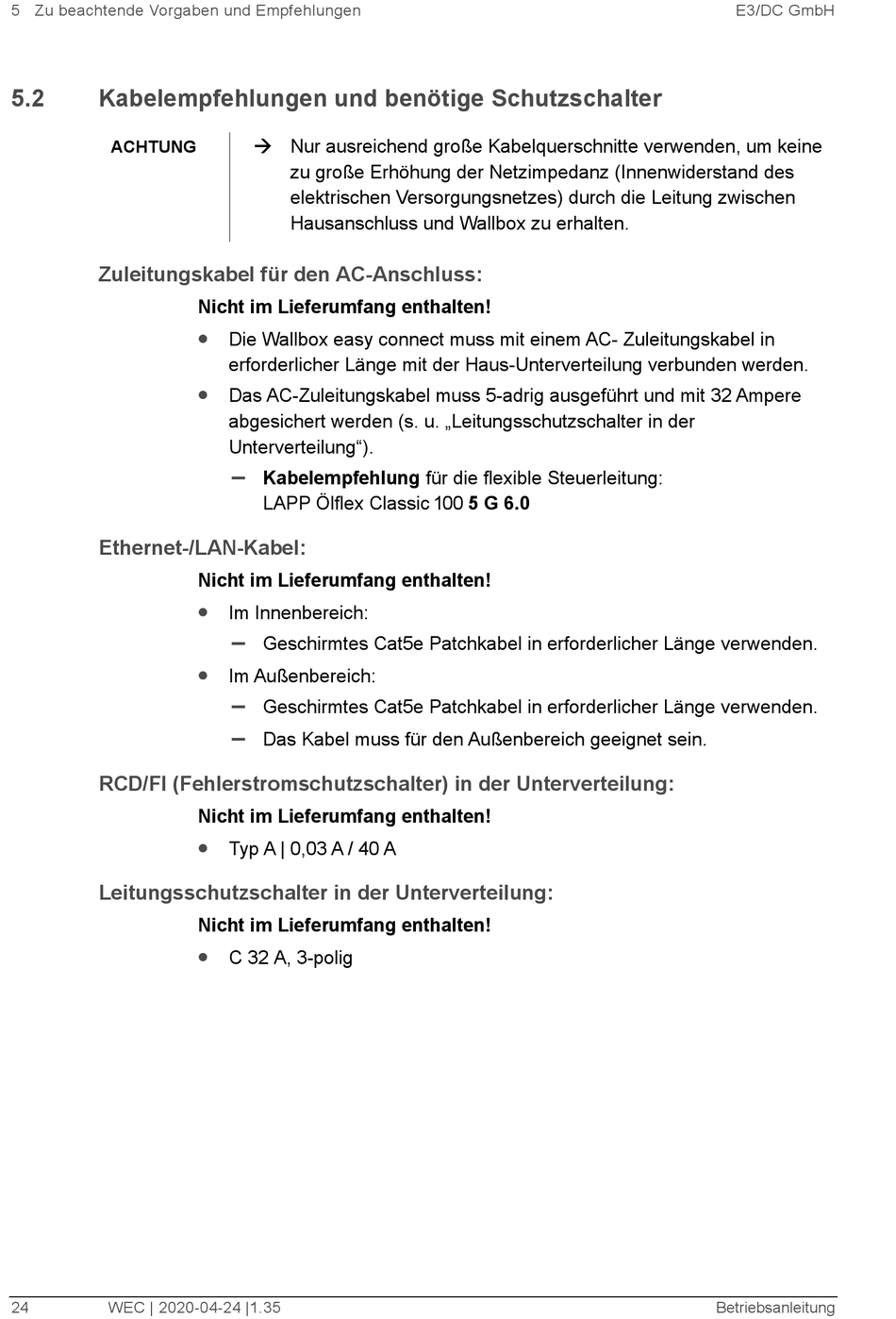

5.2 Kabelempfehlungen und benötige Schutzschalter
ACHTUNG
Zuleitungskabel für den AC-Anschluss:
Ethernet-/LAN-Kabel:

RCD/FI (Fehlerstromschutzschalter) in der Unterverteilung:

Leitungsschutzschalter in der Unterverteilung:

24 WEC | 2020-04-24 |1.35
 Nur ausreichend große Kabelquerschnitte verwenden, um keine
zu große Erhöhung der Netzimpedanz (Innenwiderstand des
elektrischen Versorgungsnetzes) durch die Leitung zwischen
Hausanschluss und Wallbox zu erhalten.
Nicht im Lieferumfang enthalten!
•
Die Wallbox easy connect muss mit einem AC- Zuleitungskabel in
erforderlicher Länge mit der Haus-Unterverteilung verbunden werden.
•
Das AC-Zuleitungskabel muss 5-adrig ausgeführt und mit 32 Ampere
abgesichert werden (s. u. „Leitungsschutzschalter in der
Unterverteilung").
–
Kabelempfehlung für die flexible Steuerleitung:
LAPP Ölflex Classic 100 5 G 6.0
Nicht im Lieferumfang enthalten!
•
Im Innenbereich:
–
Geschirmtes Cat5e Patchkabel in erforderlicher Länge verwenden.
•
Im Außenbereich:
–
Geschirmtes Cat5e Patchkabel in erforderlicher Länge verwenden.
–
Das Kabel muss für den Außenbereich geeignet sein.
Nicht im Lieferumfang enthalten!
•
Typ A | 0,03 A / 40 A
Nicht im Lieferumfang enthalten!
•
C 32 A, 3-polig
