User manual / Bedienungsanleitung
7.3 Einstellung des Azimuth (Vertikale Position des Tonabnehmer)
Bitte gehen Sie in dem folgenden Schritt äußerst vorsichtig vor!
Bitte Tonabnehmersystem nach oben liften!
Stellen Sie die Grundposition des Tonabnehmers ein. Das optimale Maß von Nadelspitze bis zur Mitte
des Tonarmschlittens beträgt 62 mm (Abb. 25).

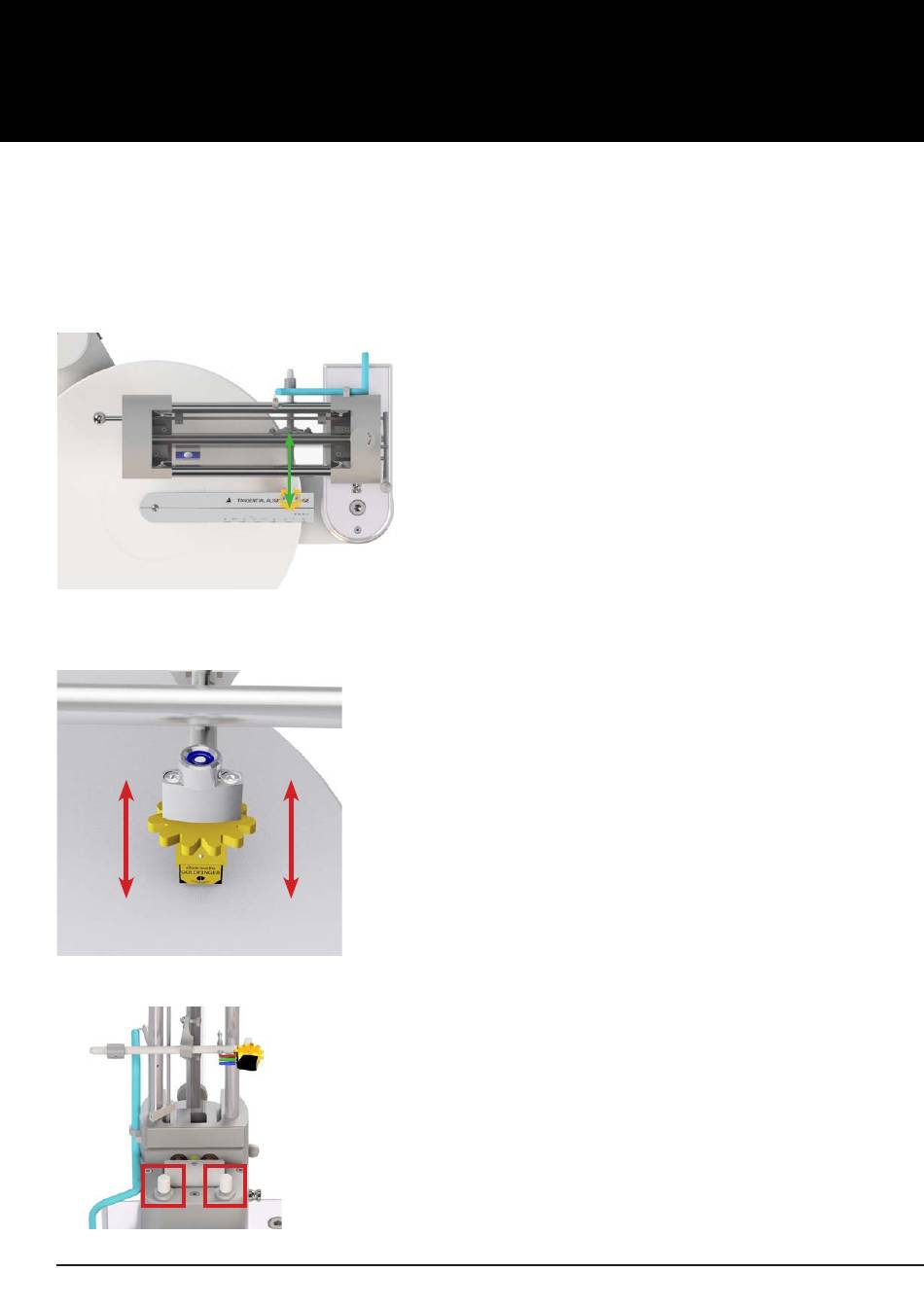

Abb. 25: Abstand zwischen Headshell-Schraube
und Diamanten des Tonabnehmers ca. 62 mm
a
a = b
Abb. 26: Azimuth-Einstellung
Abb. 27: Supporter an der Klappbasis
Page / Seite 32
Zur folgenden Azimuth-Einstellung (Senkrechtstellung
der Nadel in der Rille), verwenden Sie die im Lieferumfang
enthaltene Mini Level Gauge.
Setzten Sie diese vorsichtig(!) mittig auf die Oberseite
des Headshells des angehobenem Tonabnehmers
(Abb. 26) auf.
Senken Sie den Tonabnehmer auf die Platte ab und prüfen
Sie die Parallelität anhand des Luftbläschens der Mini Level
Gauge. Justieren Sie bei angehobenem Tonabnehmer
das Headshell in die entsprechende Richtung, um die
gewünschte parallele Ausrichtung zu erhalten. Eventuell
ist es hierzu nötig, die Sicherungsschraube für das
Headshell-Rohr am Wägelchen zu lockern.
Diese bitte nach Abschluss der Einstellung wieder anziehen und
die Mini Level Gauge vom Headshell entfernen.
Stellen Sie die korrekte Auflagekraft Ihres Tonabnehmers laut
der Herstelleranleitung ein.
b
Zur korrekten
Tonabnehmerwaage „Weight Watcher touch" von clearaudio
(Art.: AC163; auch erhältlich über: www.analogshop.de).
Für einen perfekten Klang empfehlen wir, Auflagekraft, Azimuth - und
VTA-Einstellung zu überprüfen und gegebenenfalls zu korrigieren.
Nach Abschluss aller Einstellungen achten Sie bitte darauf, dass das
Signalkabel eine gleichmäßige Schlaufe nach oben bildet und die
Supporter (Abb. 27) der Klappbasis hoch geschraubt werden, damit
der Tonarm leichten Kontakt hat.
TT2
Der clearaudio
Einstellung empfehlen
Tonarm ist nun komplett justiert und spielbereit.
© clearaudio electronic GmbH, 2022-01
