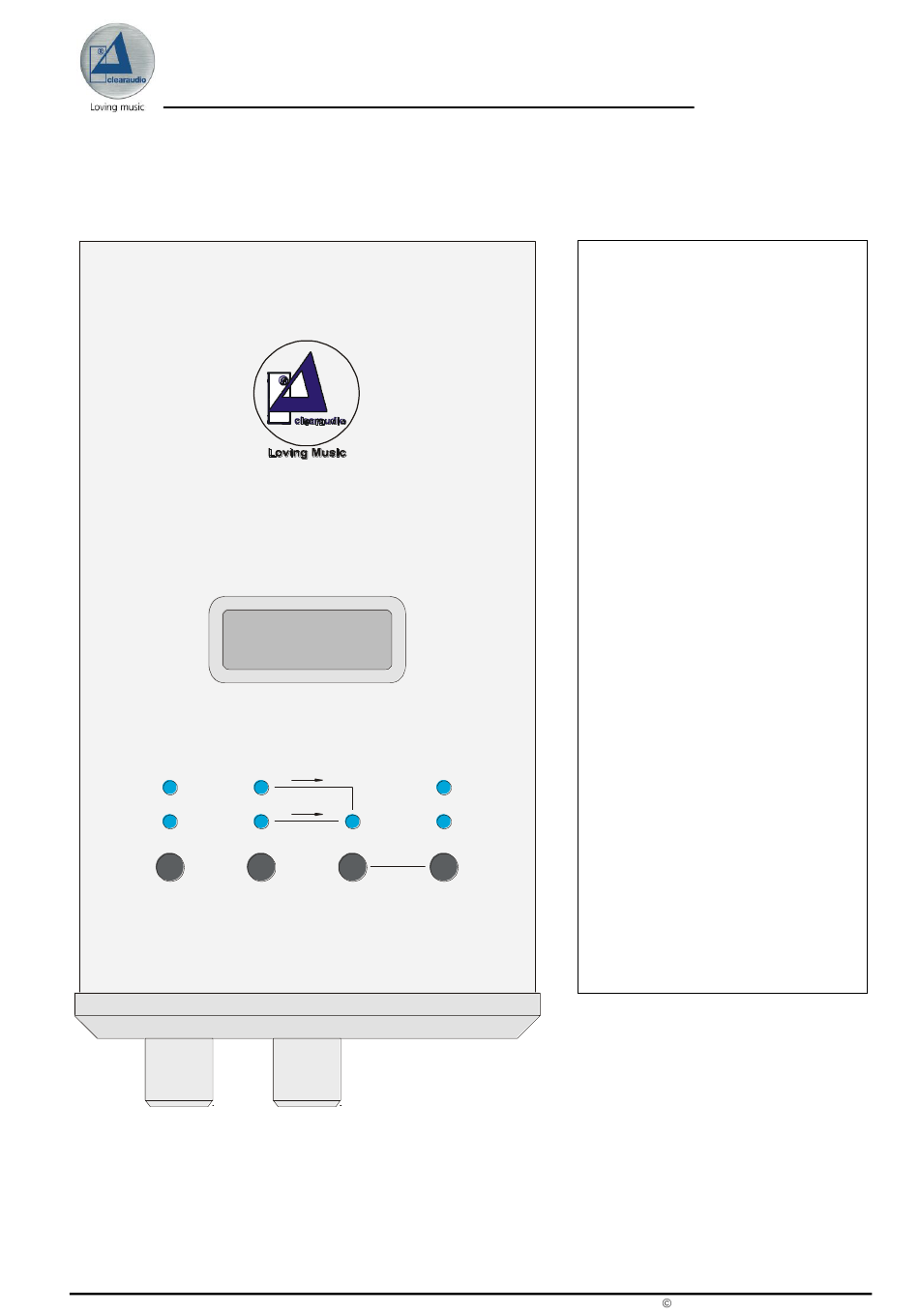

3. Bedienelemente des Azimuth Optimizer
azimuth optimizer
MC R
MM L
MM / MC
0dB-Abgleich
Page / Seite 12
R L
L R
CT
AZIMUTH
L / R CROSSTALK / dB LEVEL / mV
Kopfhörer-
lautstärke
Azimuth Optimizer
Taste MM/MC: Umschaltung
der Eingangsempfindlichkeit
bzw. Verstärkung.
Stellung MM = 40dB,
Stellung MC = 60dB
Eingangswiderstand/Kapazität
MM = 47kOhm/220pF
MC = 400Ohm/220pF,
der Eingangswiderstand wird
automatisch umgeschaltet.
Taste L/R: Umschaltung des
signalführenden Kanals auf der
Messschallplatte
Taste Crosstalk: zum
Aktivieren der Messfunktion
„Crosstalk" (Übersprechen)
Taste „Level": durch Drücken
der Taste „Level" wird in
Verbindung mit unserer
Messschallplatte der
Ausgangspegel ihres
Tonabnehmersystems
in mV angezeigt.
Durch gleichzeitiges Drücken
der Taste „Level" und
AZIMUTH
„Crosstalk" wird zwischen
PHONO
dem Phonobetrieb und
Messbetrieb umgeschaltet.
Im Messbetrieb leuchtet die
LED „Azimuth"
