4.1.3
Schweißdatenanzeige
Links neben den Parameteranzeigen befindet sich die Drucktaste zur Parameteranwahl. Sie dient der
Auswahl anzuzeigender Schweißparameter und deren Werte.
Jeder Tastendruck schaltet die Anzeige zum nächsten Parameter weiter (Signalleuchten zeigen die
Auswahl an). Nach Erreichen des letzten Parameters wird beim Ersten neu begonnen.
MIG/MAG
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
E-Hand
Parameter
Schweißstrom
Schweißspannung
Bei Einstellungsänderungen (z. B. Drahtgeschwindigkeit) schaltet die Anzeige sofort auf Sollwerteinstel-
lung um.
Sollwerte (vor dem Schweißen)
[1]
Istwerte (während dem Schweißen)
[2]
Holdwerte (nach dem Schweißen, Anzeige der Mittelwerte über die gesamte Schweißung)
[3]
099-0M37XM-EW500
11.01.2022
Beschreibung
0
Anzeige JOB-Nummer (Schweißaufgabe) > siehe Kapitel 4.4.1
Signalleuchte Zustandsanzeige (Hold)
Anzeige der Mittelwerte über die gesamte Schweißung.
Signalleuchte Prozent
Der angezeigte Wert wird in Prozent dargestellt.
Signalleuchte Einheit der Materialdicke
mm ------- Parameterwert wird in Millimeter angezeigt.
inch ------ Parameterwert wird in Inch angezeigt.
Umschaltung zwischen metrischem oder imperialen System über Sonderparameter
"P29" > siehe Kapitel 4.6.
Anzeige, links
Schweißstrom, Materialdicke, Drahtgeschwindigkeit, Hold-Werte
Sollwerte
Sollwerte
Gerätesteuerung - Bedienelemente

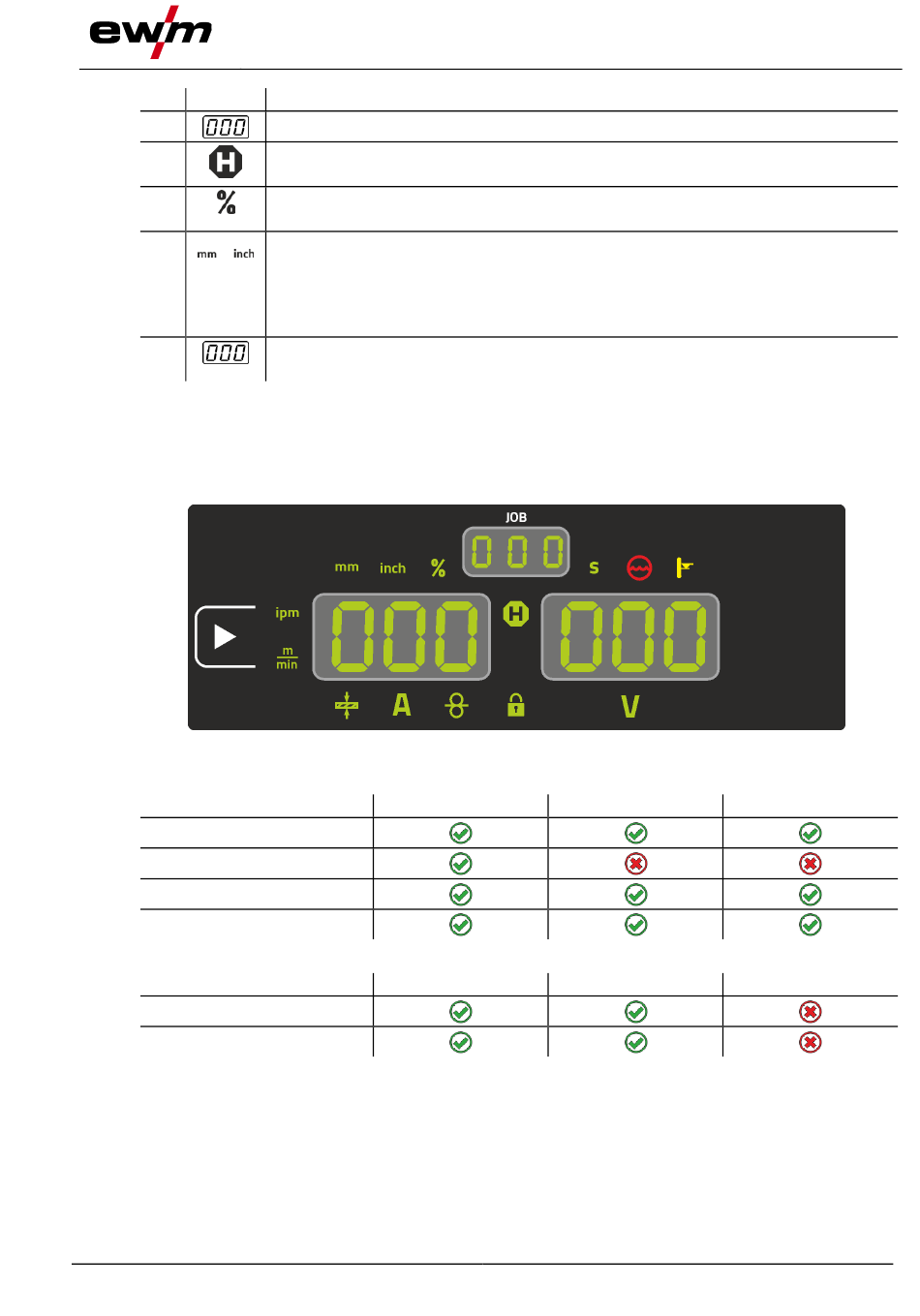

Abbildung 4-4
Istwerte
[1]
[1]
Istwerte
Übersicht Steuerungsbereiche
Holdwerte
[2]
[2]
Holdwerte
[3]
[3]
