Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
4.1.2

Steuerungsbereich B

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
16
Beschreibung
0
Drucktaste Anzeige links / Sperrfunktion
Umschaltung der Geräteanzeige zwischen diversen Schweißparametern. Signalleuch-
ten zeigen den gewählten Parameter.
-------- Nach 3 s Betätigung wechselt das Gerät in die Sperrfunktion > siehe Kapi-
tel 4.2.5.
Signalleuchte Einheit der Drahtgeschwindigkeit
m/min --- Parameterwert wird in Meter pro Minute angezeigt.
ipm ------- Parameterwert wird in Inch per minute angezeigt.
Umschaltung zwischen metrischem oder imperialen System über Sonderparameter
"P29" > siehe Kapitel 4.6.
Signalleuchte Materialdicke
Anzeige der gewählten Materialdicke.
Signalleuchte Schweißstrom
Anzeige des Schweißstroms in Ampere.
Signalleuchte, Drahtgeschwindigkeit
Leuchtet, wenn die Drahtgeschwindigkeit angezeigt wird.
Signalleuchte Sperrfunktion
Ein- und Ausschalten über Drucktaste Anzeige links / Sperrfunktion.
Signalleuchte Korrekturspannung Lichtbogenlänge
Anzeige der Korrekturspannung Lichtbogenlänge in Volt.
Anzeige, rechts > siehe Kapitel 4.1.3
V --------- Schweißspannung
Signalleuchte Übertemperatur / Fehler Schweißbrennerkühlung
Warn- und Fehlermeldungen > siehe Kapitel 6
Signalleuchte Kühlmittelstörung
Signalisiert Durchflussstörung bzw. Kühlmittelmangel.
Signalleuchte Sekunde
Der angezeigte Wert wird in Sekunde dargestellt.

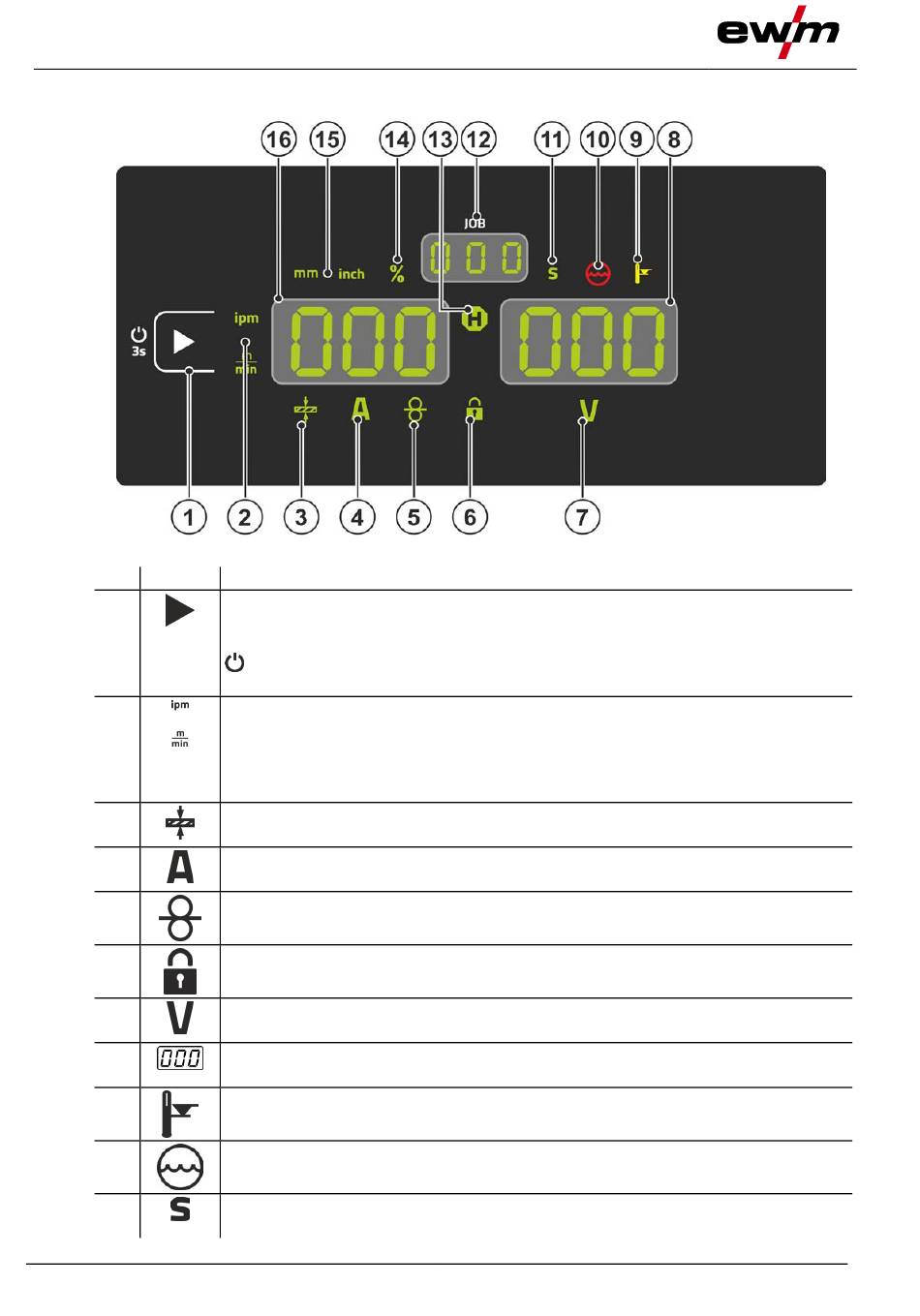

Abbildung 4-3
099-0M37XM-EW500
11.01.2022
