La stufa, grazie ad una struttura perfettamente
stagna, non consuma l'ossigeno dell'ambiente
esterno e può quindi essere collocata all'interno di
tutte le abitazioni ben isolate e all'interno di quelle
passive. Per soddisfare questi requisiti il tubo di
collegamento, di diametro 50 mm, per l'ingresso
dell'aria comburente
all'esterno dell'edificio.
Inoltre, la presa d'aria deve:
• essere protetta con griglia, rete metallica o una
idonea protezione purché non riduca la sezione
minima.
• posizionata in modo da evitare che possa essere
ostruita.
Collegamento alla canna fumaria
La canna fumaria deve avere dimensioni interne
non superiori a cm 20x20 o diametro 20 cm; nel
caso di dimensioni superiori o cattive condizioni
della canna fumaria (es. crepe, scarso isolamento,
ecc.) è consigliato inserire nella canna fumaria un
tubo in acciaio inox (intubazione) del diametro
adeguato per tutta la sua lunghezza, fino alla cima.
Verificare con strumenti adeguati che il tiraggio
sia come indicato in tabella. Questo tipo di
collegamento, anche in caso di mancanza
momentanea di corrente, assicura l'evacuazione
dei fumi. Prevedere alla base della canna fumaria
una ispezione per il controllo periodico e la pulizia
che deve essere fatta annualmente.
Controllare che sia installato un comignolo
antivento secondo le norme vigenti (Fig. 1).
Collegamento ad un condotto esterno con
tubo isolato o doppia parete
In questo caso si devono utilizzare solo tubi isolati
(doppia parete) in acciaio inox lisci all'interno (sono
vietati tubi inox flessibili) fissati al muro. Prevedere
alla base del condotto verticale esterno una
ispezione (raccordo a "T") per i controlli periodici
e la pulizia che deve essere fatta annualmente.
Eseguire il raccordo alla canna fumaria a tenuta
con raccordi e tubi consigliati dal produttore.
Controllare che sia installato un comignolo
antivento secondo le norme vigenti.
Verificare con strumenti adeguati che il tiraggio sia
come indicato in tabella (vedi pag. 11).
Raccordo a canna fumaria o a condotto
fumario
6 6
deve essere collegato
Il raccordo tra stufa e canna fumaria o condotto
fumario, per un buon funzionamento, non deve
essere inferiore al 3% di inclinazione, la lunghezza
del tratto orizzontale non deve superare i 2 mt. ed
il tratto verticale da un raccordo a T ad un altro
(cambio di direzione) non deve essere inferiore a
1,5 mt. Verificare con strumenti adeguati che il
tiraggio sia come indicato in tabella.
Prevedere alla base del condotto verticale esterno
una ispezione per i controlli periodici e la pulizia
che deve essere fatta annualmente.
Eseguire il raccordo alla canna fumaria a tenuta
con raccordi e tubi consigliati dal produttore.
La stufa ermetica funziona al meglio con un tubo di
raccordo PGI 80/130 con configurazione verticale
(7,95 m) e orizzontale (2,8 m).

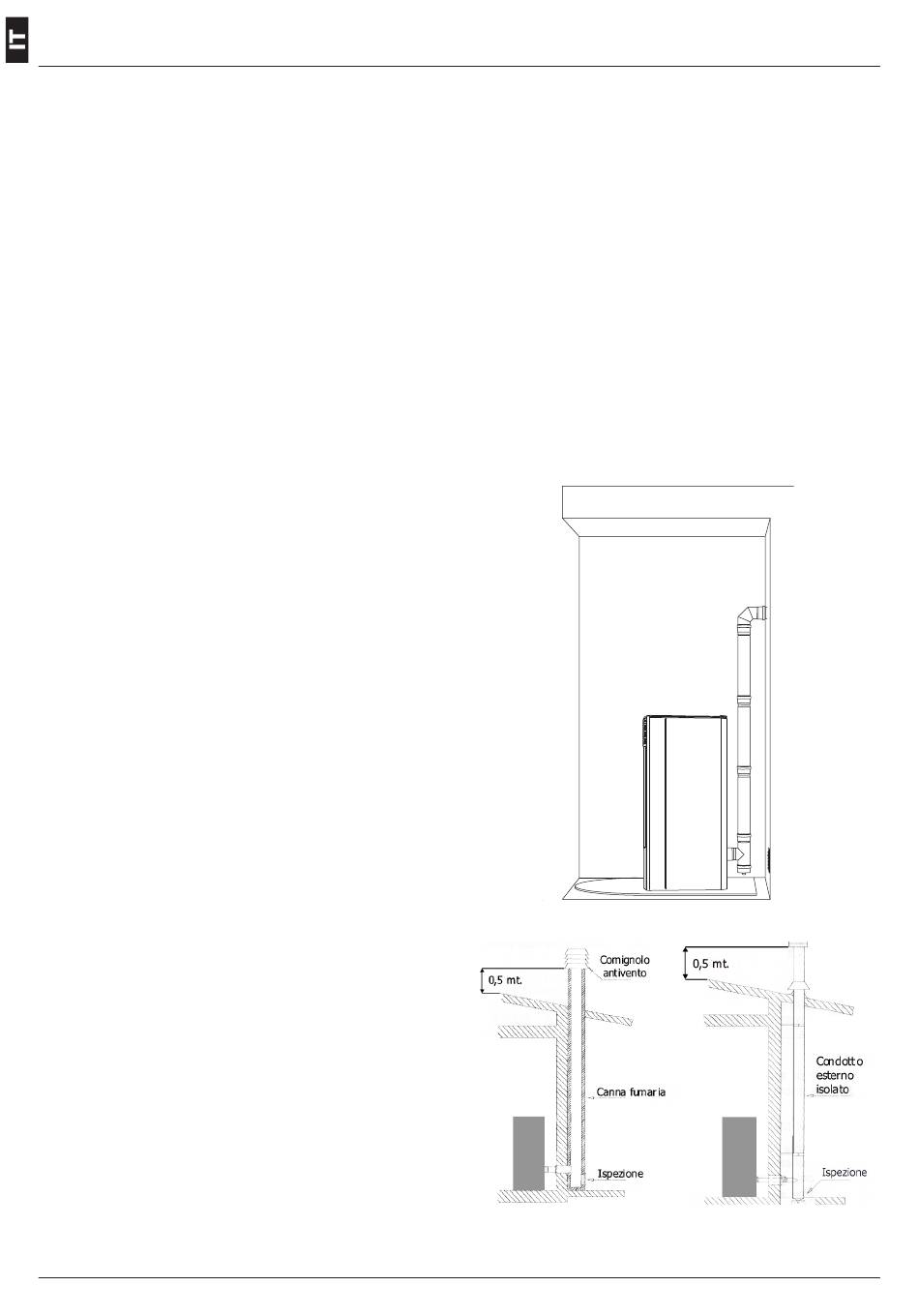

Fig. 1
Fig. 2: collegamento alla
canna fumaria
Fig. 3: collegamento ad un
condotto esterno con tubo
isolato o doppia parete
