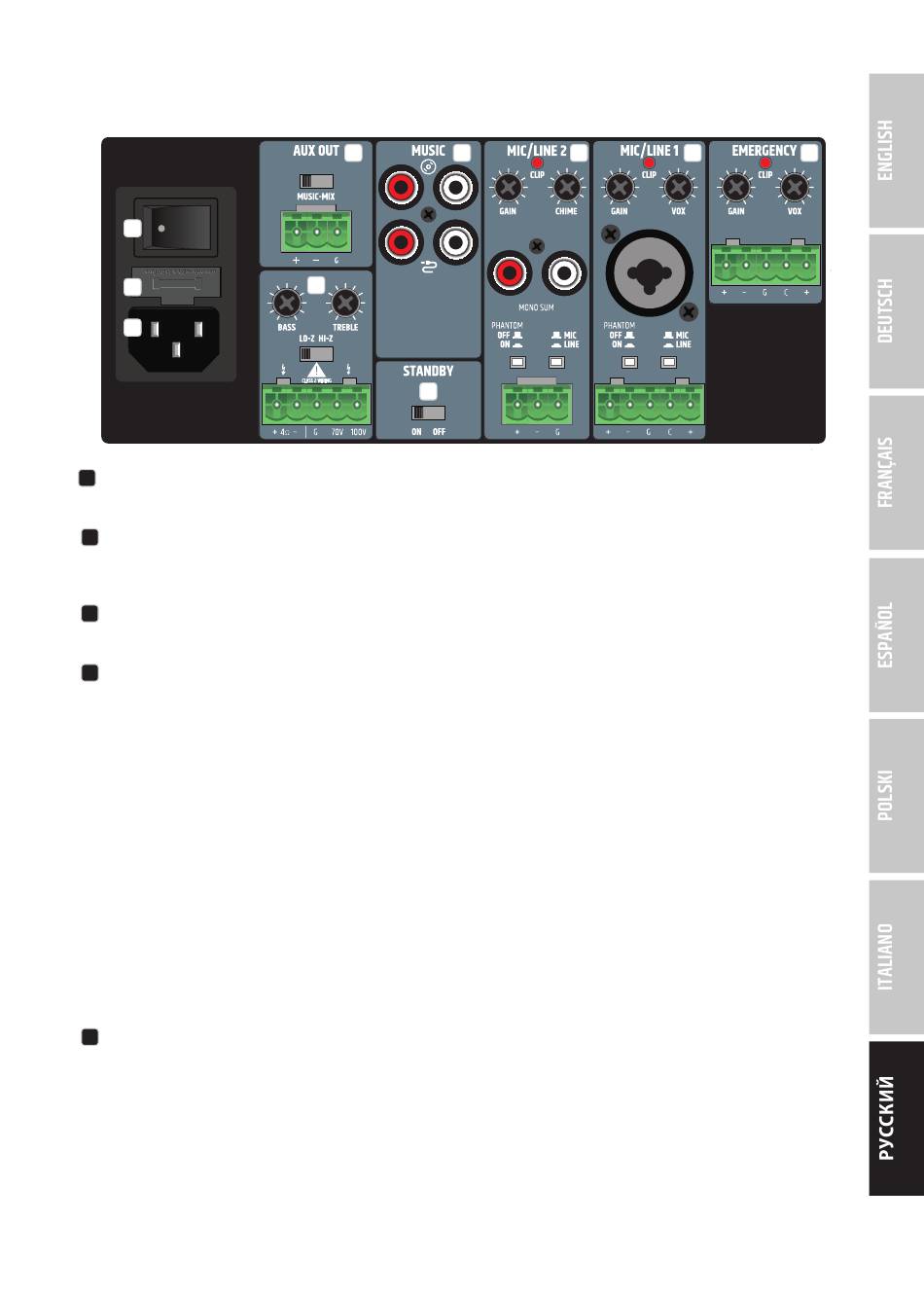

РАЗЪЕМЫ, ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ
3
2
1
1
РАЗЪЕМ ЭЛЕКТРОПИТАНИЯ
Гнездо IEC для подачи электропитания на устройство (кабель питания входит в комплект поставки).
2
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
Держатель миниатюрных предохранителей 250 В (5 × 20 мм). ВНИМАНИЕ! Заменяйте предохранитель только на однотипный
(см. информацию на корпусе). Если предохранитель постоянно перегорает, обратитесь в сертифицированный сервисный центр.
3
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
Кулисный выключатель для включения и выключения устройства.
4
КАНАЛ EMERGENCY
5-контактная клеммная колодка для установки звуковой системы экстренного оповещения. Клеммы +, – и G формируют
симметричный линейный вход. Клеммы C и + используются для подключения отдельного выключателя звука (клеммная
колодка входит в комплект поставки).
Красный светодиодный индикатор CLIP указывает, что вход работает на пределе появления искажений: необходимо уменьшить
уровень сигнала с помощью регулятора GAIN или на устройстве воспроизведения, чтобы светодиодный индикатор CLIP больше
не загорался. Управление VOX (Voice Operated Exchange — управляемое голосом переключение) позволяет задавать порог
уровня звука на входе экстренных оповещений, по достижении которого срабатывает цепь автоматического отключения
звука. Когда уровень на входе EMERGENCY достигнет установленного порогового значения, все остальные микрофонные и
линейные каналы будут отключены. Это также происходит при замыкании контактов канала с помощью внешнего выключателя
отключения звука (полюса C и +) независимо от настройки управления VOX. Это обеспечивает четкую слышимость сигнала
экстренного оповещения. Кроме того, в обоих случаях на передней панели усилителя загорается индикатор EMERG. Как только
уровень сигнала экстренного оповещения упадет ниже установленного порога и/или контакты канала снова разомкнутся,
другие каналы включатся, а индикатор EMERG погаснет. При такой настройке канал EMERGENCY всегда имеет наивысший
приоритет. Сигнал экстренного оповещения внутри микшера-усилителя направляется на усилитель мощности и выход
громкоговорителя.
Уровень сигнала экстренного оповещения не зависит от текущей настройки основного регулятора громкости (общей
громкости), а устанавливается регулятором GAIN. Если регулятор VOX установлен на минимум (повернут влево до упора),
автоматическое отключение звука через цепь переключения VOX деактивируется, а канал EMERGENCY можно будет
использовать в качестве дополнительного линейного канала.
5
КАНАЛ MIC/LINE 1
Микрофон или линейный канал можно подключить через комбинированный разъем XLR/Jack, а также через клеммную
колодку. В этом случае на клеммной колодке предусмотрены контакты +, – и G для симметричного входного сигнала. Клеммы
C и + используются для подключения отдельного выключателя звука (клеммная колодка входит в комплект поставки).
При подаче линейного сигнала на разъем XLR/Jack на клеммной колодке переведите канал MIC/LINE 1 в режим LINE с
помощью соответствующей кнопки MIC/LINE (кнопка в нажатом состоянии). Если подключен микрофон, активируйте режим
MIC с помощью кнопки MIC/LINE (кнопка не нажата). При использовании конденсаторного микрофона необходимо также
активировать фантомное питание 24 В (кнопка PHANTOM ON/OFF нажата: ON). Перед включением фантомного питания
убедитесь, что микрофон подключен, а громкость канала установлена на минимум. Перед отключением микрофона от
усилителя установите минимальную громкость канала и отключите фантомное питание.
1
2
3
3
XLR f
XLR m
2
1
8
7
9
10
+
-/G
6
5
+
-/G
4
97
