Durante il cablaggio delle morsettiere, assicurarsi che i poli/terminali siano assegnati correttamente (vedere la figura negli esempi di
collegamento per morsettiere). Il produttore non si assume alcuna responsabilità per danni causati da un cablaggio difettoso! Per ulteriori
informazioni sul corretto cablaggio delle connessioni della morsettiera ("morsettiere"), consultare la sezione CONNESSIONI DELLA MORSETTIERA
nelle presenti istruzioni.

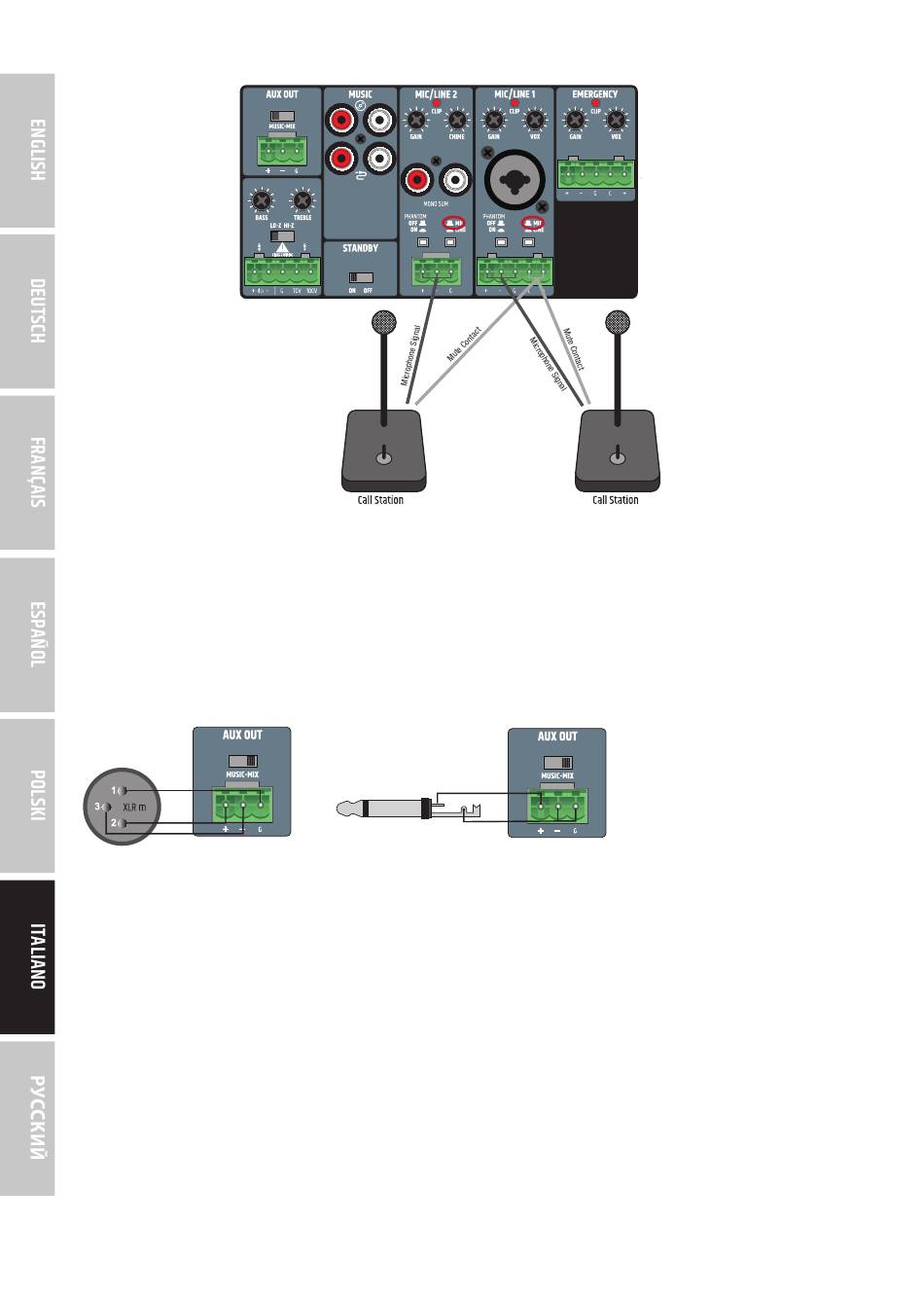

CONNESSIONI DELLA MORSETTIERA

LINEA USCITA AUX OUT
cablaggio bilanciato
1
2
3
3
XLR f
2
1
86
2
+ -/G
XLR m
+
cablaggio non bilanciato
+ -/G
-/G
1
