MUSIC
7
Line-Kanal zur Einbindung von Zuspielquellen wie CD- oder MP3-Player. Der MUSIC-Kanal ist zusätzlich mit einem Bluetooth-Modul ausgestattet.
Rückseitig stehen Cinch-Buchsen für den Anschluss zweier Stereo-Line-Eingangssignalquellen zur Verfügung (CD-Symbol bzw. Kabel-Symbol).
Die Auswahl der gewünschten Signalquelle erfolgt über einen berührungsempfindlichen Taster auf der Vorderseite des Verstärkers.
Alle anliegenden Stereosignale werden intern in ein Monosignal überführt.
AUX OUT
8
Der Line-Ausgang AUX OUT mit Klemmleisten-Anschluss dient der Signalausgabe zum Beispiel an einen externen Verstärker, einen aktiven
Subwoofer oder ein System für Telefon-Warteschleifenmusik (Klemmleiste im Lieferumfang). Über die Taste MUSIC-MIX kann wahlweise nur das
Signal des Musik-Kanals (Position MUSIC) oder die Summe aller Kanäle (Position MIX) an den Ausgang überführt werden. Das AUX OUT Line-Signal
wird von der Einstellung des Master-Volume-Reglers nicht beeinflusst. Es hat einen fixen Ausgangspegel.
Bitte beachten Sie: In der Werkseinstellung ist das EMERGENCY-Signal (Notfallsignal) über einen internen Jumper auf den Line-Ausgang AUX OUT
geroutet. Soll diese Einstellung geändert werden, muss das Gerät geöffnet und der entsprechende Jumper entfernt werden. Bitte lesen Sie hierzu
die Informationen unter „JUMPER FÜR NOTFALLSIGNAL AN AUX OUT" in dieser Bedienungsanleitung.

LAUTSPRECHER-AUSGANG

9
Der Lautsprecher-Ausgang mit Klemmleisten-Anschluss (Klemmleiste im Lieferumfang) ermöglicht sowohl den Einsatz von niederohmigen
Lautsprechern mit einer Impedanz von mindestens 4 Ohm (Taste LO-Z/HI-Z in Position LO-Z) als auch von 70/100-V-Lautsprechern (Taste LO-Z/
HI-Z in Position HI-Z). Bitte beachten Sie die korrekte Belegung der Klemmleisten-Pole (siehe Abbildung unten). Die klangliche Einstellung des
Lautsprechersignals erfolgt über die Regler BASS (Tiefen) und TREBLE (Höhen). Die Gesamtausgangsleistung der angeschlossenen Lautsprecher
sollte in etwa der Verstärkerleistung entsprechen.
STANDBY ON/OFF
10
Ist die Standby-Funktion aktiviert (STANDBY in Position ON) wird der Verstärker automatisch in den Standby-Modus versetzt, wenn 20 Minuten kein
Audiosignal erkannt wird. So wird der Stromverbrauch sinnvoll reduziert. Sobald ein Audiosignal anliegt, wird der Verstärker automatisch aus dem
Standby-Betrieb hochgefahren und ist innerhalb von ca. 3 Sekunden wieder voll betriebsbereit (während des Hochfahrens blinkt die Standby-LED auf
der Gerätefront weiß). Leuchtet die STANDBY-LED durchgängig weiß, ist das Gerät betriebsbereit. Im Standby-Modus leuchtet die LED rot. Außerdem
kann der IMA 60 durch Drücken der Standby-Taste auf der Vorderseite auch manuell in den Standby-Modus versetzt werden. In diesem Fall wird der
Auto-Standby-Modus deaktiviert, und das Gerät fährt nicht wieder automatisch hoch.
Bitte beachten Sie: Bei Betätigen der Auto-Standby-Taste wird auch der Bluetooth-Verbindungsstatus analysiert. Wenn eine Bluetooth-Verbindung
mit einem Zuspielgerät (z. B. Smartphone oder Tablet) erkannt wird und Bluetooth als Signalquelle ausgewählt ist, wird das Gerät nicht automatisch
in den Standby-Betrieb versetzt.

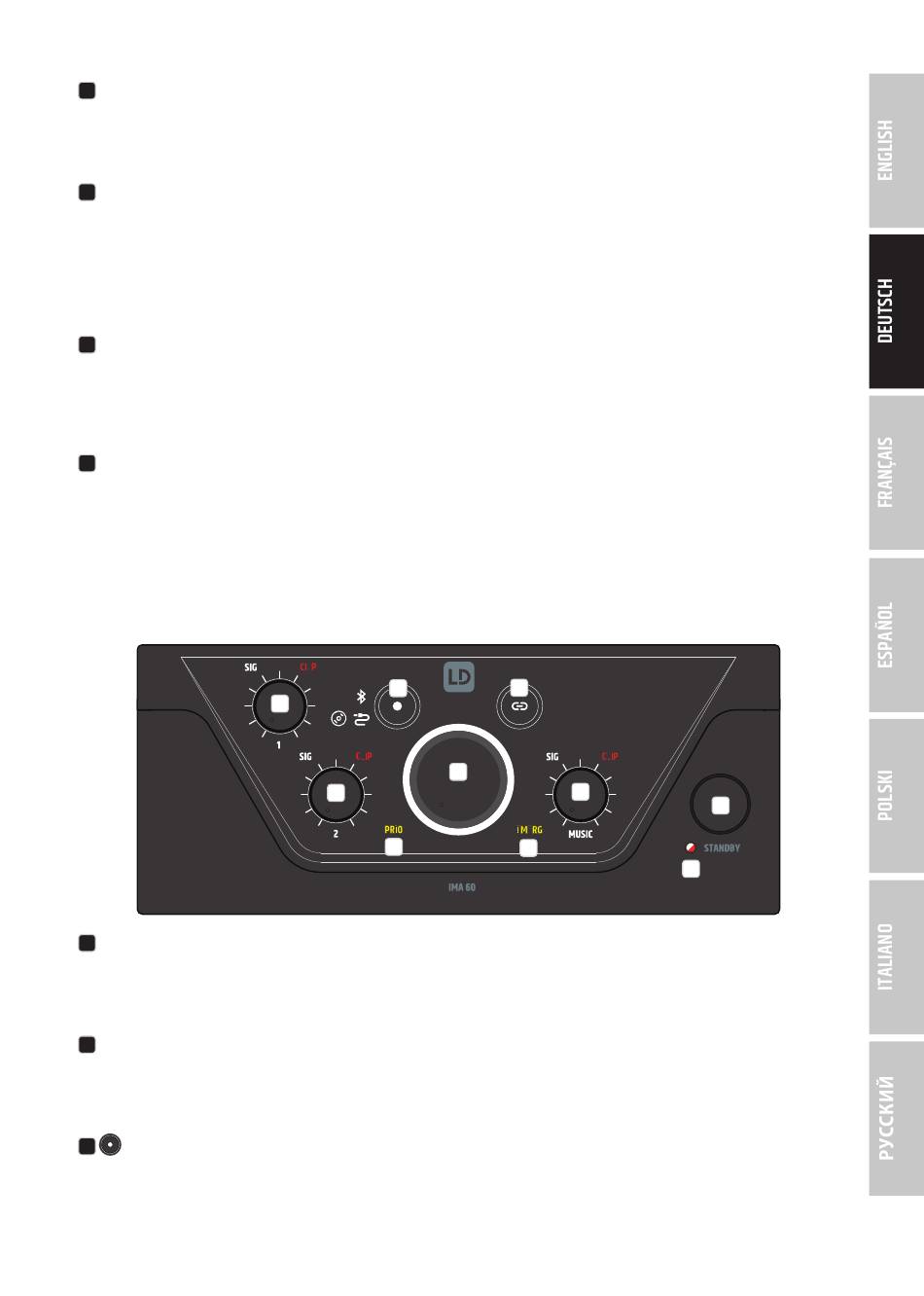

KANAL 1
11
Lautstärkeregler für Kanal 1 mit weißer SIG- (Signal) und roter CLIP-LED. Sobald an Kanal 1 ein Audiosignal anliegt und der Lautstärkeregler 1 auf die
gewünschte Lautstärke eingestellt ist, leuchtet die weiße Signal-LED. Leuchtet die rote CLIP-LED auf, kann es zu Verzerrungen des Signals kommen.
Reduzieren Sie in diesem Fall die Kanallautstärke (Regler 1) am Verstärker. Sollte es dennoch zu Verzerrungen im Audiosignal kommen, überprüfen
Sie bitte die entsprechende Eingangsstufe auf der Rückseite des Verstärkers (CLIP-LED / GAIN).
KANAL 2
12
Lautstärkeregler für Kanal 2 mit weißer SIG- (Signal) und roter CLIP-LED. Sobald an Kanal 2 ein Audiosignal anliegt und der Lautstärkeregler 2 auf die
gewünschte Lautstärke eingestellt ist, leuchtet die weiße Signal-LED. Leuchtet die rote CLIP-LED auf, kann es zu Verzerrungen des Signals kommen.
Reduzieren Sie in diesem Fall die Kanallautstärke (Regler 2) am Verstärker. Sollte es dennoch zu Verzerrungen im Audiosignal kommen, überprüfen
Sie bitte die entsprechende Eingangsstufe auf der Rückseite des Verstärkers (CLIP-LED / GAIN).
13
Berührungsempfindliche Taste zur Auswahl der Audioquelle für den MUSIC-Kanal (Bluetooth-Modul, Eingang mit CD-Symbol, Eingang mit
Kabel-Symbol). Um die Signalquelle umzuschalten, berühren Sie die Taste mindestens eine halbe Sekunde lang. Die Aktivierung der einzelnen
Signalquellen erfolgt im Uhrzeigersinn.
13
11
12
17
14
16
15
18
19
20
23
