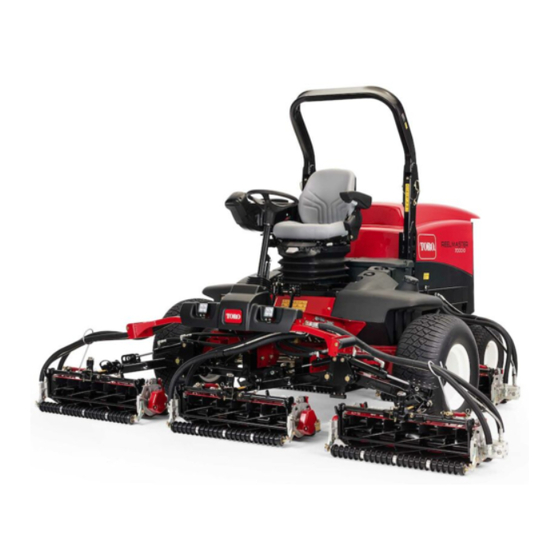

Toro 03731 Bedienungsanleitung
Toro 03731 Bedienungsanleitung

Toro 03731 Bedienungsanleitung

Vertikutierer (69 cm) schneideinheit der serie reelmaster 7000–d

Werbung

Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
Vertikutierer (69 cm)
Schneideinheit der Serie Reelmaster
7000–D
Modellnr. 03731—Seriennr. 400000000 und höher
Form No. 3407-886 Rev A
®
*3407-886* A

Werbung

loading

Inhaltszusammenfassung für Toro 03731

  • Seite 1 Form No. 3407-886 Rev A Vertikutierer (69 cm) Schneideinheit der Serie Reelmaster ® 7000–D Modellnr. 03731—Seriennr. 400000000 und höher *3407-886* A Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
  • Seite 2 Wenden Sie sich hinsichtlich Informationen zu Produkten und 1. Sicherheitswarnsymbol Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler oder zur Registrierung des Produktes direkt an Toro unter www.Toro.com. In dieser Anleitung werden zwei Begriffe zur Hervorhebung von Informationen verwendet. Wichtig weist auf spezielle Wenden Sie sich an den Toro Vertragshändler oder...
  • Seite 3 Sicherheit 9 Montieren der Vertikutierspindel......10 10 Einstellen der Schneideinheitlenkung ....10 11 Anpassen der Rasenkompensierungseinstellun- Diese Maschine erfüllt EN ISO 5395:2013. gen ..............11 Produktübersicht ............12 Eine unsachgemäße Bedienung oder Wartung dieses Technische Daten ..........12 Geräts kann zu Verletzungen, ggf. tödlichen, führen. Betrieb ................12 Befolgen Sie zwecks Reduzierung der Verletzungsgefahr Schulungszeitraum ..........12...
  • Seite 4 • Führen Sie nur die in dieser Anleitung beschriebenen Wartungsarbeiten durch. Wenden Sie sich bitte, falls größere Reparaturen erforderlich werden sollten oder Sie praktische Unterstützung benötigen, an Ihren Toro Vertragshändler. • Besorgen Sie, um die optimale Leistung und Sicherheit zu gewährleisten, nur Toro Originalersatzteile und Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar;...
  • Seite 5 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Vertikutierer Prüfen des Vertikutierers. Transportrollen Montieren der Transportrollen. Splint O-Ring Anbringung von O-Ring und Schmiernippel . Schmiernippel Rasenkompensierungsfeder Lange Schraube Montieren Sie die Rasenkompensie- Schlossschraube rungsfeder.
  • Seite 6 Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Hinweis: Wenn Sie den Vertikutierer kippen müssen, um an die Vertikutiermesser zu gelangen, sollten Sie den Ständer (der Montieren der mit der Zugmaschine geliefert wurde) verwenden (Bild Transportrollen Für diesen Arbeitsschritt erforderliche Teile:...
  • Seite 7 Anbringung von O-Ring und Schmiernippel Für diesen Arbeitsschritt erforderliche Teile: O-Ring G028407 Schmiernippel Verfahren g028407 Bild 6 Der Schmiernippel muss an der Spindelmotorseite des Vertikutierers angebracht werden. Ermitteln Sie mit dem 1. Schrauben 3. Stellschraube (entfernen folgenden Diagramm die Position jedes Spindelmotors (Bild und wegwerfen) 2.
  • Seite 8 Montieren der Rasenkom- Einstellen der Messertiefe pensierungsfeder Keine Teile werden benötigt Für diesen Arbeitsschritt erforderliche Teile: Verfahren Rasenkompensierungsfeder Hinweis: Das Messer sollte höchstens 6 mm in den Boden Lange Schraube eindringen. Schlossschraube 1. Stellen Sie die Vertikutierspindel auf eine ebene Fläche. Sicherungsbundmutter 2.
  • Seite 9 Einstellen des hinteren Einstellen der Grasschutzbleches Rollenabstreifer Keine Teile werden benötigt Keine Teile werden benötigt Verfahren Verfahren 1. Lösen Sie die Bundmuttern, mit denen die Hinweis: Wenn Sie eine Grünfläche mit viel Grünabfällen Rollenabstreifer befestigt sind (Bild 11). oder sehr viel totem Gras bearbeiten, öffnen Sie das hintere Auswurfschutzblech, damit die Grünabfälle von der Spindel abfallen können.
  • Seite 10 • Senken Sie die die Rollenhalterung ab, bevor Sie den Vertikutierer auf den Werkstattboden absenken. • Heben Sie die Rollenhalterung an, wenn der Einstellen der Vertikutierer in die Betriebsstellung angehoben ist. 3. Befestigen Sie die Transportrollenhalterung mit einem Schneideinheitlenkung Splint am Seitenplattenbolzen. 4.
  • Seite 11 G015977 g015977 Bild 14 1. Einraststift g196971 Hinweis: Die Lenkung sollte arretiert sein, wenn Sie Bild 15 Seitenhänge mähen. 1. Splint 3. Rasenkompensierungsfeder 2. Federstange 4. Sechskantmutter 2. Ziehen Sie die Sechskantmuttern vorne an der Federstange an, bis die komprimierte Länge der Feder Anpassen der Rasenkom- 15,9 cm beträgt (Bild...
  • Seite 12 Betrieb Produktübersicht Hinweis: Bestimmen Sie die linke und rechte Seite der Technische Daten Maschine anhand der üblichen Einsatzposition. Nettogewicht 64 kg Schulungszeitraum Vor dem Einsatz der Vertikutierspindeln sollten Sie die Leistung der Spindeln an der gewünschten Einstellung beurteilen. Ermitteln Sie in einem geräumten, nicht verwendeten Bereich, ob Sie die gewünschten Ergebnisse erzielen.
  • Seite 13 Wartung ACHTUNG Die Messer sind sehr scharf und haben ggf. Einfetten des Vertikutierers Kerben, an denen Sie sich schneiden können. Passen Sie auf, wenn Sie die Messer von der Jeder Vertikutierer hat fünf Schmiernippel (Bild 16), Welle abnehmen. die wöchentlich mit Nr. 2 Schmierfett auf Lithiumbasis eingefettet werden müssen.
  • Seite 14 Montieren der neuen Vertikutiermesser 1. Montieren Sie eine Messerspindel (Bild 18). 2. Montieren Sie ein großes Distanzstück. 3. Invertieren Sie die Messerspindeln nicht beim Einbau auf der Spindelwelle. Hinweis: Wenn die Messer invertiert sind, werden die benutzten Messer (gerundet) mit den scharfen Enden der nicht verwendeten Messer vermischt.
  • Seite 15 g007790 Bild 19 6. Lagermutter 1. Kit zum Überholen der Rolle (Bestellnummer 114-5430) 7. Werkzeug für innere Dichtung 2. Werkzeugkasten zum Überholen der Rolle (Bestellnummer 115-0803) 3. Innere Dichtung 8. Scheibe 4. Lager 9. Werkzeug für Lager bzw. äußere Dichtung 5.
  • Seite 16 Hinweise:...
  • Seite 17 Hinweise:...
  • Seite 18 Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann.
  • Seite 19 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
  • Seite 20 Länder außer USA oder Kanada Kunden, die Produkte von Toro kaufen, die von den USA oder Kanada exportiert wurden, sollten sich an den Toro Distributor (Händler) wenden, um Garantiepolicen für das entsprechende Land oder die Region zu erhalten. Sollten Sie aus irgendeinem Grund nicht mit dem Service des Händlers zufrieden sein oder Schwierigkeiten beim Erhalt der Garantieinformationen haben, wenden Sie sich an den Importeur der Produkte von Toro.
