ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
INNENROLLO ROLLITE
Rollite s plochou vodící lištou Rollite mit flacher Führungsleiste
1. AUSMESSUNG

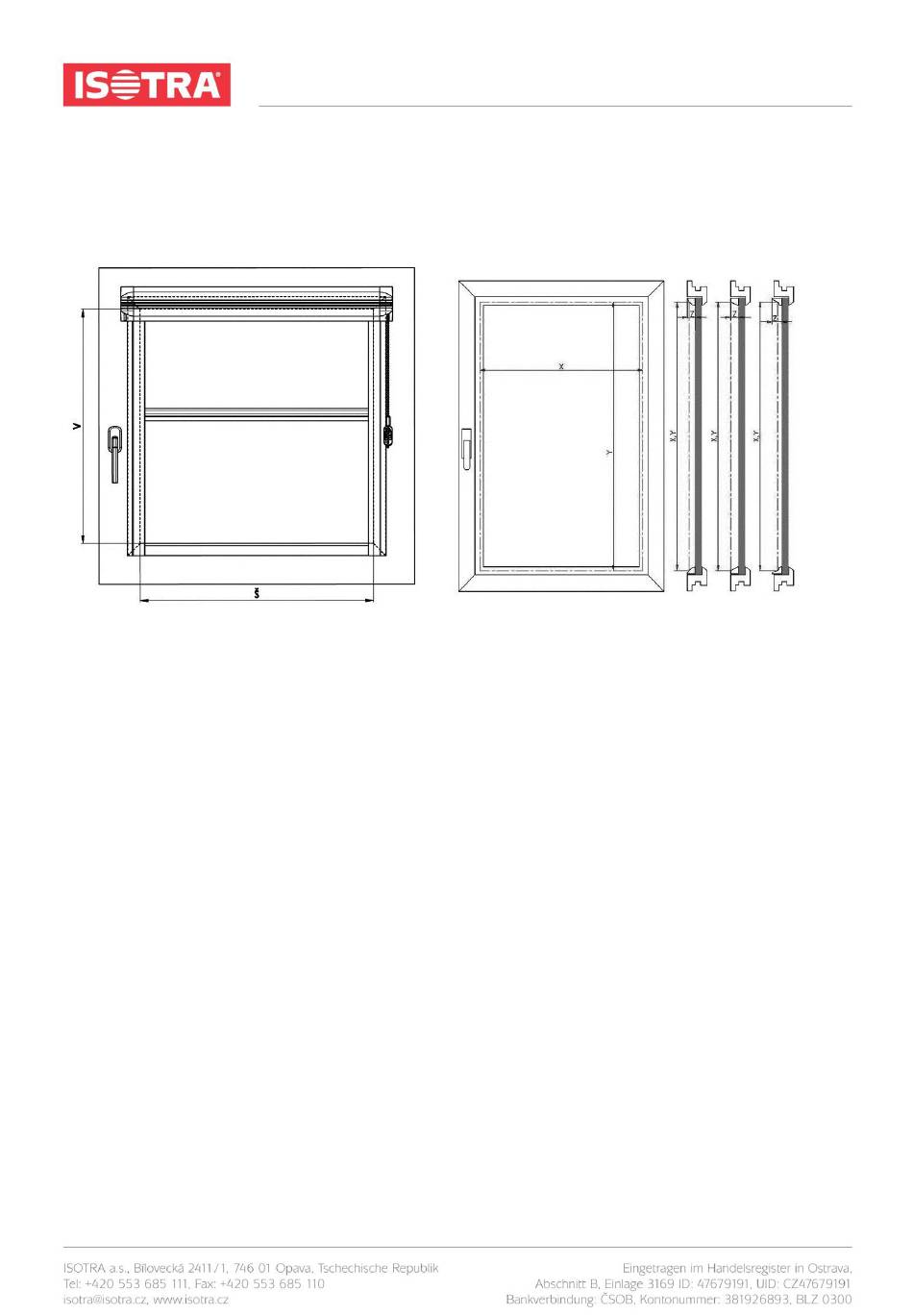

DIE BREITE UND HÖHE DER LICHTEN FLÄCHE IM FENSTERFLÜGEL WERDEN WIE FOLGT GEMESSEN:
b ... (Breite)
Die Breite wird von dem linken Höhepunkt der Glasleiste zum rechten Höhepunkt der Glasleiste ganz oben in Bereich der
Rollobefestigung gemessen. Bei Fenstern mit senkrechter Glasleiste ist die Rollobreite gleich der Glasbreite, samt der
eventuellen Gummi- oder Silikondichtung. Bei nach Außen gerückten Fenstern, oder bei anders geformten Glasleisten
muss die Ausmessung besprochen werden.
Die Rollos werden mit einer Breite von 300 mm bis 1.400 mm mit einer Genauigkeit auf Millimeter hergestellt.
Maße außerhalb der festgelegten Höchstgrenzen müssen mit dem Hersteller besprochen werden.
h ... (Höhe)
Die Höhe wird ähnlich wie die Breite gemessen, und zwar von dem oberen Höhepunkt der Glasleiste zu dem unteren
Punkt der Glasleiste, dieser Maß soll als Bestellmaß
in das Bestellformular des Rollos Rollite eingetragen werden. Die Rollos werden bis zu der Höhe von 1 700 mm mit einer
Genauigkeit auf Millimeter hergestellt.
2
Maximal garantierte Fläche: 1,5 m
Maße außerhalb der festgelegten Höchstgrenzen müssen ebenfalls mit dem Hersteller besprochen werden.
2. MONTAGE
Die Montage soll ausschließlich nach dieser Anleitung erfolgen, dadurch werden unnütze Montagefehler, bzw. andere mit
denen zusammenhängende Unannehmlichkeiten vermieden.
Ausgabedatum: 1. 9. 2014
1
